套环式径向滑动轴承结构设计方案

　　在重载低速的传动工况场景里，径向滑动轴承的应用覆盖范围极广，从矿山破碎设备的主轴支撑，到冶金轧线的辊系承载，再到大型水泵、风机的转子定位，这类部件的性能直接决定整套设备的运行稳定性与维护周期。不同于滚动轴承依靠滚动体实现点/线接触承载，滑动轴承通过轴颈与轴瓦间的油膜形成面接触支撑，在承受大冲击载荷、具备更高运转阻尼的场景下具备不可替代的优势。

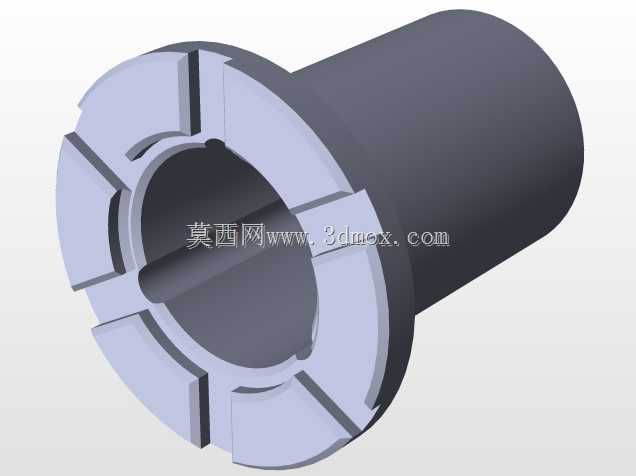

　　这套套环式径向滑动轴承的设计，核心围绕径向承载的均匀性与安装维护的便捷性展开。整体采用剖分式套环组合结构，轴瓦基体选用高力黄铜材质，内壁预置油槽与油孔布局，润滑油可通过注油通道均匀分布在整个接触摩擦面，运转时形成稳定的动压油膜，将轴颈与轴瓦的金属直接摩擦转化为液体分子间的内摩擦，大幅降低运转阻力与磨损速率。套环部分采用分体式抱合结构，上下两半套环通过定位止口实现精准对位，连接螺栓采用对称均布布局，确保锁紧后套环对轴瓦的抱紧力周向均匀，不会出现局部应力集中导致的轴瓦变形问题。

　　从安装边界来看，这套轴承的外径与安装座的孔位采用H7/js6过渡配合，既保证安装时的定位精度，又避免过盈量过大导致的装配应力残留；轴瓦内孔与轴颈的配合间隙控制在轴颈直径的千分之一到千分之一点五区间，这个间隙范围既能保证冷态启动时润滑油顺利进入摩擦面，又能避免热态运转时间隙过大引发的轴系跳动。套环的轴向定位台阶高度设计为5mm，可直接卡在安装座的端面槽内，无需额外设置轴向定位挡圈，简化安装座的加工工序，同时能承受一定的轴向窜动载荷，应对轴系热胀冷缩带来的轴向位移。

　　在实际设备选型匹配时，这类轴承更适配转速低于1500r/min、径向载荷大于同尺寸滚动轴承额定动载荷30%以上的工况，比如颚式破碎机的偏心轴支撑、球磨机的进出料端主轴位、大型卷扬机的卷筒支撑位。设计过程中特意将油槽设置在轴瓦的非承载区，避免油槽打断承载面的油膜连续性，油槽的截面采用半圆形设计，边缘做R0.5的圆角过渡，防止运转时油槽边缘刮蹭轴颈表面，破坏油膜的形成。轴瓦的两端设置有密封槽，可配套安装毡圈油封或者橡胶唇形密封，防止外界的粉尘、切削液等杂质进入轴承内部，同时避免内部润滑油泄漏污染周边工作环境。

　　不同于整体式滑动轴承拆装时需要将轴系整体轴向窜动的弊端，这套套环式结构在维护更换轴瓦时，只需拆开套环的连接螺栓即可直接取出旧轴瓦、更换新轴瓦，无需拆卸轴端的联轴器、齿轮等传动部件，大幅缩短设备的停机维护时间，尤其适合连续生产要求高的冶金、矿山生产线场景。套环的外圆面做了粗糙度Ra1.6的精加工处理，与安装座孔的接触面积不低于85%，保证承载时套环受力能均匀传递到安装座基体上，避免局部接触应力过大导致的套环变形或者安装座压溃。轴瓦内壁的巴氏合金层厚度控制在0.8-1.2mm，既保证合金层与铜基体的结合强度，又能在磨损到极限位置时及时提醒维护人员更换，避免磨穿合金层后铜基体直接与轴颈摩擦，损伤价值更高的主轴部件。

　　在结构细节处理上，轴瓦的对接面处设置有0.05mm的调整垫片组，当轴瓦磨损导致间隙过大时，可通过减少垫片厚度的方式调整配合间隙，延长轴瓦的整体使用寿命，无需直接更换整套轴瓦。注油孔的位置设置在套环的顶部正中心，与轴瓦上的油孔精准对位，注油嘴采用标准的M10×1螺纹接口，可适配常规的集中润滑系统或者手动注油枪，无需定制特殊的润滑接头。套环连接螺栓的强度等级选用8.8级，预紧力矩按照螺栓直径的标准力矩值施加，并且采用对角分次锁紧的方式，避免单次单边锁紧导致的套环偏斜，保证轴瓦内孔的圆度公差控制在0.02mm以内，确保轴系运转时的同轴度要求。
