十字轴式万向传动连接结构三维建模

项目分类:通用机械零部件 发布时间:2022-07-30 ID:690416
  • 十字轴式万向传动连接结构三维建模
  • 十字轴式万向传动连接结构三维建模
  • 十字轴式万向传动连接结构三维建模
  • 十字轴式万向传动连接结构三维建模
  • 十字轴式万向传动连接结构三维建模
  • 十字轴式万向传动连接结构三维建模
  • 十字轴式万向传动连接结构三维建模
  • 十字轴式万向传动连接结构三维建模

  在各类需要变角度传递扭矩的传动链路中,万向节是核心的连接补偿部件,其应用场景覆盖了从乘用车底盘传动、工业设备传动轴系到小型精密传动机构的多个领域。不同于刚性联轴器仅能实现同轴扭矩传递,这类万向传动结构可以在两轴轴线存在夹角、甚至工作过程中夹角动态变化的工况下,持续稳定传递旋转扭矩,补偿安装过程中产生的同轴度误差,同时抵消设备运行中因机架形变、振动带来的轴系偏移量。

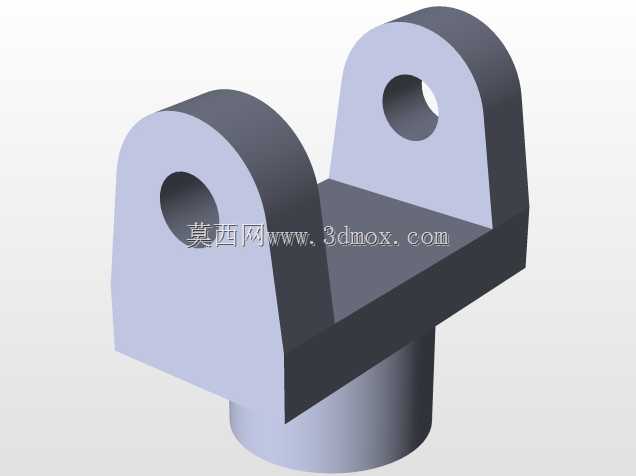

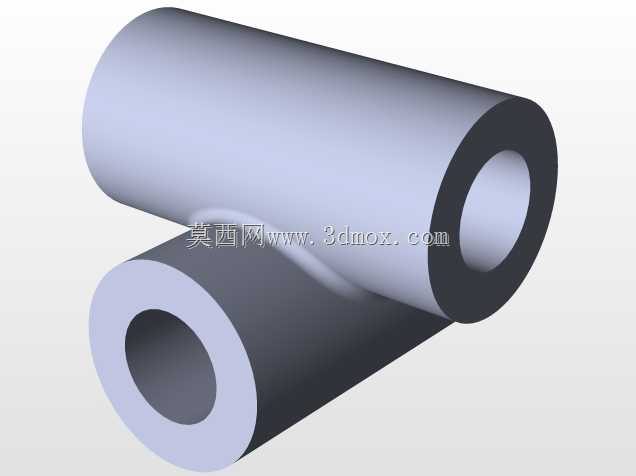

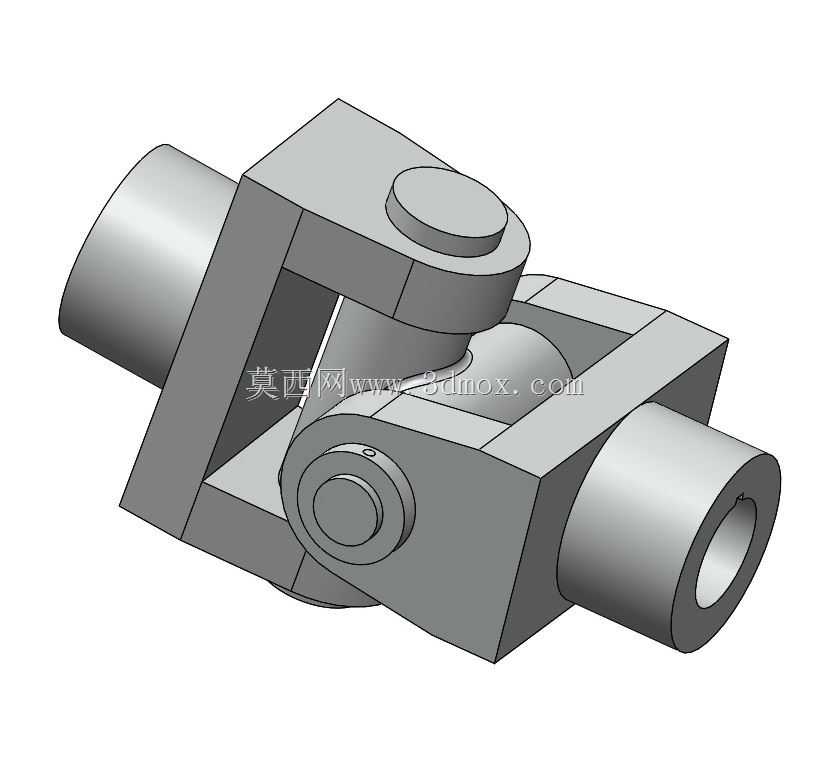

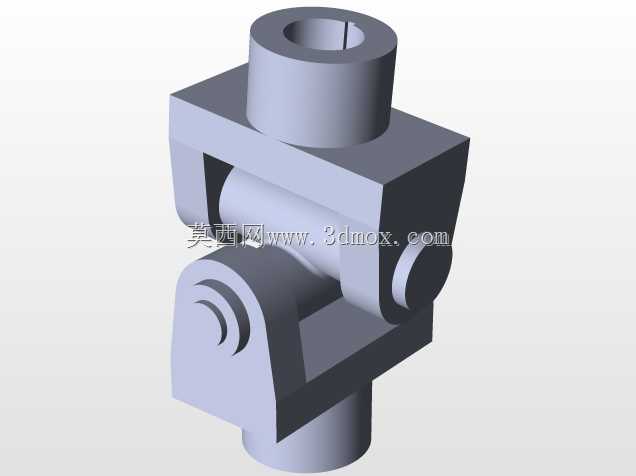

  从实际功能特性来看,该十字轴式万向节采用双铰点连接结构,主动端叉架与从动端叉架通过十字形传动轴实现空间角度的摆动补偿,单节结构可实现最大约35度的轴间夹角补偿,能够适配多数非同轴传动的安装需求。叉架部分采用对称式耳座设计,耳座上的轴承安装孔与十字轴轴颈保持高精度配合,内置的滚针轴承结构可以降低摆动过程中的摩擦阻力,减少传动过程中的功率损耗,同时避免长期交变载荷下的轴颈磨损问题。十字轴的四个轴颈采用等直径设计,保证各方向摆动时的受力均匀,轴颈根部设置的退刀槽与圆角过渡结构,能够有效降低应力集中系数,提升部件在交变扭矩载荷下的疲劳寿命。

  设计过程中首先需要明确传动链路的额定传递扭矩,以此倒推十字轴的轴颈直径、叉架耳座的厚度等核心受力尺寸,避免出现载荷超出部件强度极限的断裂风险。建模时优先完成十字轴的基础特征搭建,保证四个轴颈的同轴度、垂直度形位公差符合设计要求,再基于十字轴的装配尺寸匹配主动、从动叉架的轴承孔位,确保装配后十字轴在叉架耳座内可以灵活摆动无卡滞。叉架与外接轴的连接端采用标准平键槽配合结构,键槽的位置与尺寸符合通用传动件的安装标准,能够直接与同直径的标准传动轴实现装配对接,无需额外加工适配。

  从安装边界来看,该万向节处于最短收缩状态时的整体轴向长度适配常规紧凑型传动链路的安装空间,当两轴存在最大允许夹角时,叉架摆动的外轮廓不会与周边的机架、护罩等部件发生运动干涉,安装时仅需要保证两端轴的插入深度符合设计要求,锁紧端部的紧定螺钉即可完成固定,日常维护过程中仅需要定期通过十字轴上的注油嘴补充润滑脂,就能保证轴承部位的长期稳定运行。在多节串联使用的场景下,还需要注意中间传动轴的两端万向节叉处于同一平面,避免出现传动过程中的转速波动问题,保证输出端的转动平稳性,减少附加载荷对后端传动部件的冲击。这类万向传动结构在实际使用中不需要复杂的调整工序,对安装现场的加工精度容忍度较高,能够大幅降低传动系统的装配调试难度,减少设备运维的时间成本。
