创意Z型金属支架木质桌面小桌结构设计

　　这款桌具的结构设计，最初是面向小户型居家休闲区、联合办公开放洽谈区以及展会临时接待点位的使用需求做的方案，在做结构推演的时候，首先要平衡的是视觉轻量化和结构承重稳定性的矛盾——常规小方桌要么采用四腿直撑结构，视觉上偏厚重，腿部容易磕碰过往人员的膝盖，要么采用单侧悬挑结构，承重上限低，放置重物容易出现倾覆风险。

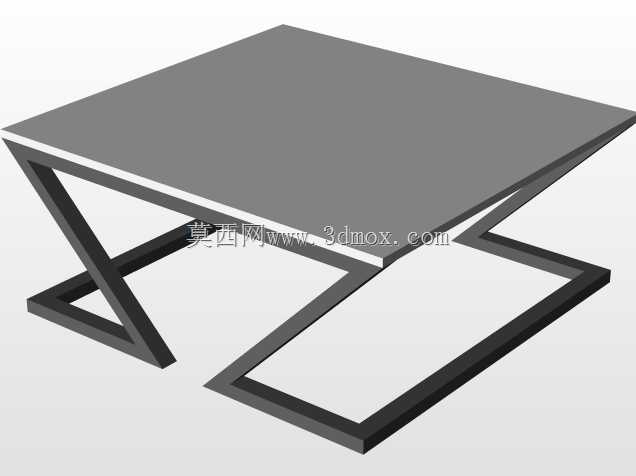

　　从实际使用场景来看，这类小桌的核心用途是承载饮品、笔记本电脑、宣传册、小型装饰摆件，常规使用工况下的静载荷要求在30kg以内，不需要满足重型工作台的承重要求，但需要保证在人员倚靠、单侧放置重物时不会出现侧翻，同时腿部预留足够的伸腿空间，避免就坐时膝盖顶到桌架。设计时采用了双侧Z型弯折的金属框架作为支撑主体，框架底部是整圈闭合的矩形方管底框，直接与地面接触，接触面积远大于常规四腿桌的脚垫接触面积，单位面积地面压强更低，即使铺设地毯也不会出现桌体下陷倾斜的问题；底框向上延伸出两组对称的Z型弯折支臂，支臂顶端直接承接木质桌板的底部安装位，两组支臂在桌板下方形成对称的三角受力结构，将桌板承受的竖向载荷通过斜向支臂分解传递到底部整圈框架上，避免应力集中在支臂和桌板的连接点位。

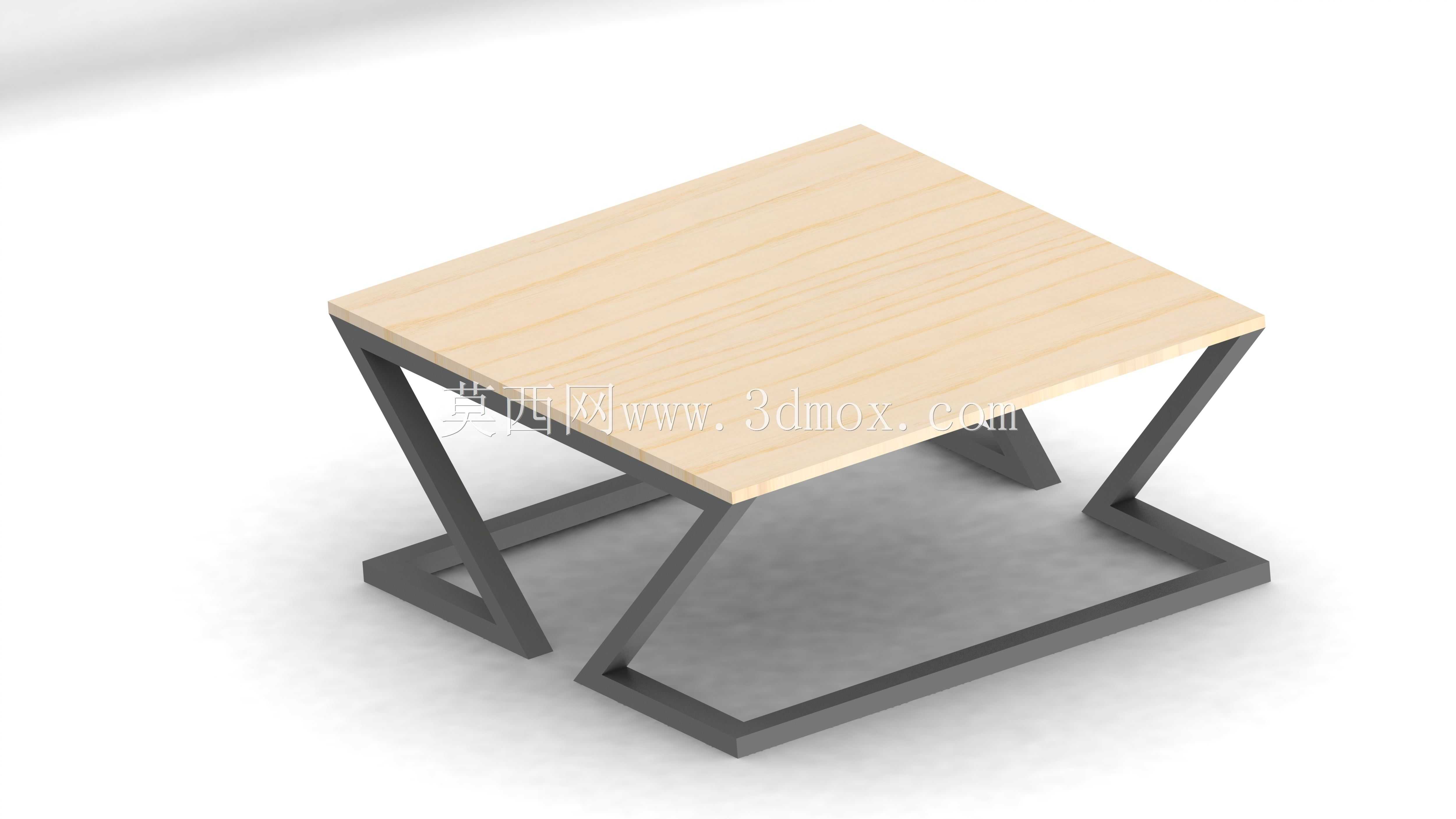

　　桌板采用直边矩形的实木多层板材，表面做哑光木纹饰面处理，边缘做小圆角倒钝处理，避免尖锐边角磕碰划伤人员，桌板和金属支架的连接采用隐藏式内埋螺母配合沉头螺丝的结构，安装螺丝从桌板背面锁入支架顶端的焊接螺母孔，桌板正面看不到任何连接固件，保证外观的整体性。金属支架部分采用标准矩形钢管弯折焊接成型，焊接点位全部做打磨抛光处理，表面做哑光深灰色喷塑处理，既可以避免金属锈蚀，也能和浅木色桌板形成视觉上的材质对比，提升整体的设计感。

　　从安装边界尺寸来看，这款小桌的桌面长宽控制在600mm*600mm的正方形规格，桌面离地高度为450mm，刚好匹配常规休闲沙发、洽谈椅的坐高，就坐时手臂自然放置在桌面上的高度符合人体工程学要求，不会出现抬臂或者弯腰的不适感；底部框架的外轮廓尺寸比桌面单边内收50mm，保证桌体推入沙发底部间隙时不会被沙发底座挡住，同时Z型支臂的斜向角度经过反复校核，就坐时人员的腿部可以完全伸入桌下空间，膝盖不会碰到斜向的金属支臂，解决了常规异形支架桌容易卡腿的通病。

　　在结构强度校核阶段，针对单侧偏载的极端工况做了模拟验证：当桌板单侧边缘放置20kg重物时，支架的最大形变位移量控制在0.3mm以内，远低于金属结构的许用形变阈值，不会出现支架永久变形或者桌体侧翻的问题；底框底部可以选配防滑橡胶脚垫，既可以避免金属框架划伤地面，也能增加桌体和地面的摩擦力，受到水平方向推力时不会轻易滑动。和常规同尺寸小桌相比，这款Z型支架的设计减少了两根直向桌腿的材料用量，整体重量比四腿方桌降低约22%，搬运移动时更加轻便，同时对称的Z型结构没有多余的装饰构件，生产加工时只需要完成方管的定长切割、弯折、焊接、喷塑几个工序，加工工艺简单，适合批量标准化生产，不需要复杂的专用工装夹具，生产端的制造成本可控。

　　实际落地使用时，这款桌具除了作为洽谈区的边桌使用，也可以放置在阳台作为休闲茶桌，或者放在工作室作为小型临时置物工作台，放置3D打印耗材、手工工具、绘图文具等物品都完全适用；金属支架的喷塑层耐刮擦，日常使用中不小心被硬物剐蹭也不容易掉漆，木质桌板的饰面耐污防水，洒落的饮品只需要用抹布擦拭即可清理，维护成本很低。在建模过程中，所有的方管弯折半径都按照常规弯管设备的加工能力做了参数设定，没有设计超出常规加工能力的小半径弯折，避免生产时出现方管弯折处瘪管、开裂的问题，桌板和支架的连接孔位全部做了对位公差匹配，安装时不需要额外扩孔调整，组装效率更高。
