离心泵单蜗壳流体过流结构件

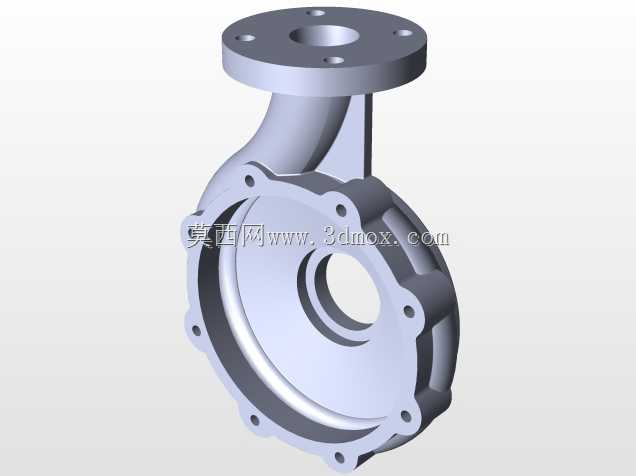

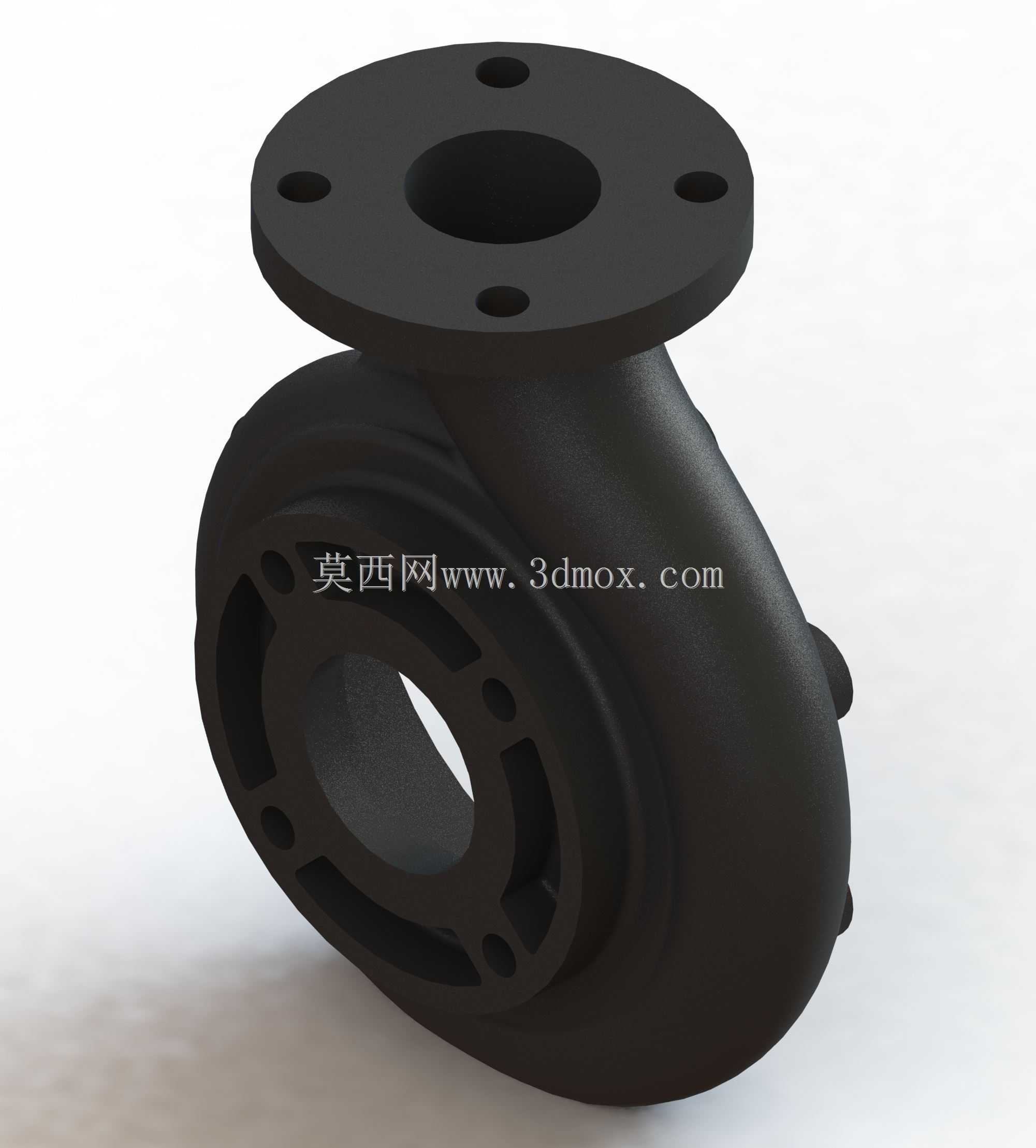

　　在流体输送类设备的实际工程应用场景里，离心泵蜗壳是决定整机水力效率、运行稳定性的核心过流部件，日常工况覆盖民用建筑供水、工业循环水输送、暖通空调水循环、轻度腐蚀性介质输送等多个领域，是单级端吸离心泵里承担动能转压能作用的关键结构。从实际功能来看，蜗壳的核心作用是收集叶轮甩出的高速流体，通过流道截面的渐变设计，让流体的速度能逐步转化为压力能，同时尽可能降低流道内的水力损失，减少湍流、涡流带来的振动与噪声，还要兼顾连接进出口管路、容纳叶轮装配空间、承载泵体运行时的介质压力与结构载荷的作用。做这个结构的三维设计时，首先要匹配对应叶轮的出口宽度、出口直径参数，

　　保证蜗壳隔舌位置和叶轮外径的间隙控制在合理范围——间隙太小容易出现叶轮擦碰隔舌的装配风险，运行时还会触发压力脉动带来的机组振动；间隙太大则会让回流损失显著升高，拉低整机的运行效率。蜗壳的流道型线采用螺旋渐变设计，从隔舌位置开始，沿着叶轮旋转方向的流道过流面积逐步增大，匹配不同流量工况下的流体流速变化，让流体在流道内的速度分布更均匀，避免局部流速过高带来的冲刷磨损，尤其是输送含少量固体颗粒的介质时，平滑过渡的型线能减少颗粒对壁面的冲蚀，延长部件使用寿命。顶部的法兰结构是泵的出口连接端，采用四螺栓孔的法兰连接形式，螺栓孔的位置度、法兰密封面的平面度都有明确的公差要求，实际安装时需要匹配对应压力等级的管路法兰，保证连接后的密封可靠性，

　　避免运行时出现介质泄漏。侧面的法兰结构是泵体和泵盖、轴承座组件连接的安装端，上面的多个螺栓孔沿圆周方向均匀分布，装配时需要保证蜗壳和叶轮的同轴度，避免叶轮旋转时和蜗壳内壁出现摩擦。从安装边界来看，设计时要明确蜗壳的进出口中心距、法兰端面的安装定位尺寸、底部支撑脚的安装孔位参数，保证和配套的电机、底座、管路系统的安装尺寸完全匹配，避免现场安装时出现干涉问题。蜗壳的壁厚设计要兼顾承压能力和材料成本，根据额定工作压力计算最小壁厚，同时在流道转弯、法兰连接的位置做局部加厚处理，缓解应力集中带来的结构失效风险，尤其是隔舌位置，是蜗壳结构里应力最集中的区域，设计时要做圆角过渡处理，避免尖角带来的应力集中，同时优化隔舌的安放角，

　　匹配叶轮出口的液流角，减少液流冲击带来的能量损失。实际建模过程中，要先通过水力计算确定各个断面的过流面积，再通过曲面放样构建光滑的流道曲面，之后做实体加厚，再添加法兰、螺栓孔、安装凸台等结构特征，所有的过渡位置都要做圆角处理，避免建模时出现尖锐棱角，既影响后续的铸造工艺性，也会在实际运行时带来不必要的流道阻力。对于铸造生产的蜗壳来说，三维模型还要考虑拔模斜度、铸造圆角的设置，保证模型能够直接用于模具制作，减少后续工艺修改的工作量，流道表面的粗糙度要求也需要在设计时明确，光滑的流道壁面能进一步降低水力损失，提升泵的运行效率。在设备选型阶段，这个蜗壳结构的尺寸参数直接决定了泵的额定流量、扬程范围，不同比转速的离心泵对应的蜗壳型线差异很大，不能随意套用不同参数的蜗壳结构，否则会让泵的运行工况偏离高效区，出现效率低、振动大、容易过载等问题。
