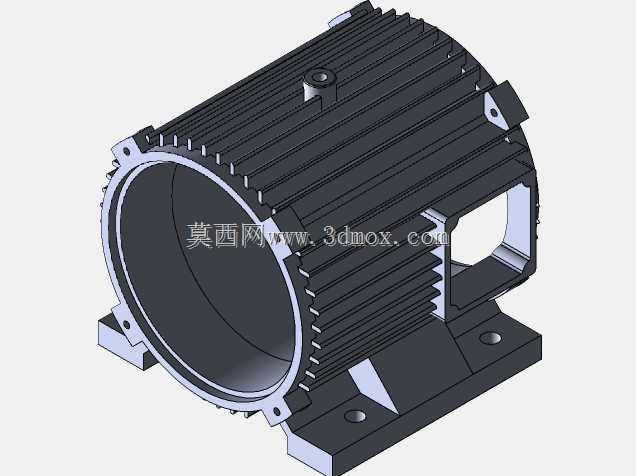

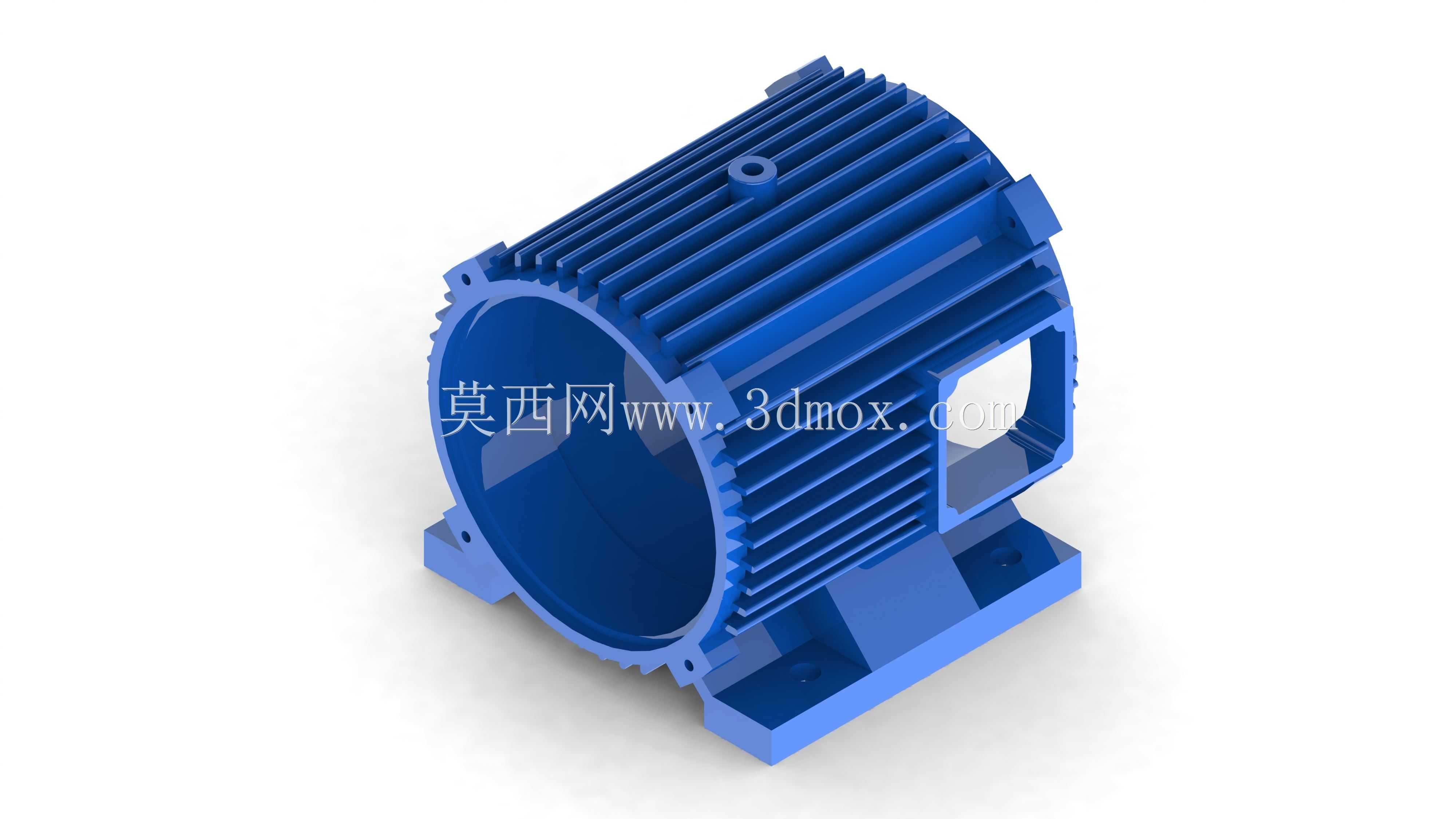

带散热筋卧式感应电机机座结构

　　在工业传动场景里，感应电机的机座是承载定子铁芯、绕组并完成整机安装固定的核心结构件，这款卧式机座的设计完全围绕量产感应电机的实际运行需求展开，没有多余的装饰性结构，每一处几何特征都对应明确的工程功能。首先看外圆周均匀分布的轴向散热筋，这部分结构不是随意排布的，筋条的高度、厚度以及相邻筋条的间距，都经过热传导路径的优化：电机运行时定子绕组产生的热量通过铁芯传递到机座内壁，再通过这些散热筋增大与空气的接触面积，配合端部风叶带动的轴向气流，能把运行温升控制在绝缘等级允许的范围内，避免绕组过热导致绝缘老化加速。机座底部的一体式安装脚是承载整机重量、传递运行扭矩反力的关键部位，两个安装脚的平面度、

　　安装孔的中心距公差直接决定电机与被驱动设备的对中精度，建模时安装脚与机座主体的过渡位置做了圆弧加厚处理，避免铸造时出现应力集中，同时也能抵消电机启停瞬间的冲击载荷，防止安装脚根部出现断裂隐患。机座一端的止口结构是与端盖配合的定位基准，止口的圆柱度、端面与轴线的垂直度公差要求很高，直接影响定转子之间的气隙均匀度，如果止口加工偏差过大，会导致气隙不均，引发电机运行振动、噪音增大甚至扫膛故障，建模时止口位置预留了合理的加工余量，适配后续金切工序的精度要求。机座侧面预留的接线盒安装窗口，位置刚好对应定子绕组的出线端，窗口周边的凸台结构是为了安装接线盒密封垫，保证接线腔的防护等级，避免粉尘、水汽进入绕组区域引发绝缘故障。从安装边界来看，

　　这款机座适配中心高63规格的小型感应电机，轴向长度、外径尺寸都符合对应功率段的行业通用尺寸链，安装孔的孔距、孔径可以直接匹配标准的电机安装底座，不需要额外做转接件，能直接替换同规格的现有电机机座，适配风机、水泵、小型输送线等多数通用传动场景。建模过程中，机座内壁与定子铁芯的配合面做了公差适配，采用过盈配合的尺寸设计，保证铁芯压装后不会出现位移，同时内壁的粗糙度要求也对应铁芯压装的工艺需求，避免压装时刮伤铁芯叠片。散热筋的根部做了圆角过渡，一方面是铸造工艺的需求，避免浇铸时出现铁水填充不满、冷隔等缺陷，另一方面也能减少应力集中，避免电机运行过程中因热胀冷缩导致筋条根部开裂。机座两端的端盖连接螺孔位置均匀分布，螺孔的深度、

　　螺纹规格都对应标准端盖的安装尺寸，保证端盖装配后连接可靠，同时端盖与机座的结合面做了平面度要求，保证配合位置的密封性能。在实际选型应用中，这款机座适配的电机功率覆盖0.18kW到0.75kW的4极、6极小型感应电机，广泛用于轻工机械、小型输送设备、民用风机水泵等场景，其结构完全遵循成熟的感应电机设计规范，没有非标异形结构，不管是铸造生产还是后续的金加工、整机装配都能沿用现有成熟工艺，生产良率高，成本可控。从结构强度来看，机座的壁厚设计兼顾了散热性能与结构刚性，既不会因为壁厚过大导致整机重量超标、散热路径变长，也不会因为壁厚过薄导致刚性不足，引发整机共振。安装脚的位置设计也考虑了电机接线方向、出线空间的需求，接线盒窗口朝向侧面，不会与安装底座、被驱动设备产生干涉，现场接线维护的操作空间充足。
