拖车挂接装置插头结构设计

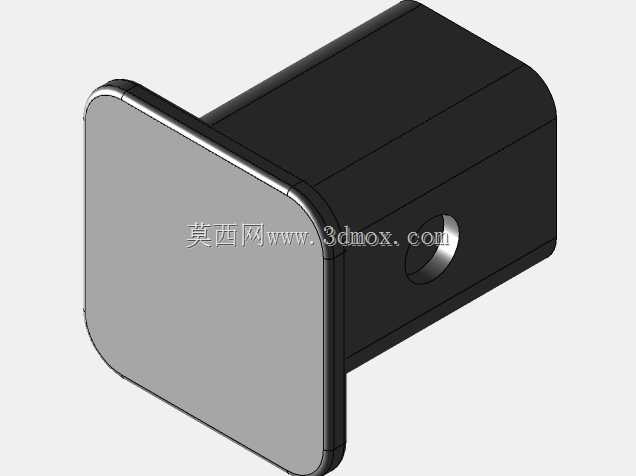

　　在拖挂式设备的实际应用场景里，挂接部位的连接可靠性直接决定了拖行过程的安全性，这款拖车挂接装置插头，是挂接系统里承担定位与基础连接作用的核心构件，日常应用覆盖小型家用拖车挂载、户外露营拖挂配件连接、轻型作业拖具接驳等多个场景，适配多数标准方口式拖车挂接基座的安装需求。从结构设计逻辑来看，这款插头采用了方型主体搭配法兰式挡边的基础构型，主体部分的截面尺寸完全匹配常规2英寸标准方口挂接座的内腔尺寸，插入后可通过侧面预留的横向销孔，配合标准挂接销完成锁止固定，避免拖行过程中出现松脱、窜动的问题。前端的法兰挡边做了圆角过渡处理，一方面是在插入挂接座时起到硬限位作用，控制插头的插入深度，保证销孔位置能够与挂接座的锁止孔完全对齐，

　　降低现场安装时的对位难度；另一方面圆角结构能够消除锐边，减少安装过程中剐蹭操作人员、刮伤挂接座表面涂层的概率，同时也能在拖行过程中分散应力，避免挡边与主体衔接处出现应力集中导致的开裂问题。插头主体的内腔做了等壁厚设计，在保证整体结构强度满足轻型拖挂载荷要求的前提下，尽可能降低构件自身重量，减少挂接部位的额外负载，同时规整的内腔结构也为后续定制化加装挂接装置盖、拓展供电接口或者加装缓冲垫预留了足够的安装空间，不需要对基础插头结构做二次切削加工，降低改装的工作量。侧面的销孔位置经过反复校核，设置在主体插入挂接座后的受力均衡点上，当拖行过程中出现加速、制动或者转向带来的交变载荷时，

　　锁止销承受的剪切力能够均匀分散到插头主体和挂接座的接触面上，不会出现局部载荷过大导致的销孔变形、插头断裂的问题。从安装边界来看，这款插头的法兰挡边外轮廓尺寸略大于标准方口挂接座的外沿尺寸，安装完成后挡边完全贴合在挂接座的端面上，能够阻挡路面行驶过程中飞溅的泥水、砂石进入挂接座内腔，减少挂接座内部的锈蚀和卡滞问题，降低日常维护的频次。插头的外表面没有多余的凸起结构，整体轮廓规整，不管是做电泳防锈处理还是后期喷涂与车身同色的漆面，都能够保证涂层均匀附着，不会出现结构死角导致的防锈处理不到位问题。在实际选型使用时，这款插头可以作为定制挂接装置盖的基础安装基座，使用者可以根据自身的使用需求，在法兰端面上加装不同样式的装饰盖、防尘盖，

　　或者拓展安装倒车灯、牌照架等附属配件，不需要额外制作转接支架，大幅降低定制改装的设计和加工成本。不同于市面上部分一体成型的挂接锁止结构，这款插头采用了基础连接构件的设计思路，没有集成复杂的锁止机构，整体结构简单可靠，没有易损的活动部件，在长期户外使用的场景下，出现故障的概率极低，即使出现表面磕碰变形的情况，也可以通过简单的钣金修整恢复使用性能，维护成本极低。在结构建模的过程中，所有的衔接圆角、壁厚参数都参考了现有成熟挂接配件的实际使用数据，销孔的直径、位置公差完全符合通用拖挂配件的安装标准，不需要额外调整尺寸就可以直接适配市面上多数量产的方口挂接座，导入到装配环境中可以直接完成虚拟装配验证，检查安装间隙和干涉情况，缩短相关拖挂配件的开发周期。对于从事拖挂配件改装、轻型拖车设计的结构工程师来说，这款基础插头模型可以作为通用结构件直接调用，在此基础上拓展不同的功能结构，不需要从零开始绘制基础方型主体和法兰结构，节省基础建模的时间，把更多的设计精力放在定制化功能的实现上。同时这款结构的受力路径清晰，在做有限元强度校核时，可以快速施加对应的拖挂载荷，验证不同壁厚、不同材质下的结构强度表现，快速完成材质选型和结构优化，保证最终加工出来的零件能够满足实际使用的载荷要求，避免出现设计强度不足导致的使用安全问题。
