便携式户外铜锣靶支撑支架结构设计

　　这款便携式支撑支架主要面向户外射击练习场景设计，解决传统靶架重量大、拆装繁琐、不便山地携带的实际痛点，适配野外山地、林间开阔地等无固定安装点位的临时练习场地使用，无需额外浇筑基础或打膨胀螺栓固定，可在不平整的泥地、碎石坡面快速完成架设，满足单人短时间布置练习场地的需求。

　　支架主体承力结构采用0.187英寸厚度的钢材加工，该厚度规格的钢材兼顾结构刚性与整体重量控制，在承受铜锣被击中后的冲击载荷时不会出现明显塑性变形，同时单根杆件重量控制在人力可轻松背负的范围内，整套支架拆解后可与练习用铜锣、配套工具一同装入户外背包，不会给长距离徒步行进造成额外负担。支架的辅助支撑与连接杆件采用0.750英寸规格的电线管加工，这类管材为工程领域常见的通用型材，采购成本低，管壁厚度适中，弯折与裁切加工难度小，即便在户外使用过程中出现杆件变形损坏，也可在就近的五金门店采购同规格管材快速替换，无需定制特殊截面的非标配件，大幅降低后期维护成本。

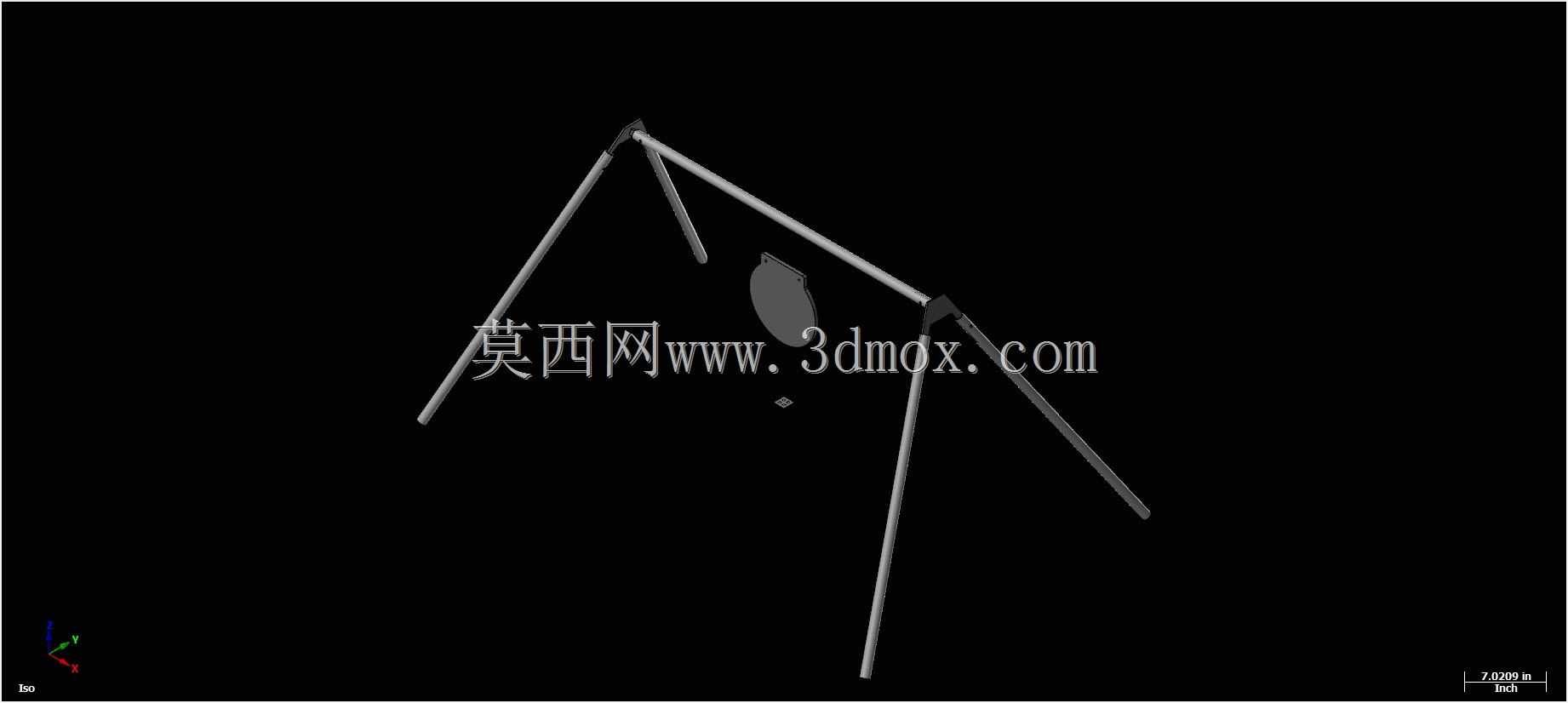

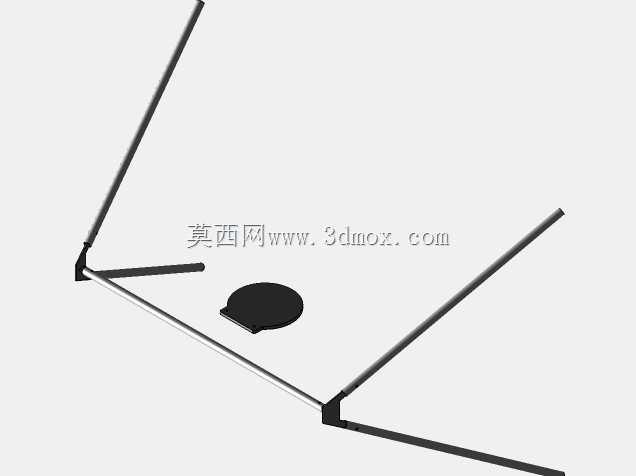

　　整体结构采用三角支撑布局，三根主支腿向外倾斜展开，支腿底端做斜切处理，可直接插入松软土层或卡在碎石缝隙中，配合支腿间的横向连接杆形成稳定的空间桁架结构，抗侧向冲击能力强，当铜锣被弹头击中产生侧向摆动力时，支架不会出现侧翻或整体移位的情况。支腿与顶部挂装横梁之间采用快拆销轴连接，无需额外工具即可完成组装与拆解，拆解后所有杆件可平行捆扎，收纳体积小，不会出现零散部件丢失的问题。顶部挂装点位设置有缓冲挂接结构，铜锣通过柔性连接件挂装在横梁上，击中时的冲击力可通过柔性件部分吸收，避免刚性传递导致支架连接部位松动，同时也能减少铜锣的金属疲劳，延长靶具使用寿命。

　　从安装边界来看，支架展开后整体高度适配成年人站立射击的常规瞄准高度，支腿展开的占地直径控制在1.2米范围内，在林间狭小空地也可完成架设，不会因为占地过大受场地植被限制。支腿的展开角度可根据场地平整度做小幅调整，在坡度不超过15度的坡地上，可通过调整单根支腿的插入深度让顶部挂装横梁保持水平，保证铜锣处于垂直悬挂状态，避免因靶面倾斜影响射击瞄准的准确性。整套结构没有复杂的传动部件或精密配合结构，所有连接节点均采用大间隙配合设计，在户外扬尘、小雨天气下使用也不会出现卡滞问题，使用后只需简单擦拭表面泥土即可收纳，无需做特殊的防锈维护，适配户外复杂多变的使用环境。

　　在结构设计过程中，优先考虑了野外使用的容错性，所有杆件的连接点位均设置了冗余的限位结构，即便组装时没有将销轴完全插到位，支架在承受载荷时也不会出现杆件脱开的情况，降低单人操作时的组装失误风险。钢材部件表面做了基础的氧化发黑处理，不会在户外短时间使用后出现大面积锈蚀，同时哑光黑色的表面不会产生强光反射，避免在晴天使用时反射阳光干扰射击视线。电线管部件的端口均做了卷边钝化处理，组装和收纳过程中不会划伤使用者的手部或背包面料，细节处理贴合户外使用的实际需求。
