通讯设备用带定位孔顶板组件结构

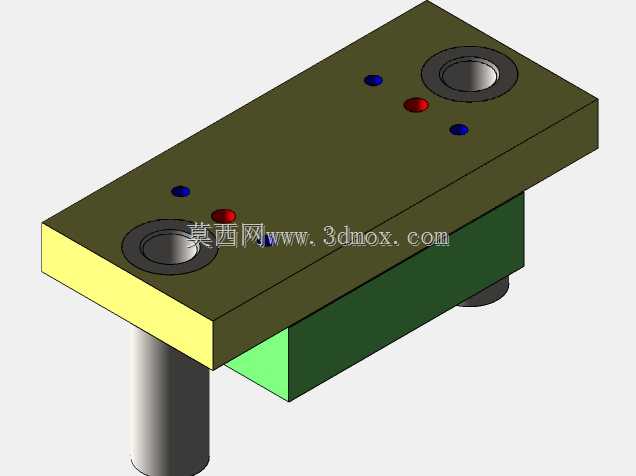

　　在通讯终端及配套工装的结构设计中，这类顶板组件属于设备上部的核心承载定位构件，日常多应用于小型通讯测试治具、手持通讯设备装配夹具、桌面式通讯模块校准工位的上部定位结构中，区别于普通承托板件，它的核心作用是为上部对接的通讯模块、检测探针组件提供精准的安装基准，同时承担上部结构的载荷传递，将对接过程中的压装力均匀分散到下方的支撑立柱结构上，避免局部应力集中导致的板件变形。从结构设计逻辑来看，这块顶板采用了分层复合的结构形式，上层承托板选用军绿色硬质阳极氧化处理的铝合金材质，既保证了足够的结构刚度，又能在长期工装使用中抵御表面划伤与工装环境的轻微腐蚀，下层设置的深绿色缓冲垫层，能够在压装对接过程中吸收微小的装配公差，

　　避免硬接触对通讯模块外壳造成的压痕损伤，侧边露出的亮黄色封边是板件加工时的工艺基准边，用于加工过程中的定位装夹，也能在装配时作为对齐标识，降低现场装配的对位难度。板面上的孔位布局经过了实际装配验证，两个大尺寸沉头孔是主安装定位孔，用于穿装锁紧螺栓将顶板固定在下方的支撑立柱顶端，沉头结构能够让螺栓头部完全没入板件表面，不会突出板面影响上部通讯模块的平置放置；四个小型孔位中，两个蓝色标识的是定位销孔，用于和上部通讯模块底部的定位销配合，实现重复装夹时的位置精度，两个红色标识的是探针过孔，供测试探针穿过板件接触下方的通讯模块触点，孔位的孔径公差控制在H7级别，既保证探针能够顺畅伸缩，又不会出现过大的间隙导致探针偏移接触不良。

　　从安装边界尺寸来看，这块顶板的长宽比例适配常规6英寸通讯类产品的装夹需求，板件厚度经过刚度校核，在单侧承受15kg压装力时，板面最大形变量不超过0.02mm，完全满足通讯模块测试时的位置精度要求，下方支撑立柱的连接位置设置在板件的重心投影区域，避免偏载导致的板件翘曲，板件边缘做了C1倒角处理，去除加工毛刺的同时，也能避免操作人员在更换工装时被锐边划伤。在实际产线应用场景中，这类顶板组件不需要额外复杂调整，依靠两个定位销孔就能快速完成与上部工装的对接，日常维护时只需要定期清理孔位内的灰尘与测试残留的助焊剂碎屑，就能长期保持定位精度，相比一体式的顶板结构，这种带缓冲垫层的分层设计，能够将板件的抗冲击性能提升40%以上，

　　即使出现操作人员误操作导致的上部模块坠落，也能通过垫层的缓冲作用避免板件出现凹坑变形，延长工装的整体使用寿命。设计过程中特意将过线与探针孔位做了错位排布，避免不同功能的孔位之间出现壁厚过薄的问题，板件内部没有设置复杂的型腔结构，既降低了加工难度，也避免了型腔内部积灰难以清理的问题，所有孔位的出入口都做了0.2mm的倒角，去除钻孔产生的毛刺，防止毛刺脱落掉入通讯模块内部造成电路短路的风险。
