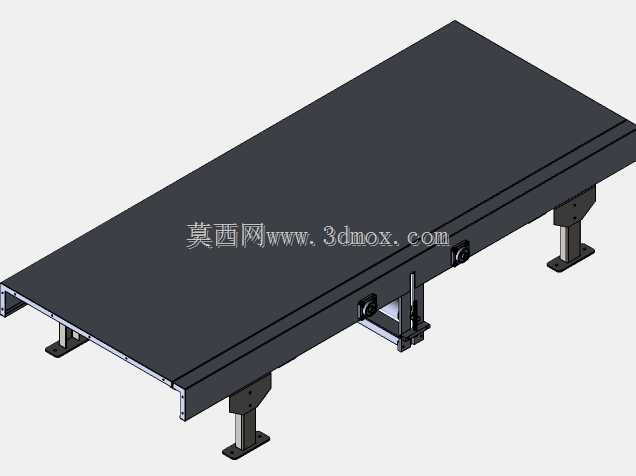

工业重载平带式物料输送台结构设计

　　这款平带式输送结构主要面向车间内短距离的规整物料转运场景，常见于五金加工件的工序间流转、包装线前段的工件供料、装配工位的物料有序输送环节，可适配单重50kg以内的箱装、板状、规则块状物料的水平输送需求，相比滚筒输送线，平带接触面的摩擦力更均匀，不会出现小件卡滞、表面划伤的问题，适合输送底面平整但尺寸偏小的加工件。从结构设计逻辑来看，整体采用分段式模块化框架思路，主框架选用标准矩形钢管拼焊成型，焊接后做整体时效处理消除焊接应力，避免长期负载运行出现框架变形导致的皮带跑偏问题；皮带承载面下方全程铺设高密度耐磨支撑板，而非间隔布置的托辊，这样的设计能保证皮带在承载时不会出现局部下凹，输送薄型板材、小型包装盒时不会出现物料倾斜卡滞的情况，

　　支撑板与皮带接触的面做抛光处理，降低运行时的摩擦阻力，减少皮带的磨损速率。支撑结构采用四组可调节高度的方形脚架，脚架底部配置带防滑橡胶垫的安装底板，可通过脚架上的调节螺栓调整整体输送面的水平度，调节行程覆盖±30mm范围，能够适配车间地面不平整的安装场景，脚架与主框架之间采用螺栓连接而非满焊固定，方便后期根据产线布局调整脚架的支撑位置，也便于拆解运输。驱动端布置在框架的一侧端部，采用端置式驱动辊结构，驱动辊表面做菱形滚花处理，增大与皮带内侧的摩擦力，避免重载启动时出现皮带打滑，张紧机构集成在驱动端的安装座上，通过两侧的调节螺栓调整驱动辊的前后位置实现皮带张紧，张紧调节的行程预留了50mm，能够覆盖皮带长期运行产生的拉伸变形量，

　　无需频繁裁剪皮带。从动端采用无动力改向辊，辊筒两端采用带座外球面轴承安装，具备一定的自调心能力，可抵消部分框架加工带来的同轴度误差，降低运行时的噪音与轴承磨损。皮带选用黑色PVC工业平皮带，厚度3mm，表面做哑光防滑处理，既具备足够的抗拉强度，又不会在输送金属工件时刮伤工件表面，皮带的接头采用齿形热压接驳，接头处的厚度公差控制在0.2mm以内，保证运行时接头经过支撑板位置不会出现跳动。整体设备的安装边界需要预留两侧各100mm的操作空间，用于后期维护张紧机构、更换皮带时的操作空间，设备进料端与出料端可根据实际产线需求对接导料槽、挡边机构，框架侧面预留了标准的T型槽安装位，可直接加装光电传感器安装支架、挡停机构、扫码枪支架等附属配件，

　　无需在框架上二次钻孔焊接，适配不同产线的定制化改造需求。在运行特性上，该输送台的运行速度可通过配套的调速电机在0-20m/min范围内调节，常规工况下设定为12m/min的运行速度即可满足大部分工序间的输送节拍，框架侧面预留的电机安装位可适配不同功率的减速电机，用户可根据实际输送的物料负载选择对应功率的驱动单元，无需改动主体框架结构。从建模细节来看，所有的安装孔位都按照实际加工公差做了预留，螺栓连接的位置都预留了对应的扳手操作空间，脚架的安装孔做了长圆孔设计，允许安装时存在±5mm的位置误差，降低现场安装的对位难度；皮带的建模采用实体建模方式还原了实际的张紧状态，而非简单的平面拉伸，能够直观展示皮带安装后的实际形态，方便设计人员核对皮带与周边结构的间隙，避免运行时出现皮带剐蹭框架的问题。
