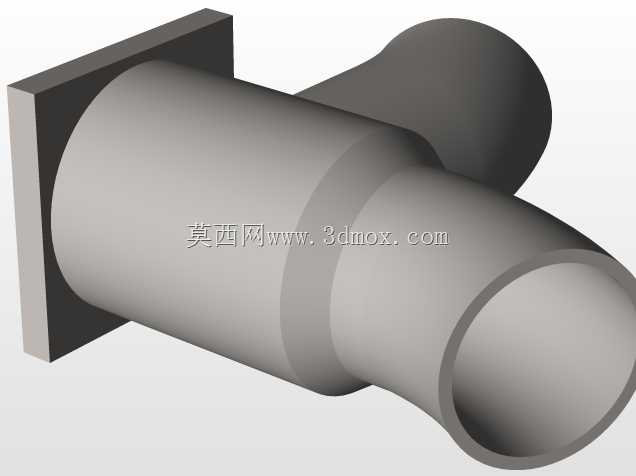

熔模铸造直角三通式流体管路截止构件

　　在中小通径流体输送管路的布局场景里，直角转向位置的通断控制一直是管路设计里需要兼顾安装空间与密封可靠性的环节，这款采用熔模铸造工艺成型的管路构件，正是针对这类直角布管场景开发的控制类部件。从实际应用场景来看，这类构件常出现在化工助剂输送支线、小型液压系统控制回路、建筑给排水支管转向段、食品级流体输送管路的直角节点位置，相比传统分体式焊接的直角阀组，一体化熔模成型的结构能减少两个焊接密封面，大幅降低管路运行过程中焊缝位置出现渗漏的概率，尤其适合输送有一定腐蚀性、或者对管路洁净度有要求的介质场景，避免焊缝位置残留介质造成积料、腐蚀或者二次污染。

　　从产品功能特性来看，该构件集成了直角转向与通断控制的双重作用，主体直通段承担主路流体的导通与截断功能，侧出的支管段可实现支路分流或者旁路泄压的作用，不需要在直角转向位置额外加装独立的弯头与阀门组合，有效压缩了管路节点的轴向与径向安装空间。熔模铸造的成型工艺让构件的内外壁面粗糙度可以达到Ra3.2以下，流体在腔体内流动时的沿程阻力比焊接拼装构件低15%左右，同时铸造过程中形成的均匀壁厚能保证构件在1.6MPa的常规工作压力下保持足够的结构强度，不会出现应力集中导致的开裂问题。构件端部的方形法兰安装面做了加厚处理，法兰面的平面度控制在0.1mm以内，安装时配合密封垫片可以实现端面的可靠密封，不需要额外进行端面二次机加工就能满足常规管路的密封要求。

　　从设计思路层面拆解，这款构件在建模阶段就充分考虑了熔模铸造的工艺特性，所有转角位置都做了R3-R5的铸造圆角过渡，避免蜡模成型以及浇铸过程中出现尖角缺料、冷却过程应力集中开裂的问题。主体直通段的壁厚从端部法兰位置向中间腔体位置做了均匀的梯度减薄，既保证了法兰连接位置的结构强度，又尽可能控制了构件整体重量，降低材料成本。侧支管与主体段的连接位置做了椭圆形的加强筋过渡，将支管承受的管路载荷均匀分散到主体筒体上，避免支管连接位置因为长期受流体冲击或者管路振动出现断裂问题。内部流道做了流线型过渡设计，直通段与侧支管的交汇位置没有直角凸台，流体经过交汇位置时不会产生明显的紊流与涡流，降低管路运行过程中的振动与噪音。

　　从外形尺寸与安装边界来看，该构件主体直通段的通径适配DN50的常规管路，直通段总长度控制在180mm，端部方形法兰的安装尺寸为90mm90mm，法兰上预留的四个安装孔中心距为70mm，适配M12的标准连接螺栓；侧支管的通径为DN32，支管轴线与直通段轴线的垂直距离为110mm，支管端部同样采用法兰连接结构，安装时需要预留的最小操作空间为220mm150mm*150mm，能够适配多数紧凑布局的管路安装场景。安装过程中需要注意，直通段的流体流向建议从法兰端向敞口端流动，侧支管作为分流出口时，阀门的启闭件行程不会受到流体正向冲击，能有效延长密封件的使用寿命；如果作为合流节点使用，需要控制两路流体的压力差不超过0.2MPa，避免启闭件受到单侧高压冲击出现密封面损坏。

　　在实际选型适配过程中，这类熔模铸造的管路构件相比砂型铸造的同规格产品，尺寸精度更高，安装时不需要额外修配法兰面与连接位置，能够有效缩短现场安装的工时；同时铸件内部的气孔、砂眼等缺陷率控制在2%以下，出厂前经过1.5倍工作压力的水压保压测试，能够满足多数工业与民用管路的使用要求。建模过程中对铸造拔模斜度做了统一的1.5°设置，所有非加工面的拔模方向保持一致，不需要额外做活块结构就能满足熔模铸造的起模要求，适合批量生产时降低模具制造成本。
