4英寸电动盘式旋转闸阀结构设计

　　这款4英寸规格的盘式旋转闸阀，主要面向中低压工业流体输送管路的截断工况设计，常见应用在石化介质输送、市政给排水主管支路、电厂循环水系统、化工原料输送管线这类需要频繁启闭、且要求流道全开状态下压损极低的场景。和传统楔式闸阀相比，盘式旋转结构的启闭行程更短，搭配配套的多回转电动执行机构，能实现远程信号控制下的快速启闭动作，同时执行器侧预留的手动操作手柄，可在断电、电控系统故障的工况下完成应急启闭操作，避免管路失控引发的生产安全隐患。

　　从结构设计逻辑来看，这款闸阀的密封副采用金属硬密封搭配盘片旋转贴合的结构，闸板为圆盘式结构，启闭过程中绕阀杆轴线做90度旋转动作，而非传统闸阀的上下升降运动，这种结构能大幅降低阀杆的轴向行程需求，整体阀组的轴向安装长度相比同通径楔式闸阀缩短近40%，对于安装空间局促的管廊、集成阀岛场景十分友好。阀体流道采用全通径等径设计，全开状态下盘片完全收纳至阀腔侧的避让槽内，流道内无突出节流结构，介质通过时的局部阻力系数仅为0.12左右，远低于同通径截止阀、蝶阀的压损水平，适合长距离输送、对管路压降敏感的流体输送系统。

　　在安装边界设计上，这款阀的两端连接采用标准凸面法兰结构，法兰螺栓孔的节圆直径、密封面尺寸完全匹配对应压力等级的管路法兰标准，安装时无需额外加工过渡连接件，直接配对法兰加密封垫片即可完成对接。电动执行机构的安装接口符合多回转阀门电动装置的连接尺寸标准，后期如果执行机构出现故障，可直接替换同规格标准执行器，无需对阀体部分做任何改造。执行器的接线腔采用防爆密封结构设计，接线口预留标准防爆格兰头安装位，可满足易燃易爆工况的防爆安装要求，执行器本体的防护等级达到IP67，可适应户外露天安装、短时淋水的使用环境。

　　细节结构设计上，阀杆与阀体之间采用多重填料密封结构，填料压盖通过对称布置的螺栓预紧，可在带压状态下在线调整填料压盖的压紧力，补偿填料磨损带来的密封间隙，无需停机拆阀即可解决阀杆位置的外泄漏问题。阀体中法兰连接位置采用缠绕式垫片密封，螺栓预紧力按对应压力等级的法兰密封要求计算取值，可保证在1.6倍额定工作压力下无外渗漏。阀腔内部的盘片转轴位置设置了自润滑轴承衬套，启闭转动过程中摩擦阻力小，可降低电动执行器的输出扭矩需求，同时衬套采用耐磨耐腐蚀材质，能适应含少量固体颗粒的介质工况，避免颗粒进入转轴配合面引发的卡涩问题。

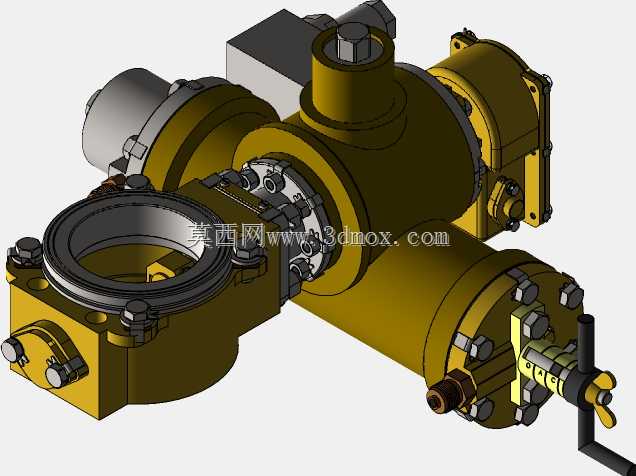

　　从建模细节来看，整个阀组的所有零件都按实际加工装配关系做了完整的配合约束，包括法兰连接螺栓的六角头、螺母的倒角细节，执行器上的接线盒、状态指示盘、手动手柄的防滑结构，阀体上的排污堵头、密封压盖的细节都做了1:1还原，建模时所有配合面都预留了实际生产所需的装配间隙，密封件的压缩量按密封设计标准设置，完全可以作为阀件选型参考、同类产品结构设计的参照模型，也可用于管路系统的整体装配干涉检查、安装施工模拟使用。
