台式摇头风扇传动连杆轴结构设计

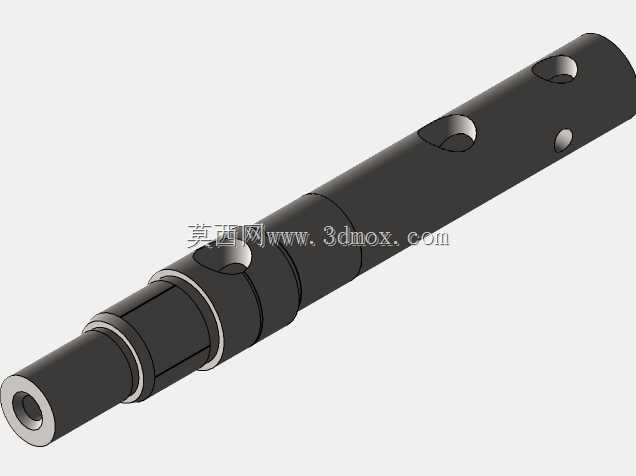

　　在民用通风设备的结构体系里，这类轴式连杆是落地扇、台扇摇头传动机构里的核心受力零件，日常接触的家用风扇、工业工位扇的摇头往复动作，都要靠这类零件完成动力传递与动作转换，它一端衔接电机输出端的偏心曲柄，另一端连接摇头齿轮组的摆臂，把电机的旋转运动转化为扇头的周期性往复摆动，是风扇实现多角度送风的关键传动载体。从结构细节来看，零件整体采用阶梯长轴构型，不同轴段的直径差是按照装配层级做的精准匹配，靠近动力输入端的轴段做了内孔设计，用来和偏心轴销做间隙配合，保证传动过程中不会出现卡滞，轴身上分布的多个径向通孔，分别对应不同的连接点位：靠近中部的大孔径通孔用来穿装锁紧销轴，固定连杆和摆臂的相对位置，避免传动过程中出现轴向窜动；

　　分布在轴段不同位置的小孔径通孔，是用来穿装限位卡簧或者定位顶丝，把连杆和相邻的传动零件做轴向限位，防止设备长期运行后零件松脱移位。做这个零件的结构设计时，首先要匹配对应风扇型号的摇头角度参数，连杆的有效工作长度直接决定扇头的摆动幅度，轴段之间的台阶高度要严格适配配套轴套、垫片的厚度，保证装配后各零件的同轴度误差控制在允许范围内，不然运行时会出现传动异响、摇头卡顿甚至零件过早磨损的问题。轴身的所有孔位位置度公差需要严格控制，尤其是和销轴配合的通孔，孔轴线和轴中心线的垂直度偏差不能超出设计阈值，否则会导致传动过程中出现附加弯矩，加速连接销轴的磨损，缩短整个摇头机构的使用寿命。从安装边界来看，

　　零件的最大外径要匹配风扇机头内部的安装空腔尺寸，不能和周边的电机壳体、齿轮箱盖板产生运动干涉，轴端的倒角设计是为了装配时能顺利导入配套的轴套孔，减少装配时的卡滞问题，各轴段的表面粗糙度要求也有区分，和轴套配合的轴段需要更高的表面光洁度，降低相对转动时的摩擦阻力，非配合面的粗糙度要求可以适当放宽，兼顾加工成本和使用性能。在实际应用场景里，这类连杆不仅用在家用台式风扇、落地扇上，部分工业壁扇、楼顶扇的摇头机构里也会用到同构型的零件，只是根据不同的送风角度要求调整连杆的有效长度和孔位间距。设计时还要考虑零件的受力工况，风扇摇头时连杆承受的是周期性的交变载荷，所以轴身的台阶过渡位置都做了圆角处理，避免应力集中导致零件长期运行后出现疲劳断裂，

　　不同轴段的直径配比也是按照受力大小做的优化，受力较大的连接段轴径适当加大，非受力段的轴径在满足刚度要求的前提下做了缩减，控制零件的整体重量，减少传动过程中的惯性负载。和塑料材质的连杆相比，这种金属轴式连杆的结构刚度更好，长期运行不会出现形变，适合用在功率更大、连续运行时间更长的工业风扇产品上，装配时只需要按照孔位对应穿装销轴，卡好限位卡簧就能完成安装，后期维护时如果出现磨损，只需要更换对应的销轴或者连杆本身，不需要拆解整个机头结构，维护便捷性较好。在建模过程中，需要重点核对各台阶轴的同轴度、各径向孔的位置尺寸，还有过渡圆角的参数，这些细节直接影响后续零件加工出来的装配适配性，要是孔位偏差超过0.1mm，装配时就会出现销轴穿装困难，或者传动时运动轨迹偏移的问题，轴端的内孔深度也要和配套的偏心轴销长度匹配，保证装配后轴销不会顶死，预留出合适的活动间隙。
