阶梯式中空铸造连接套结构设计

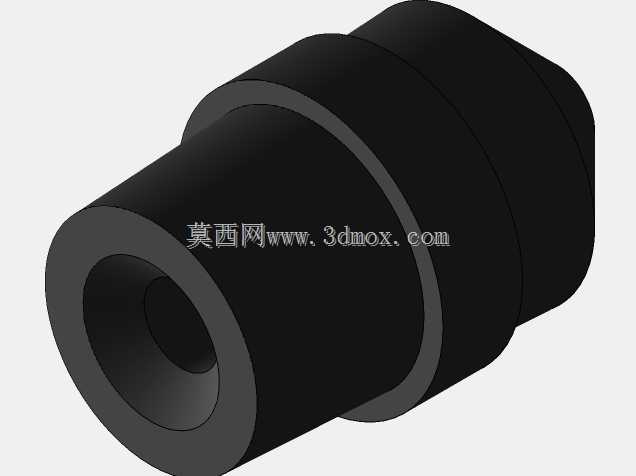

　　这款阶梯式中空铸造连接套，是通讯设备内部走线、管路转接场景中常用的基础连接件，在实际设备装配环节，主要承担线缆防护、管路对接定位、相邻组件间隔支撑的作用。从结构设计逻辑来看，整体采用三段式阶梯外圆结构，从大端到小端直径依次递减，每一段阶梯的端面都可以作为轴向定位的基准面，装配时可以直接抵靠在设备安装板的对应台阶孔内，不需要额外加装定位挡圈，就能实现轴向位置的固定，减少装配时的零件数量与工序步骤。内孔采用等直径通孔设计，通孔内壁做了均匀的壁厚控制，最薄处的壁厚满足铸造工艺的最小壁厚要求，避免铸造过程中出现冷隔、浇不足的缺陷，同时内孔的贯通设计可以让通讯线缆、细小的气路管路从中穿过，对穿过的线缆起到防磨保护作用，

　　避免线缆直接和安装板的锐边接触长期摩擦造成外皮破损。在外形尺寸的边界控制上，最大外圆的直径尺寸匹配常规通讯设备安装面板的标准开孔尺寸，安装时可以直接嵌入对应开孔，小端外圆的直径适配对接的软管或者护线套的内径，能够直接和护线套实现过盈配合连接，不需要额外的粘接或者紧固件固定，整体轴向长度控制在常规安装空间的允许范围内，不会因为长度过长占用设备内部过多的走线空间，也不会因为长度过短导致对接的护线套脱落。设计过程中充分考虑铸造工艺的可行性，所有外圆的过渡位置都采用了圆角过渡，没有尖锐的棱角，既可以避免铸造时出现应力集中导致的铸件开裂，也能减少后续机加工的去毛刺工作量，外圆表面不需要做过高的表面粗糙度处理，

　　铸造后经过简单的喷砂处理就可以满足使用要求，降低零件的加工成本。在实际应用场景中，这类连接套除了通讯设备内部的走线防护，也可以用在小型气动设备的管路转接位置，作为不同直径管路的过渡连接接头，阶梯结构的每一段外圆都可以适配不同内径的管路，通用性较强。结构设计时没有设置额外的键槽或者螺纹孔，依靠外圆的阶梯端面实现轴向定位，依靠外圆和安装孔的配合实现周向固定，整体结构简单，没有复杂的异形结构，适合采用砂型铸造的方式批量生产，生产过程中成品率高，后续只需要对两端面和内孔做少量的机加工就可以达到装配精度要求，零件的整体重量较轻，安装后不会给设备带来额外的负重负担，长期使用过程中，铸铁材质的自身强度可以满足常规的支撑和防护需求，

　　不会因为线缆的拉扯或者管路的轻微振动出现断裂变形的问题。在安装适配性上，这款连接套的安装不需要专用工具，只需要将大端对准安装板的开孔推入，直到阶梯端面抵靠安装板表面，再将需要对接的护线套或者管路套在对应的小端外圆上即可完成装配，拆卸时也只需要从安装板背面将连接套推出即可，维护更换十分便捷，适合在批量装配的通讯设备生产线上使用，能够有效提升装配工位的作业效率。
