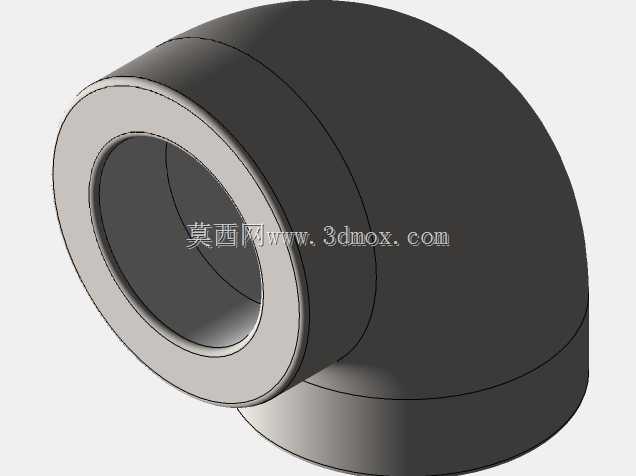

管道系统用90度直角承插弯头结构

　　在民用给排水、工业流体输送、暖通空调、气动液压管路等诸多工程场景里，管路走向的90度转向是极为常见的布置需求，这类直角弯头就是承担管路直角转向功能的核心连接件，相比直接弯折管材的施工方式，标准化的弯头配件能避免管材弯折处出现通径缩颈、应力集中开裂、内壁流道紊乱的问题，大幅提升管路系统的运行可靠性与使用寿命。这款弯头采用等径承插式结构设计，两端接口的内径与对应规格的管材外径匹配，安装时可将管材直接插入两端承口完成定位，配合粘接、热熔或者焊接工艺就能实现密封固定，不需要额外加工螺纹或者搭配法兰组件，在小口径管路的现场装配中能有效缩短施工周期，降低安装作业的技术门槛。从结构设计逻辑来看，弯头的转弯段采用大曲率圆弧过渡的流道设计，

　　转弯处的内壁曲率经过优化，不存在直角突变的结构，流体经过转向部位时的局部阻力系数远低于直角焊接接头，能减少流体输送过程中的压头损失，降低泵类动力源的输出功耗，同时也能避免流体中携带的固体杂质在转弯处沉积堵塞，尤其适合输送带有少量颗粒杂质的流体介质。弯头的外壁在转弯外侧做了等壁厚加厚处理，这是因为管路运行过程中，转弯部位会长期受到流体冲击产生的侧向推力，也就是工程上常说的水锤效应附加载荷，加厚的外壁结构能提升转弯处的结构强度，避免长期受交变载荷作用出现开裂泄漏；两端承口部位设计有定位止口台阶，管材插入到止口位置即可达到设计插入深度，不会出现插入过深导致流道有效通径减小，或者插入深度不足导致连接强度不够的问题，

　　能保证批量安装时的装配一致性。从安装边界来看，这款弯头的两个接口轴线互相垂直且共面，两个端面的中心距和同规格的标准90度弯头尺寸完全匹配，能直接替换现有管路系统中的同规格损坏配件，不需要调整周边管路的固定支架位置；弯头的整体外轮廓没有突出的凸台或者异形结构，在狭小的管路安装空间内，比如设备内部的集成管路排布、墙体暗埋的管路布置场景中，不需要预留额外的操作空间就能完成安装，外壁的光滑圆弧结构也方便后续做保温层包裹、防腐涂层涂刷等后续施工处理。在实际工程选型中，这类弯头需要匹配对应管材的公称通径，同时要根据输送介质的温度、压力、腐蚀特性选择对应材质的成品，比如常温给排水场景常用PVC材质的弯头，高温采暖管路常用PPR或者金属材质弯头，

　　化工腐蚀介质输送场景则需要选用PVDF或者不锈钢材质的对应规格弯头，不管哪种材质的90度承插弯头，核心的流道结构、承口定位、转弯处强度强化的设计逻辑都是共通的，建模过程中需要重点保证两端承口的同轴度、转弯处的壁厚均匀性，避免出现壁厚不均导致的成型收缩缺陷，或者承口尺寸偏差导致的装配干涉问题。在管路系统的应力计算中，90度弯头位置是应力集中的关键节点，建模时准确还原弯头的外形尺寸与壁厚参数，能为后续的管路有限元应力分析、支架载荷计算提供准确的模型基础，避免因为模型简化导致计算结果偏差，进而出现支架选型不足、管路运行时振动过大甚至接头脱落的问题。
