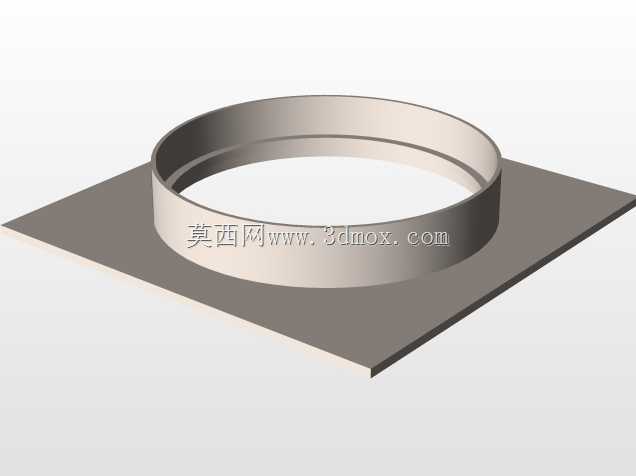

带环形翻边的方形钢板结构件

　　在通风管路布设、罐体设备对接、小型设备基座搭建的现场场景里，这类带环形翻边的方形钢板结构件是很常见的适配部件，很多刚入行的结构设计人员容易忽略这类零件的细节设计，导致现场安装时出现对接错位、密封失效、结构刚度不足的问题。从实际使用场景来看，这类零件常被用在方形设备壳体与圆形管路的过渡衔接位置，比如车间除尘系统的方箱出风口对接圆形通风管、小型储液槽的顶部预留圆形管路安装位、电控柜的散热风机安装基座，都需要这类结构来完成不同截面形态部件的过渡，避免直接焊接方形板材与圆形管路带来的应力集中、焊缝不规整的问题。

　　设计这类结构时，首先要明确安装边界的约束：方形板材的四个边需要匹配对接设备的安装面尺寸，边缘预留的螺栓过孔位置要和对接法兰的孔位完全对齐，不能出现孔位偏斜导致螺栓无法穿入的情况；板材的厚度选择要结合实际承压需求确定，如果是用在通风系统中，承受的风压不超过1000Pa，选用2mm厚度的冷轧钢板即可满足刚度要求，如果是用在低压流体输送的对接位置，需要根据流体压力提升板材厚度，避免承压后出现板材变形。中间的环形翻边部分，内径尺寸要和对接的圆形管路外径保持合理的配合公差，通常采用间隙配合的公差带，方便管路插入后进行焊接或者卡箍固定，翻边的高度要满足焊接操作的空间要求，一般不小于15mm，保证焊缝有足够的长度来保证连接强度，同时翻边的拔模角度要适配冲压加工的工艺要求，避免冲压成型时出现板材拉裂的问题。

　　从结构功能特性来看，一体冲压成型的翻边结构相比后期焊接环形套筒的结构，整体刚度更好，不存在焊缝渗漏的风险，加工工序更少，批量生产时的成本更低。方形板材的平面度需要控制在合理范围内，安装面的平面度公差不超过0.2mm每100mm长度，保证和对接设备贴合时不会出现缝隙，减少密封垫片的压缩量不均问题。翻边与方形板材衔接的圆角位置，需要根据板材厚度设置合理的内R角，通常内R角取值不小于板材厚度的1.5倍，避免冲压成型时圆角位置出现应力集中，长期受振动载荷影响出现开裂的情况。

　　在实际建模过程中，需要先确定方形板材的外轮廓尺寸，根据对接设备的安装面尺寸确定长宽参数，再根据对接管路的通径确定环形翻边的内径，之后结合板材厚度计算翻边的展开尺寸，避免成型后翻边高度达不到设计要求。很多设计人员在做这类零件建模时，容易忽略板材成型的减薄率问题，在翻边的圆角位置，板材会出现一定程度的减薄，如果是有承压要求的使用场景，需要在建模时提前预留足够的厚度余量，或者在工艺文件中注明圆角位置的最小厚度要求。另外，方形板材的边缘如果是采用焊接固定的方式，需要根据焊接工艺要求开设坡口，如果是采用螺栓连接的方式，需要在螺栓孔位置预留足够的扳手操作空间，避免安装时螺栓无法拧紧。

　　这类结构件在不同的使用场景下还需要做对应的表面处理，如果是用在普通室内干燥环境，做静电喷塑处理即可满足防锈要求，如果是用在潮湿或者有腐蚀介质的环境，需要采用镀锌或者不锈钢材质加工，提升零件的耐腐蚀能力。在管路对接的位置，如果需要密封，翻边的端面需要加工平整，保证和管路法兰或者卡箍密封面贴合紧密，不会出现泄漏。很多现场安装出现的密封问题，往往不是密封件选型的问题，而是这类结构件的翻边端面平面度不足，导致密封面存在缝隙，即使更换密封件也无法解决泄漏问题，这就要求在设计阶段明确形位公差要求，加工完成后对关键密封面做平面度检测。

　　从安装适配的角度来说，这类结构件的方形部分不需要做额外的加工，只要保证尺寸和对接面匹配即可，环形翻边部分的外径不需要过高的精度要求，只要内径尺寸和管路匹配，就可以满足安装需求。在做设备整体装配时，这类零件通常作为过渡连接件，不需要承受过大的结构载荷，主要承担管路对接、密封衔接的作用，所以在设计时不需要过度增加板材厚度造成材料浪费，只要满足刚度和密封要求即可。很多新手设计时容易保守选择过厚的板材，不仅增加了材料成本，还提升了冲压加工的难度，反而容易出现成型不良的问题。
