带法兰连接结构的45度弯管管路构件

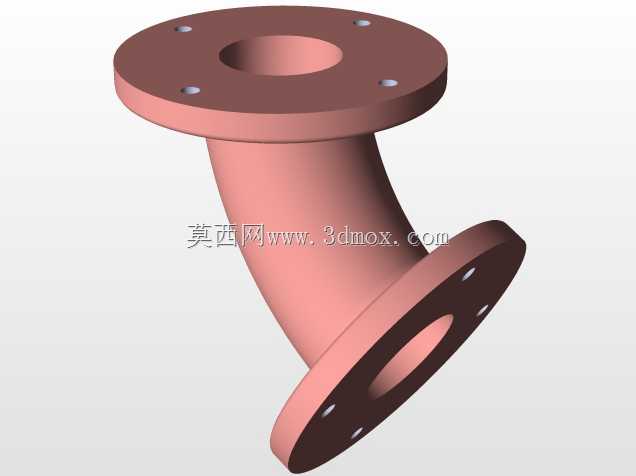

　　在流体输送管网、工艺管线布设、小型设备管路接驳场景中，带法兰的弯向管路构件是调整管路走向、规避布设障碍、匹配设备接口角度的核心基础零件，这类构件的设计合理性直接决定管路的密封可靠性、流阻损耗水平与长期运行稳定性。这款弯管采用两端带圆形法兰盘的一体式结构，弯转角度为45度，区别于常见的90度直角弯管，45度的弯转弧度能让管内流体在转向时的流向变化更平缓，大幅降低流体对管壁的冲刷作用力，同时减少局部流阻带来的压力损失，尤其适合对管路压降控制有要求的低压流体输送场景，比如循环冷却水管路、低压通风管路、小型化工工艺辅料输送管路等场景都能适配。

　　从结构设计逻辑来看，两端的法兰盘采用等径设计，法兰盘上均匀分布4个螺栓安装孔，孔位沿法兰圆周方向等角度排布，安装时无需刻意调整法兰周向角度，只要对齐两端对接法兰的孔位即可穿入螺栓紧固，能有效降低现场安装的对位难度，提升装配效率。法兰盘与弯管主体的衔接位置做了圆弧过渡处理，没有尖锐的直角应力集中结构，不管是铸件成型还是后续焊接加工，都能避免衔接位置出现应力开裂的问题，同时过渡圆弧也能减少流体在接口位置的涡流产生，进一步降低管路运行的振动与噪音。弯管主体的壁厚保持均匀一致，内壁做了顺滑过渡处理，没有凹凸台阶或者接缝残留，能避免管内输送介质残留堆积，在输送带有少量细小颗粒的流体时，也不容易出现管壁积料堵塞的问题。

　　在安装边界方面，这款弯管的两端法兰端面为平行偏置布局，安装时需要预留的轴向安装空间比90度弯管更小，在管线布设空间局促、无法容纳直角弯管转向半径的场景下，选用这款45度弯管可以更灵活地调整管线走向，不需要额外增加多段短管拼接来调整角度，减少管路的连接节点数量，也就降低了潜在的密封泄漏点。法兰盘的密封面为平面结构，适配常用的橡胶平垫片、四氟垫片等常规密封件，不需要定制特殊规格的密封配件，现场运维更换配件的通用性更强。螺栓孔的孔径适配常用的六角螺栓规格，安装时可以使用普通扳手或者套筒工具完成紧固作业，不需要特殊的专用安装工具。

　　从实际使用的工况适配性来看，这款弯管的结构强度可以满足低压管路的运行压力要求，法兰盘的厚度经过合理设计，在螺栓按标准扭矩紧固时，法兰盘不会出现翘曲变形，能保证密封面的压紧力均匀分布，避免局部密封不严出现渗漏。弯管的弯曲半径经过优化，既不会因为弯曲半径过小导致流体转向过于急促产生过大流阻，也不会因为弯曲半径过大导致构件整体占用空间过多，在流阻性能与安装空间占用之间做了平衡设计。在日常运维过程中，这种一体式法兰弯管不需要像拼接式弯管那样定期检查多个焊口或者连接口的密封情况，只需要定期检查法兰螺栓的紧固扭矩与垫片老化情况即可，运维工作量更低。在三维建模过程中，这类构件的参数化设计可以通过调整法兰直径、螺栓孔分布圆直径、弯管通径、弯曲角度等参数，快速衍生出适配不同通径、不同压力等级的系列化构件，能大幅提升管路系统三维布设的设计效率，减少重复建模的工作量，也方便在管线设计阶段提前校验安装空间、模拟流体走向、核算管路流阻，提前规避现场安装时出现的干涉、流阻过大等问题。
