半英寸规格软管套环连接结构

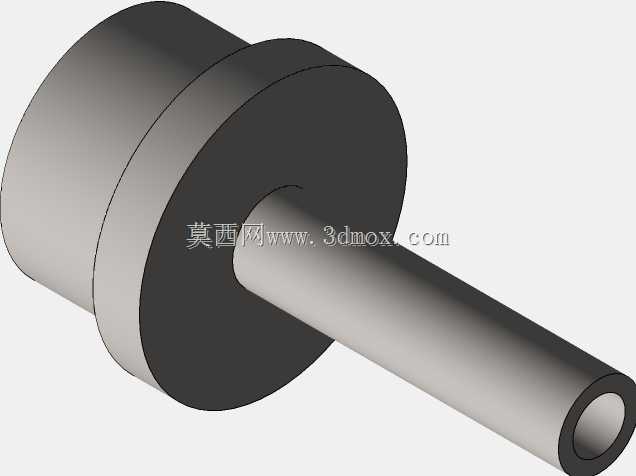

　　在流体输送管路的布设场景里，软管套环是保障管路连接可靠性的核心小尺寸部件，这类部件常被用在气动控制回路、低压输水输油管路、小型设备的冷却液输送路径中，很多现场施工的管路失效问题，追根溯源都是套环选型或结构设计不合理导致的。这款1-2英寸规格的软管套环，在结构设计上采用了阶梯式轴段配合法兰挡边的构型，伸入软管内部的轴段做了等径空心设计，既可以保证流体通过的通径面积，避免管路通流截面突变带来的压损，又能控制零件自身重量，减少软管端部的负重，避免软管长期负重出现弯折疲劳。外侧的大直径圆盘挡边是整个零件的受力核心，安装时挡边的内侧端面会完全贴合软管的端部切口，一方面可以限制套环伸入软管的深度，保证安装位置的一致性，

　　另一方面可以在软管端部做径向支撑，避免软管被管箍锁紧时出现端部外翻、密封面褶皱的问题。从安装边界来看，伸入软管的轴段外径和对应规格软管的内径做了小间隙配合设计，实际装配时不需要额外扩孔，只需要在轴段外壁涂抹少量润滑脂就可以顺利插入软管内部，挡边的外径比对应软管的外径大出固定数值，刚好可以给外置的喉箍或者钢丝绑扎留出限位空间，避免锁紧件在管路振动时出现滑移脱落。很多现场维护人员容易忽略套环的内壁粗糙度要求，这款套环的内壁做了光滑过渡处理，流体经过时不会产生紊流，也不会因为内壁凹凸不平残留输送介质的杂质，在输送冷却液或者低压润滑油的场景里，可以减少杂质堆积造成的管路堵塞风险。在设计思路上，这款套环没有采用额外的密封沟槽结构，

　　而是依靠轴段和软管内壁的过盈配合，加上挡边和软管端面的贴合实现密封，这种结构更适合低压、常温的管路场景，相比带密封槽的复杂结构，加工难度更低，批量生产时的一致性更容易控制，也不会因为密封圈老化出现密封失效的问题。从实际使用的工况适配性来看，这款套环可以适配橡胶软管、PVC软管、普通编织软管等多种常见的柔性管路，在小型自动化设备的气路连接、农用小型灌溉管路的接驳、实验室小型流体试验装置的管路搭建场景里都能适用。很多设计人员在选型软管套环时，只关注通径匹配，忽略了挡边的厚度参数，这款套环的挡边厚度做了针对性优化，既不会因为厚度过薄导致锁紧时挡边变形，也不会因为厚度过大占用过多的管路安装空间，在管路密集排布的设备内部，

　　相邻管路之间不会因为套环的突出尺寸出现干涉。另外，套环的空心轴段端部做了微小的倒角处理，插入软管时不会刮伤软管的内壁橡胶层，避免软管内壁出现划痕导致的密封隐患，长期使用时也不会因为内壁损伤扩展出现软管破裂的问题。在管路检修时，这种一体式结构的套环拆卸也很方便，只需要松开外部的锁紧件，就可以将套环从软管中拔出，不需要破坏软管本身，重复利用率更高，对于需要经常拆装维护的试验管路来说，这种结构的配件可以有效降低维护成本。
