SUPERIORELECTRIC1EC系列滚筒冷却风机结构

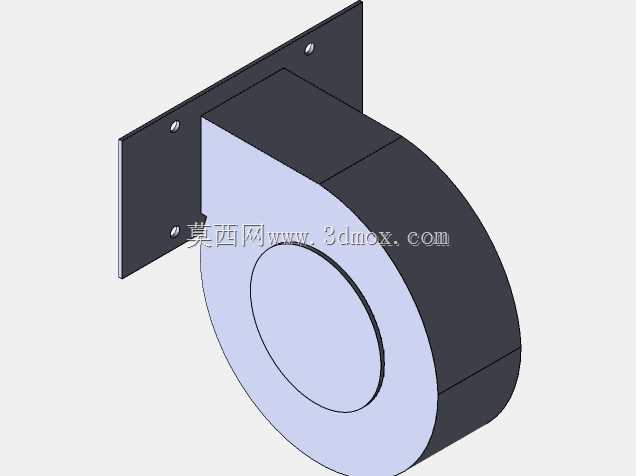

　　这款滚筒冷却风扇属于前向多翼离心式通风部件，核心应用场景集中在工业电控柜散热、小型工业设备舱体通风、精密加工设备局部冷却、通讯基站设备舱空气循环这类需要定向风压输送的工况中，和普通轴流风扇直吹的散热逻辑不同，它依靠蜗壳结构将叶轮旋转产生的离心力转化为定向风压，能在有限安装空间内输出更高的静压，克服风道、防尘网带来的风阻，避免轴流风扇在高阻工况下风量骤降的问题。从实际使用场景来看，这类风机常被布置在设备侧部安装板位置，通过安装法兰直接固定在设备舱壁上，进风侧正对舱内发热元件集中区域，出风方向顺着蜗壳出口导向，可直接对接设备预留的通风风道，将设备内部功率元件、电路板、伺服驱动器工作产生的热量持续带出舱外，相比同功率轴流风扇，

　　它的出风指向性更强，不会出现气流在舱内乱流导致的热量淤积问题，尤其适合内部结构紧凑、发热元件排布密集的工业设备。从功能特性上看，这款风机采用单进风离心结构，叶轮为滚筒式多翼设计，叶片采用等距前向圆弧构型，叶轮转动时气流从轴向进入叶轮腔，在叶片推动下获得动能后进入蜗壳流道，蜗壳采用对数螺旋线型面设计，能逐步将气流的动压转化为静压，降低流道内的涡流损耗，提升出风效率；安装侧的法兰板为平板式结构，三个固定孔呈三角排布，安装时不需要额外制作转接支架，直接通过螺栓即可固定在设备舱的预留安装位上，法兰与蜗壳主体为一体式刚性连接，能避免风机运行时的振动传递到设备舱壁，降低运行共振产生的噪音。从设计思路层面拆解，

　　这款模型的建模逻辑完全贴合实际钣金加工工艺：蜗壳主体采用等壁厚钣金折弯成型，建模时先绘制螺旋线蜗壳型面的展开轮廓，通过钣金折弯特征生成蜗壳腔体，再将法兰安装板与蜗壳侧边做焊接贴合处理，叶轮部分采用薄壁圆筒加环形端盖的结构，叶片均匀排布在叶轮筒体内壁，进风侧的圆形端盖做了卷边处理，避免高速转动时的锐边风险，同时能引导气流平顺进入叶轮腔，减少进风端的紊流噪音；蜗壳的出风口做了平直段延伸设计，长度刚好满足对接常规通风软管或者设备出风格栅的需求，不需要额外加装转接风嘴。关于安装边界与尺寸适配，这款风机的安装法兰为矩形平板结构，三个安装孔的孔位公差按照通用工业设备安装标准预留，适配M4规格的固定螺栓，安装时法兰与舱壁之间可加装橡胶减震垫，

　　进一步降低运行振动传递；风机整体的轴向安装深度较浅，适合安装在舱壁与内部元件间距较小的设备中，不会占用过多舱内有效空间，叶轮与蜗壳内壁之间预留了均匀的转动间隙，既避免了转动干涉，也不会因为间隙过大导致风压泄漏损失；进风侧的圆形进风口直径与叶轮内径匹配，进风端没有多余的遮挡结构，能保证最大进风面积，出风侧的矩形出风口尺寸经过风压计算匹配，在额定转速下能输出满足小型设备散热需求的风量与静压，适配的工作场景覆盖了环境温度在-10℃到60℃之间的工业室内工况，可长期连续运行。在结构细节处理上，这款模型还原了实际产品的工艺细节：法兰板上的固定孔做了沉头处理，螺栓安装后头部不会突出法兰平面，保证安装后法兰与舱壁完全贴合；蜗壳的拼接焊缝位置做了平滑处理，建模时没有保留突兀的焊缝凸起，符合实际钣金件打磨后的外观状态；叶轮与电机连接的轮毂位置做了加强筋结构，能保证叶轮高速转动时的结构强度，避免长期运行出现叶轮变形的问题。对于结构设计从业者来说，这类风机模型可直接套用在设备散热系统的布局设计中，不需要重新绘制风机的三维轮廓，能直接在装配体中校验安装干涉、预留通风间隙，也可以根据实际设备的散热需求调整风机的安装角度，适配不同的出风方向需求；对于设备选型人员来说，模型的安装尺寸、外形轮廓完全匹配同系列实物产品，可直接用于设备的三维布局评审，确认安装空间是否满足要求，提前规避安装时出现的空间不足、孔位不对中的问题。
