履带式车辆转向轭操控结构设计

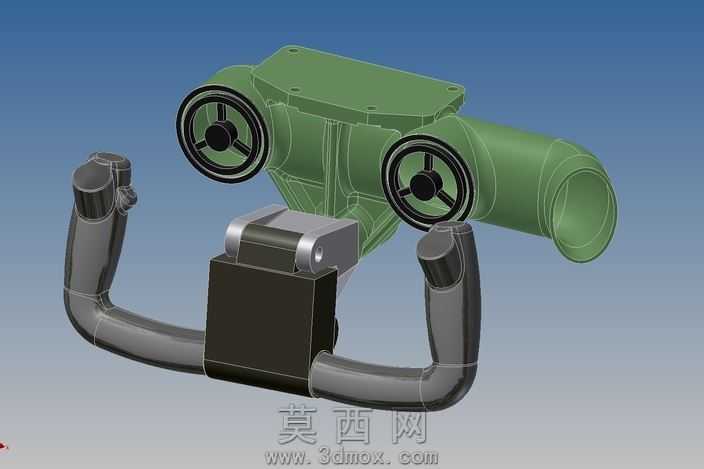

本作品为履带式车辆配套的转向轭操控结构三维建模成果，建模过程中严格遵循履带车辆转向操控的人机工程要求与机械传动逻辑，先通过草绘定位整体装配基准，依次完成转向轭主体基座、双侧操控手轮、U型握持转向把手、中间连接铰接模块、下部安装固定座的零件建模，再按照实际装配约束完成整体组装。建模阶段对各部件的配合公差做了合理预留，铰接转动部位预留了标准转动间隙，固定连接部位设置了对应的安装孔位与贴合面，保证结构符合实际生产装配的工艺要求。材质渲染部分，转向轭主体基座采用军绿色哑光工程塑料材质，模拟履带车辆常用的玻纤增强尼龙壳体质感，表面添加细微的磨砂颗粒纹理还原真实注塑件的表面效果；双侧操控手轮采用黑色硬质橡胶搭配亮面金属包边，手轮轮辐做了圆角过渡处理，握持部位添加防滑纹理细节；U型转向把手采用深灰色软质包覆材质，模拟实际车辆上的防滑握把胶层质感，表面做了轻微的柔化反光处理，还原软质材料的光学特性；中间铰接模块采用银灰色金属材质，添加轻微的拉丝纹理表现金属机加工的表面质感；下部固定座采用黑色哑光金属材质，表面做了氧化发黑的质感处理，边缘做了倒角去毛刺的细节处理，还原真实金属结构件的加工特征。结构设计上，该转向轭集成了转向操控与功能调节的双重作用，双侧手轮可独立转动实现对应侧履带的转速调节，U型把手可绕铰接轴转动实现整体转向操控，下部固定座可直接与车辆操控台的安装基座对接，整体结构紧凑，操控行程符合人机操作的舒适范围，各操作部件的位置布局充分考虑了驾驶员坐姿下的操作可达性，避免操作过程中出现肢体干涉。设计过程中反复调整了把手的弯曲弧度与手轮的安装角度，保证驾驶员握持时手腕处于自然放松状态，长时间操作不易产生疲劳，同时对整体结构的壁厚做了均匀化处理，避免注塑生产过程中出现缩痕、翘曲等缺陷，金属部件的壁厚也做了等强度优化，在保证结构强度满足使用要求的前提下尽可能降低整体重量，适配履带车辆轻量化的设计需求。
