立式液压瓶式千斤顶结构三维建模

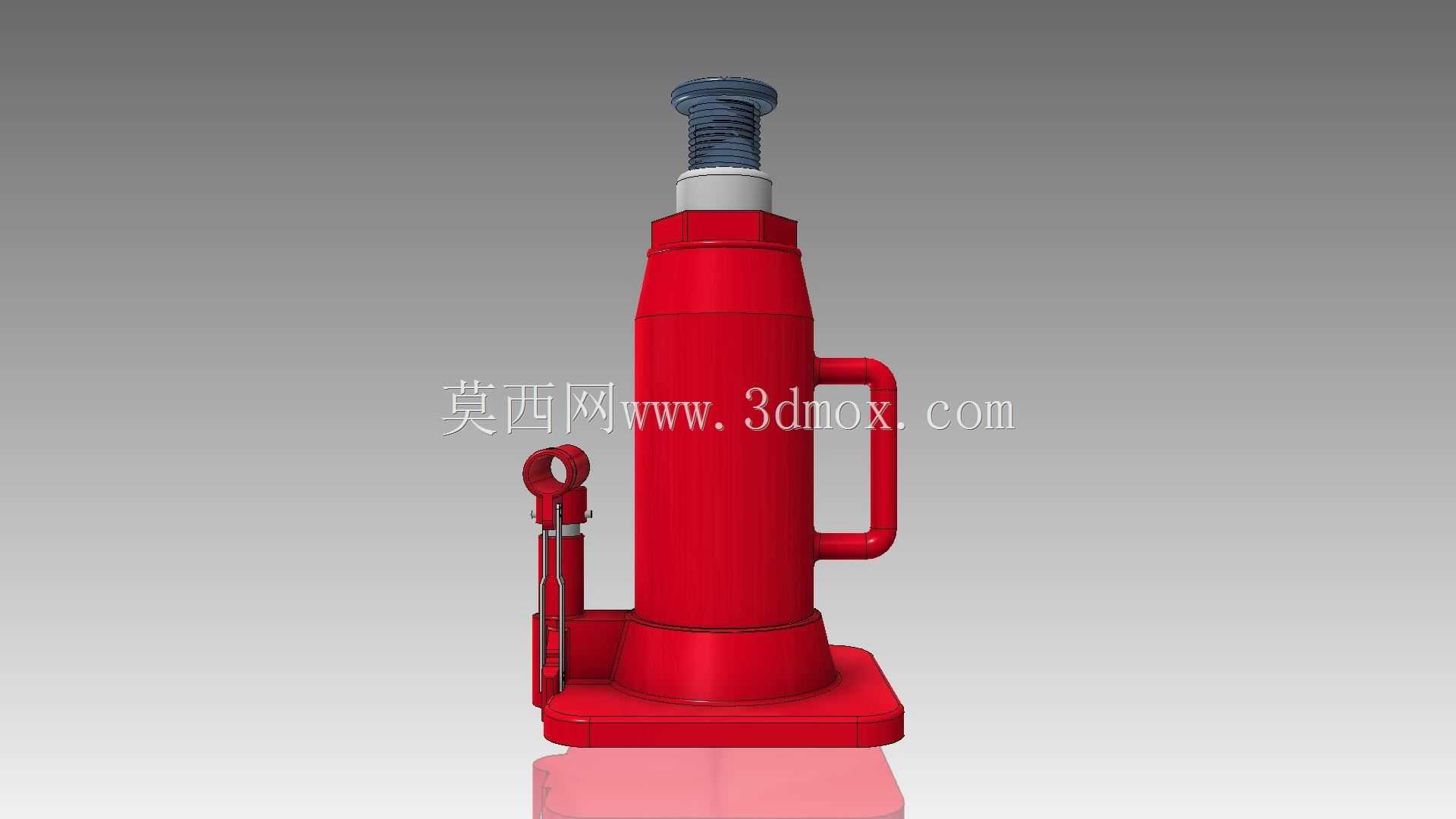

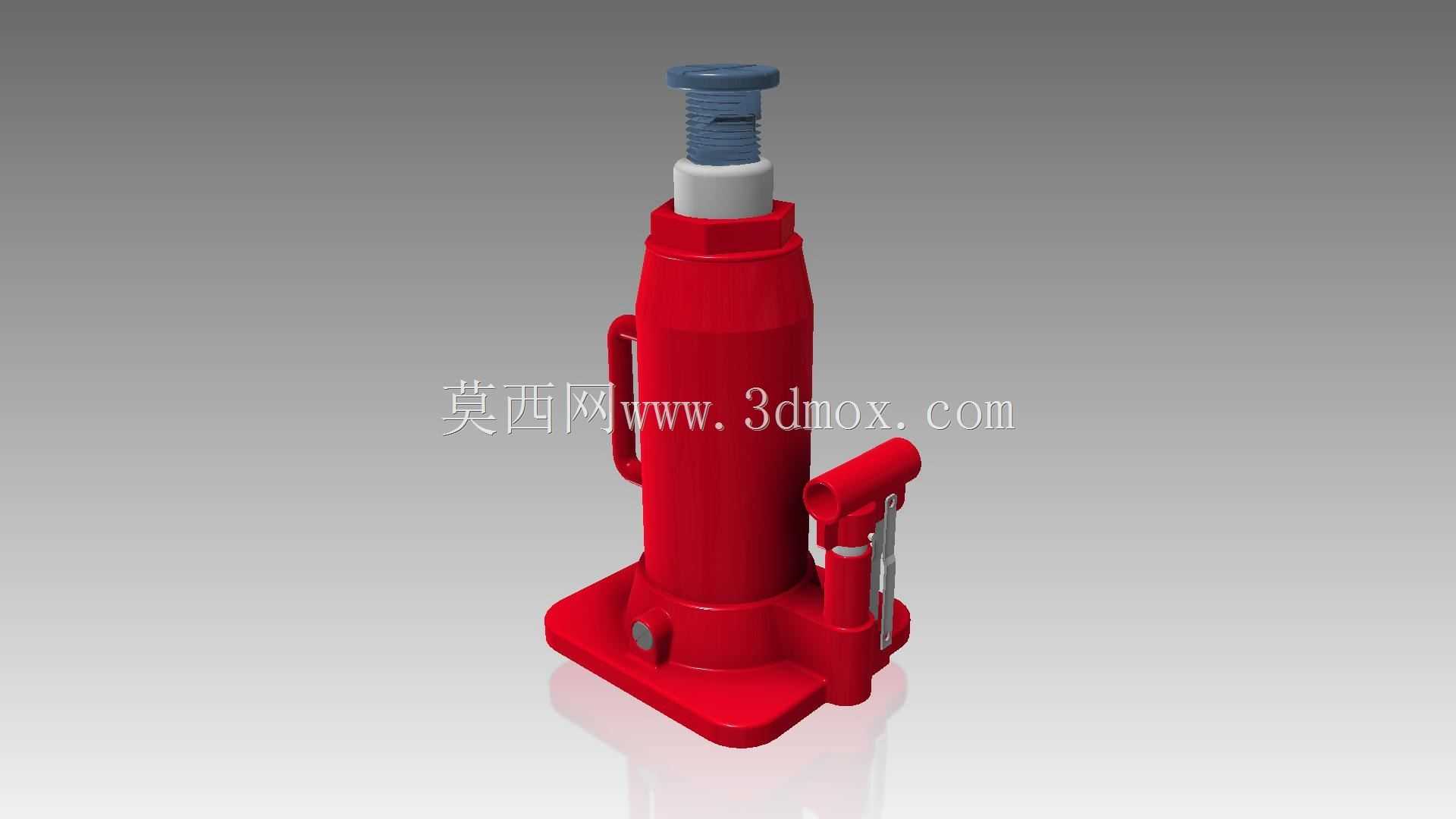

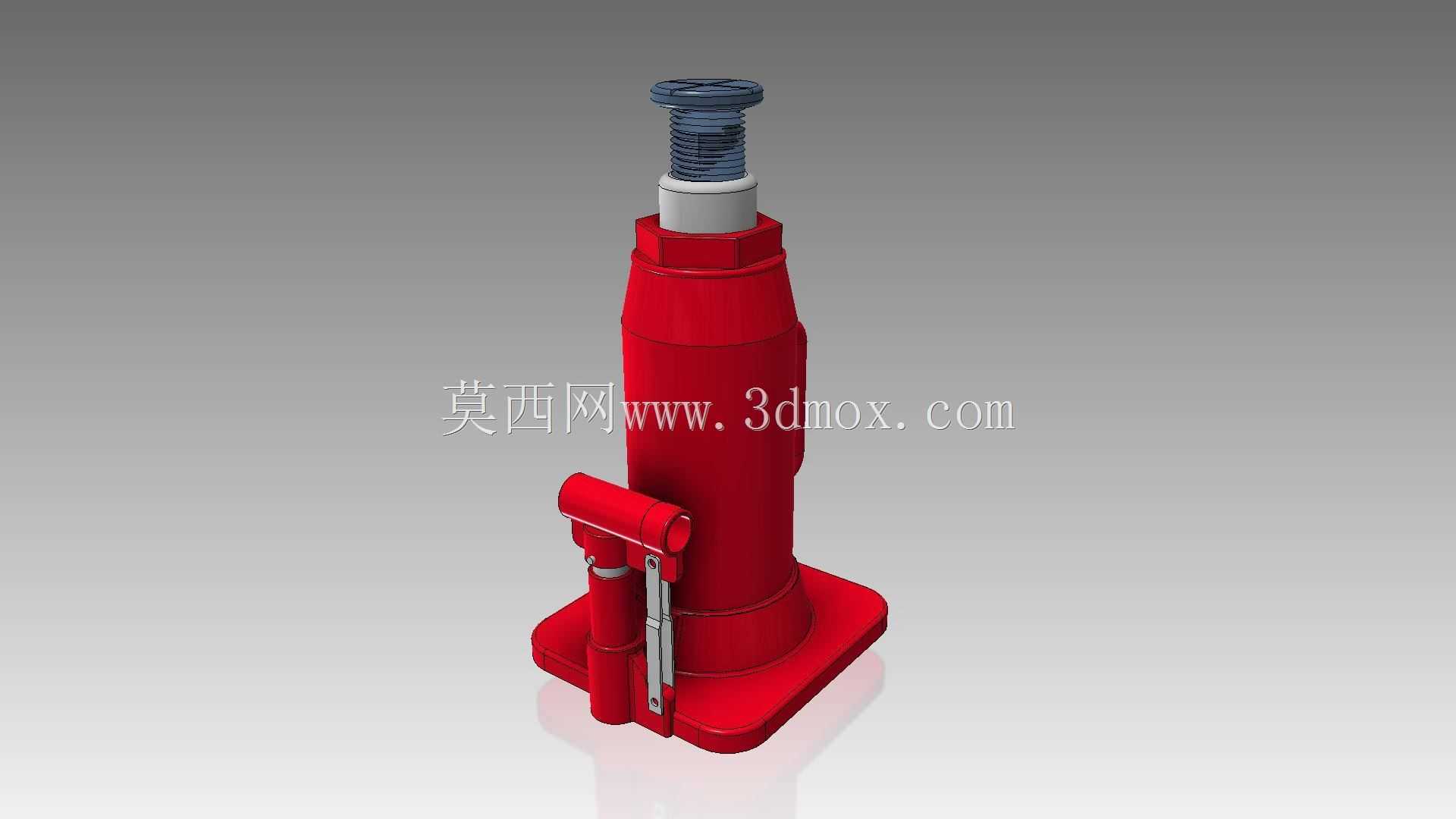

　　在汽修维保、小型设备安装、建筑构件临时顶升、仓储重物移位这类作业场景里，瓶式千斤顶是出场率极高的小型液压起重机具，相比剪式、卧式千斤顶，它的结构更紧凑，垂直顶升行程内的承载刚性更强，适合在垂直空间有限但需要大吨位顶升力的作业点位使用。这款瓶式千斤顶的建模完全按照实际量产的液压千斤顶结构还原，从底部的方形支撑底座开始，底座做了加厚的承压面设计，边缘做了小尺寸的圆角过渡，避免应力集中在直角棱边位置，底座底面为全平面设计，作业时需要放置在硬度足够的平整支撑面上，防止承压时底座下陷导致顶升倾斜，底座与主油缸筒体采用一体化的焊接结构建模，还原了实际产品中焊缝的位置与结构过渡，保证油缸筒体与底座的连接强度能承受满负载时的垂直压应力。

　　主油缸筒体是整个千斤顶的核心承载结构，建模时还原了筒体的壁厚设计，内部的活塞顶升杆做了阶梯轴结构，最顶端的可调螺杆采用梯形螺纹设计，可根据作业需要旋转调整伸出长度，弥补固定顶升行程的不足，顶端的承压帽做了带防滑槽的圆形端面，接触被顶升物体时能增大摩擦力，避免顶升过程中出现滑移偏载。油缸侧面的手动泵体结构完全按照实际结构还原，包括泵芯、压杆铰接座、回油阀旋钮的位置与外形，压杆的铰接位置做了销轴连接的结构细节，回油阀旋钮做了滚花防滑的外形设计，方便作业时徒手旋转操作泄压。油缸侧面还设计了一体式的搬运提手，提手为圆钢弯折成型，与筒体焊接固定，方便单人短距离转移机具。从设计逻辑上看，

　　这款瓶式千斤顶的所有结构都围绕“小体积大顶升力”的核心需求展开，整体外形为近似圆柱体加方形底座的组合，最大外轮廓直径控制在较小范围内，能伸入设备底部、车辆底盘下方这类狭窄空间作业，底座的安装边界为方形平面，作业时所需的最小放置空间略大于底座尺寸即可，不需要额外的安装固定，属于便携式临时顶升机具。建模过程中对液压流道的内部结构做了简化处理，但外部所有操作部件、承载部件的装配关系、尺寸比例都严格参照实物测绘参数还原，活塞顶升杆的最大伸出长度、可调螺杆的调节行程都符合常规6吨级瓶式千斤顶的参数范围，油缸筒体的高度与底座厚度的比例经过校核，保证顶升最大行程时整机的重心仍落在底座支撑面范围内，避免出现侧翻风险。在实际应用中，

　　这类瓶式千斤顶常配合安全支架使用，仅用于重物的顶升作业，不能作为长期支撑的承载部件，回油阀的开度控制决定了重物下降的速度，建模时还原了回油阀的操作位置，能直观展示泄压操作的人机交互位置。整个模型的结构拆分清晰，可直接用于装配干涉检查、作业场景模拟、液压机具结构教学等场景，所有外露部件的外形都还原了实际产品的工艺特征，比如油缸外表面的喷涂质感、金属部件的机加工面特征、塑料旋钮的外形细节，没有做过度的艺术化夸张，完全贴合工程实际中的产品形态。对于结构设计从业者来说，这个模型可以直观展示立式液压千斤顶的力传递路径：压杆手动施压带动泵芯将液压油压入主油缸，推动活塞顶升杆上升承重，回油阀打开后液压油回流，活塞在重物压力下回落，整个力流路径从顶端承压帽到顶升活塞，再通过油缸筒体传递到底座，最终分散到支撑地面，每个承载部件的截面尺寸都匹配对应吨位的压应力要求，没有冗余的结构设计，充分体现了小型液压起重工具的紧凑化设计思路。
