手动叶片压力机圆形压合工作部件结构

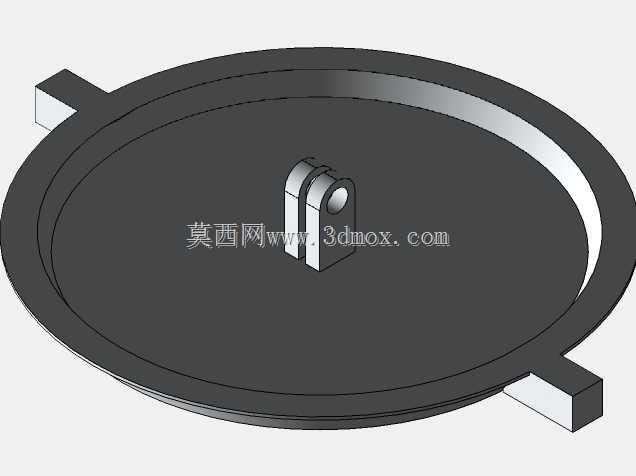

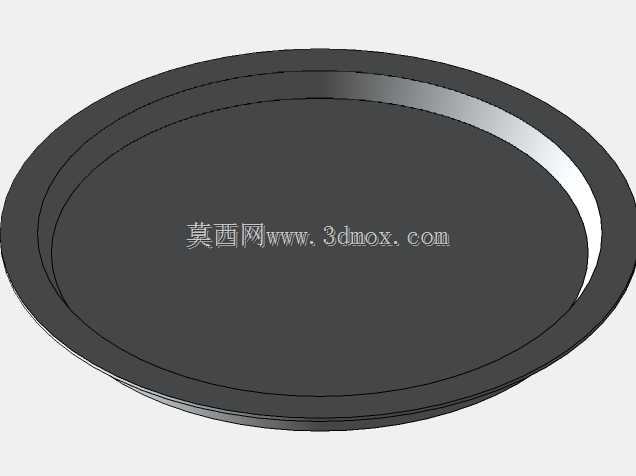

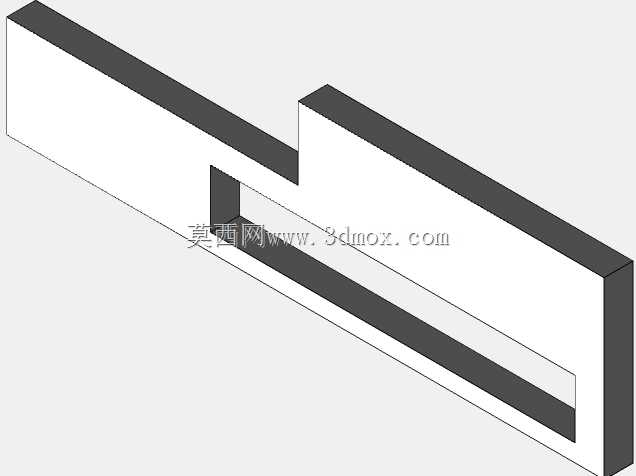

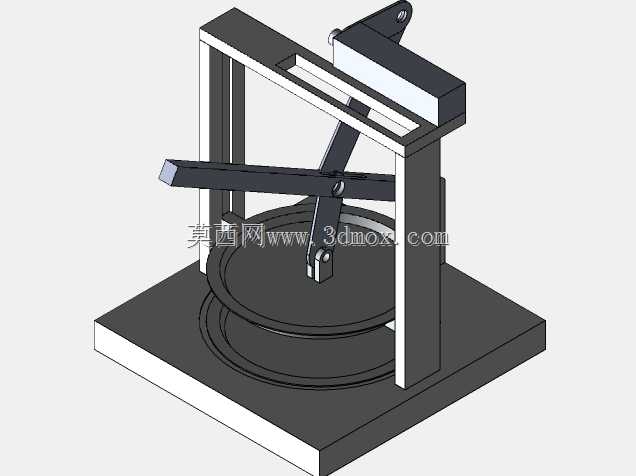

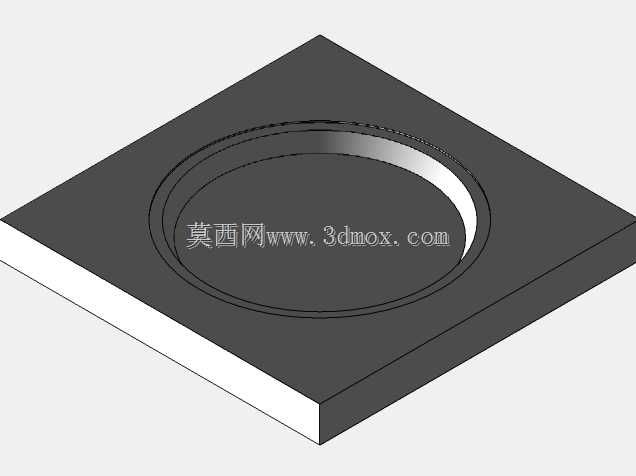

　　在小型零部件压装、薄材冲切、小批量试样压制的车间作业场景里，手动叶片压力机的圆形压合部件是直接决定作业精度与压合面受力均匀度的核心执行端，区别于大吨位液压压机的重型压头结构，这类手动驱动的压盘部件更适配小载荷、高频次的手工作业工位，常见于电子接插件压装、薄铝片冲孔、纸质垫片裁切、小型轴承外圈压入基座这类对压合面平面度有要求，但总压力需求不超过10kN的作业场景。从结构设计逻辑来看，这个圆形压盘采用了双层台阶式的轮廓设计，外层的环形凸边并非冗余结构，一方面是作为压合行程的硬限位，当压盘下行到设定位置时，环形边会先接触工装基座的定位面，避免中心压合面过压损伤工件表面，另一方面这个环形结构也承担了导向过程中的径向限位作用，

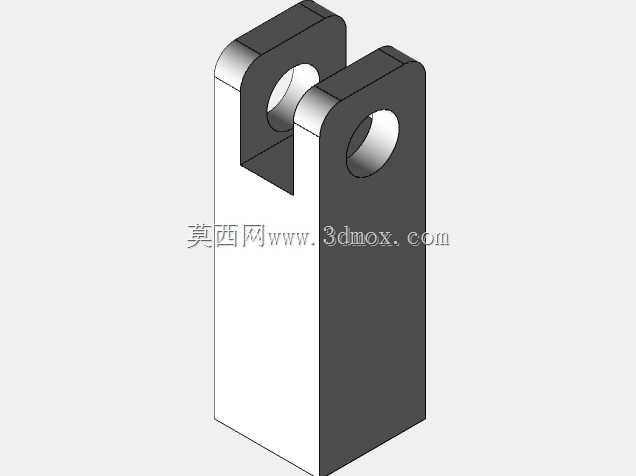

　　和压机立柱上的导向套配合时，能减少压盘下行过程中的偏摆量，相比单平面的压头结构，带台阶环形边的压盘在压合薄型片状工件时，能先压住工件外圈防止材料滑移，再通过中心平面完成压合动作，大幅降低薄材压合时的起皱、偏移问题。从安装边界来看，这个压盘的中心预留了和压机驱动螺杆连接的装配位，连接位采用内止口加螺栓锁紧的结构，安装时不需要额外做同轴度调校，止口本身的配合公差就能保证压盘和驱动螺杆的同轴度控制在0.05mm以内，压盘的整体外径根据适配的6s工位压机尺寸设计，刚好匹配常见的120mm见方的小型工装夹具安装空间，不需要对现有手动压机的工作台做额外改造就能直接换装。在功能特性上，压盘的工作面做了精磨处理，表面粗糙度控制在Ra1.6以内，

　　压合软质材料比如橡胶垫片、塑料绝缘片的时候，不会在工件表面留下压痕，外层环形边的底面比中心压合面高出0.2mm，这个高度差是经过反复验证的，既可以在压合行程末端起到限位作用，又不会因为高度差过大导致中心压合力不足，针对不同厚度的工件，只需要调整压机驱动螺杆的下行行程，不需要更换压盘就能适配0.1mm到5mm厚度范围内的片状工件压合作业。设计过程中特意规避了传统手动压机压头的尖角结构，所有边缘都做了R2的圆角处理，一方面是避免操作人员手动送料时被尖锐边缘划伤，另一方面圆角结构也能减少压盘和工装导向件之间的剐蹭，延长导向套的使用寿命，压盘的整体厚度经过载荷校核，在满载荷10kN的压力下，中心平面的变形量不超过0.02mm，

　　完全满足小型零件压装的平面度要求，不会出现压合面中间凹陷导致工件压合不实的问题。在实际车间应用里，这类压盘部件还可以根据作业需求更换不同的工作面附件，比如在中心位置加装冲孔冲头、压印字模，就能快速切换作业功能，不需要更换整个压头组件，台阶式的环形结构也可以作为定位基准，配合带定位槽的工装板使用时，能快速完成压盘和工装的对位，减少换产调整的时间，相比异形结构的压头，圆形压盘的加工难度更低，后期维护时如果工作面出现划痕，只需要在外圆磨床上重新精磨工作面就能重复使用，维护成本远低于异形压头。针对手动操作的特性，这个压盘的重量控制在合理范围内，不会因为自重过大导致手动操作时压机出现滑锤问题，操作人员扳动压机手柄时的力反馈更均匀，能精准控制压合的压力大小，避免压力过大压碎脆性工件，比如压装陶瓷绝缘片、玻璃镜片这类易碎零件时，均匀的受力面和可控的行程限位能把工件压损率控制在极低水平。
