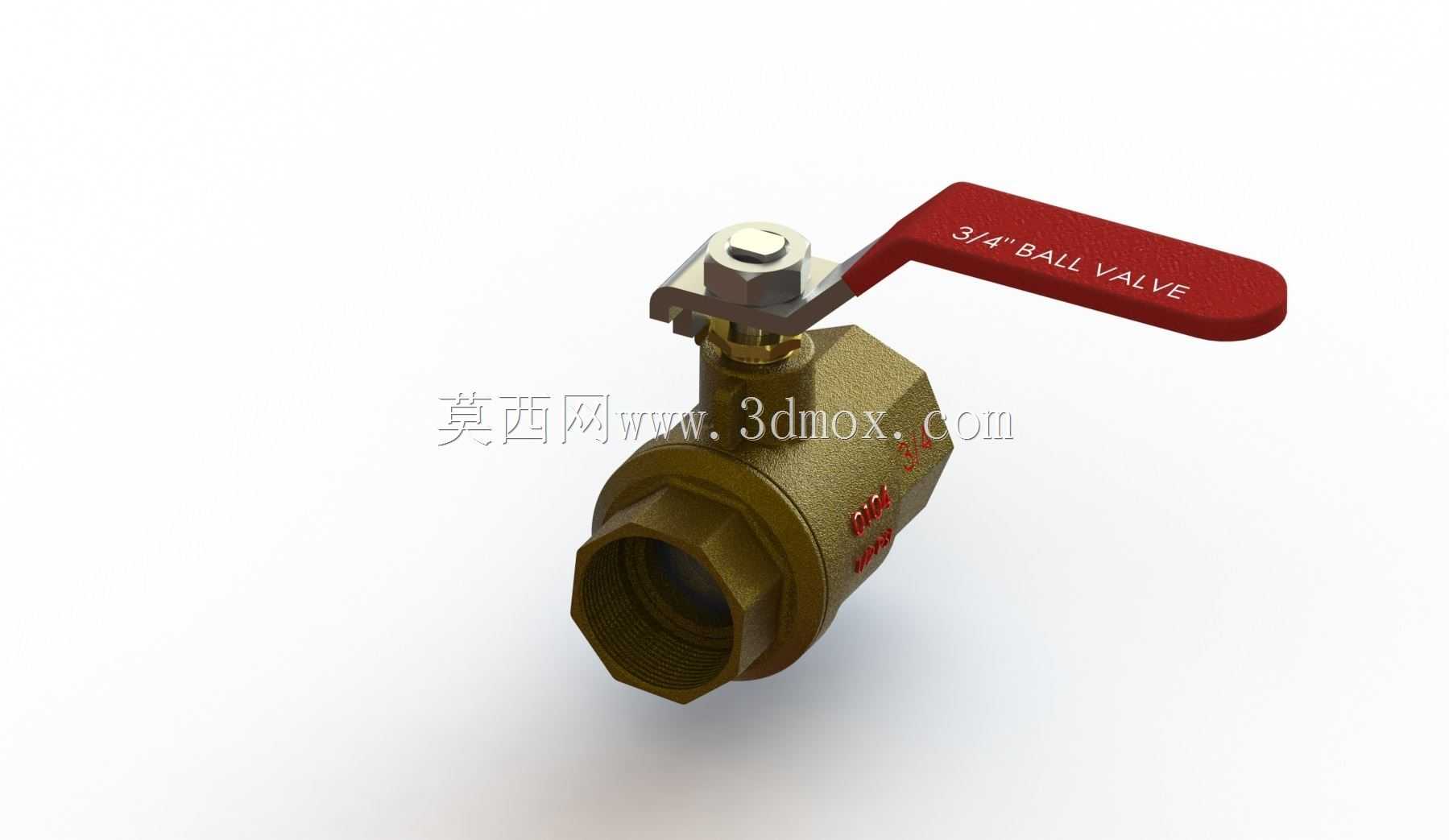

四分之三英寸内螺纹手动铜球阀结构设计

　　在民用给排水、小型液压站回路、低压气动输送、暖通空调支管等常见的流体管路场景里，这类公称通径对应3/4英寸的内螺纹球阀是应用频次极高的通断控制元件，日常工况下主要承担管路介质的截断与导通功能，部分带调节特性的同结构产品也可实现小范围流量调节，但绝大多数同规格产品的核心定位还是快速通断，相比闸阀、截止阀，它的开关行程更短，手柄旋转90度即可完成全开到全关的动作，操作效率更高，流阻更小，全开状态下介质通道几乎无遮挡，压损可以控制在极低水平，适合对管路压力损失敏感的场景。

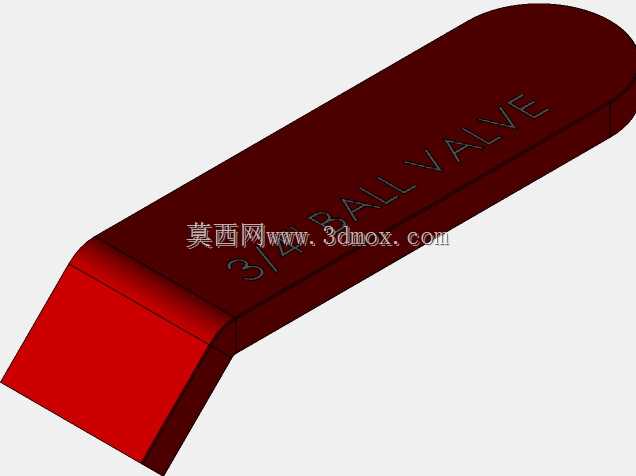

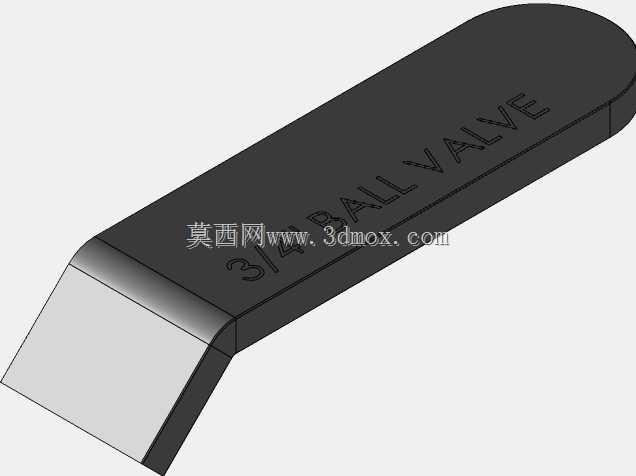

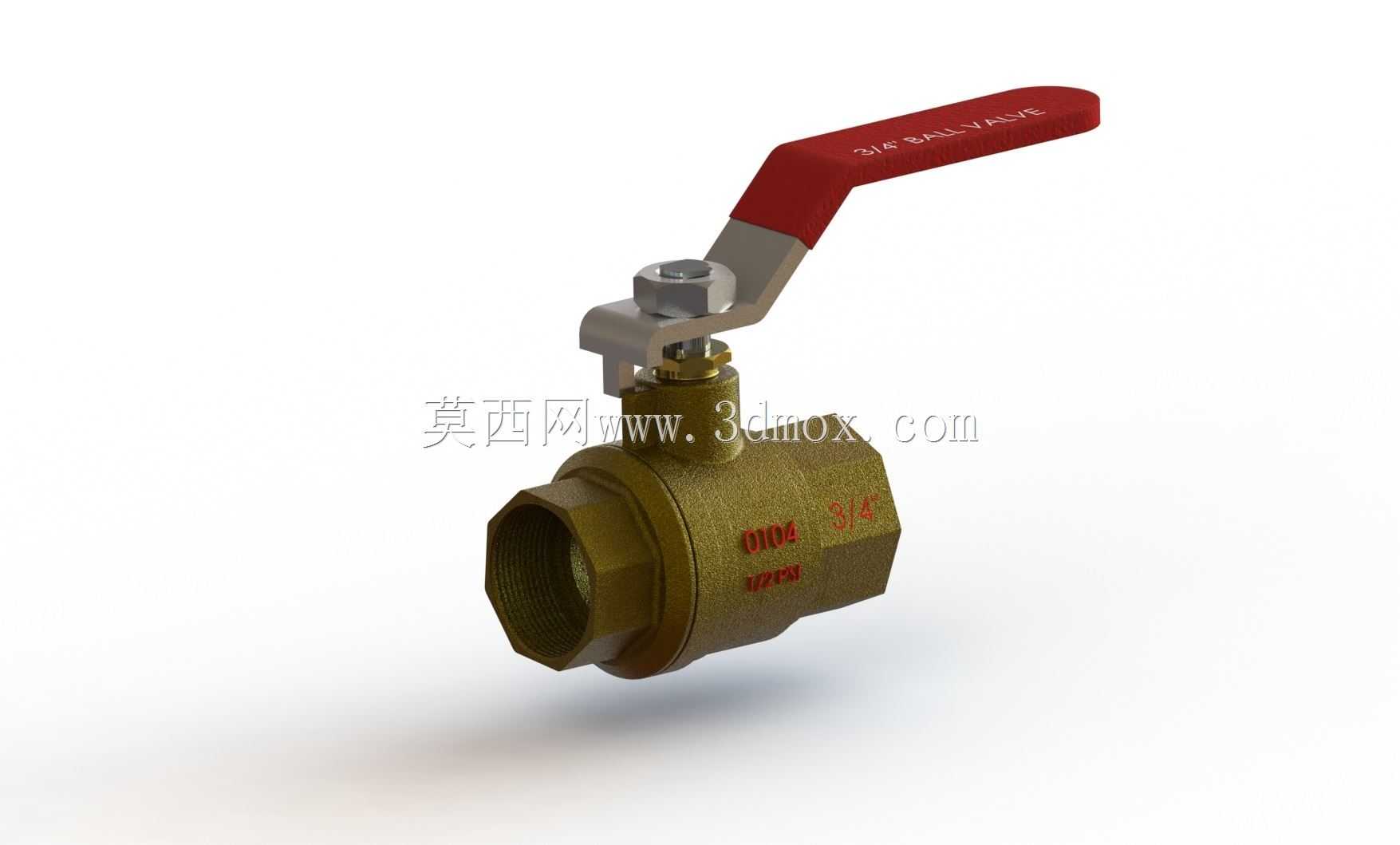

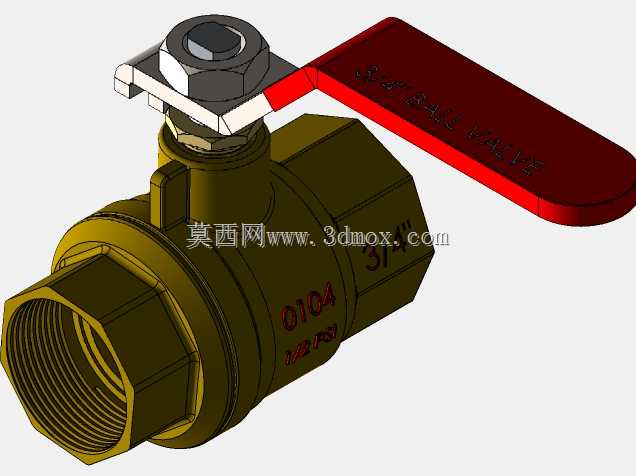

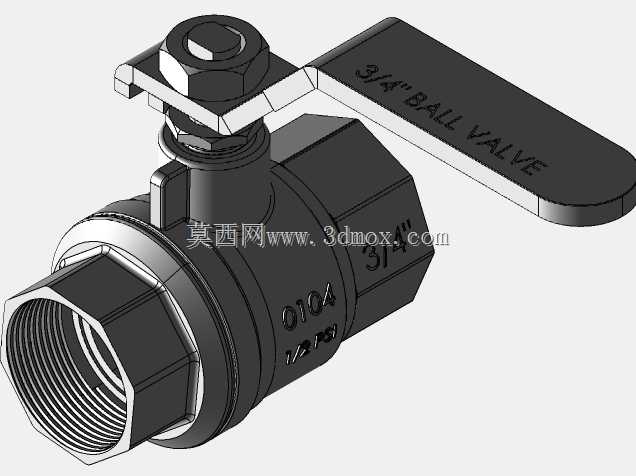

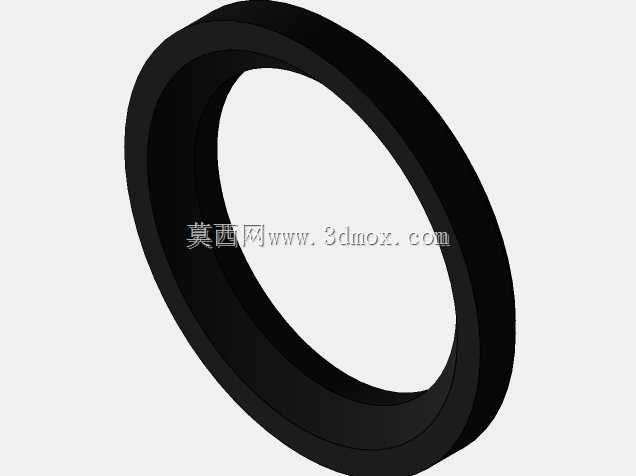

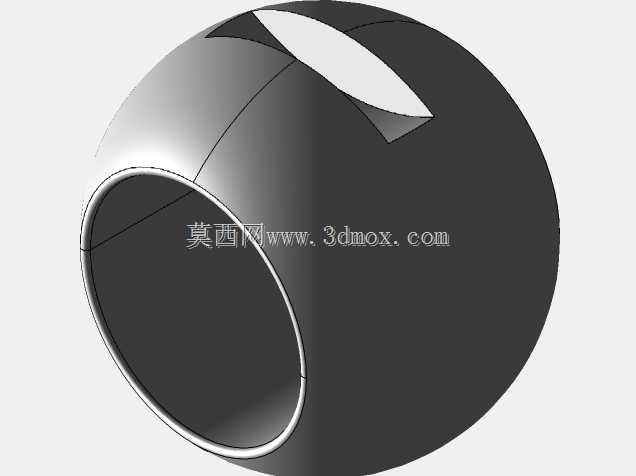

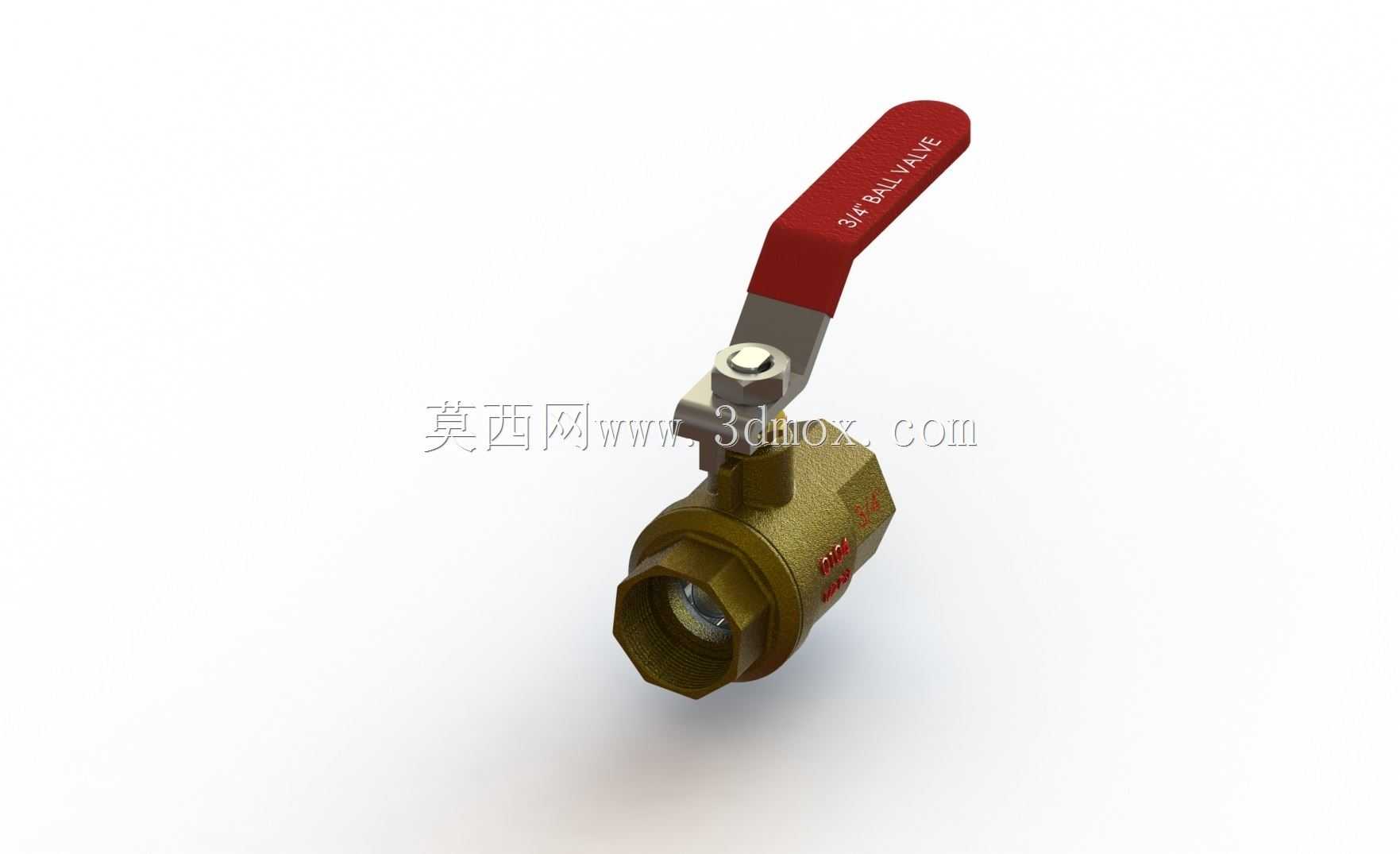

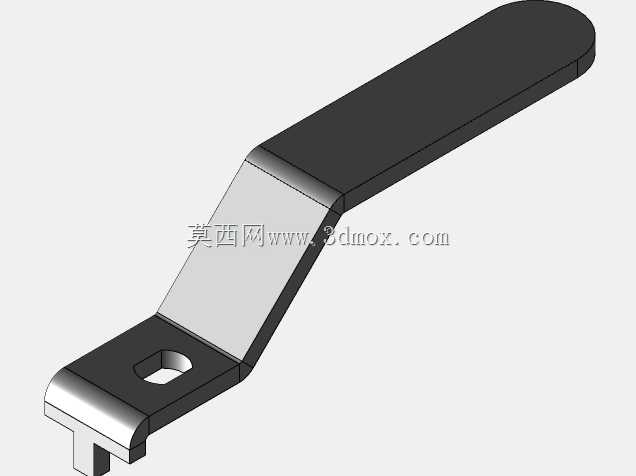

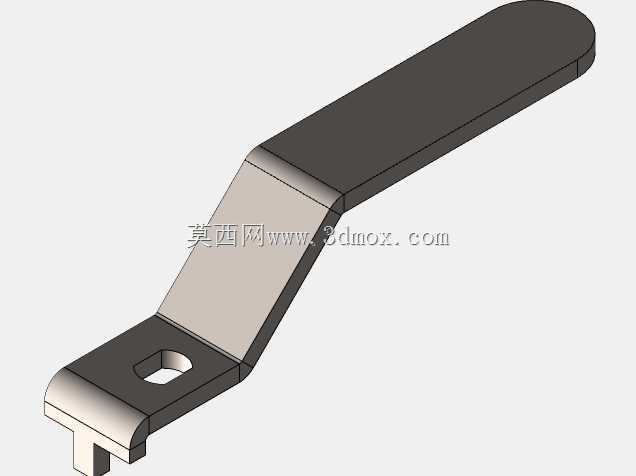

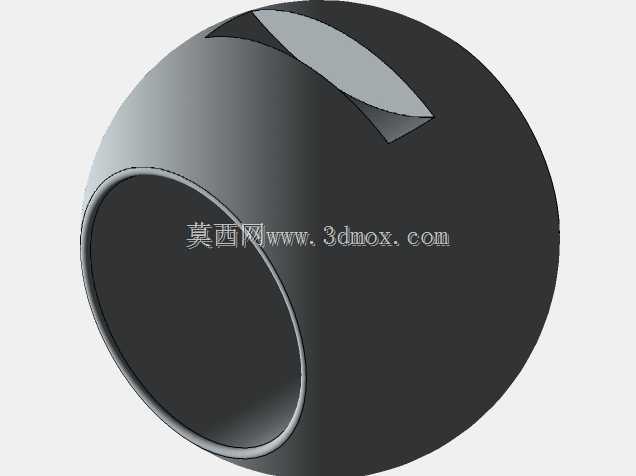

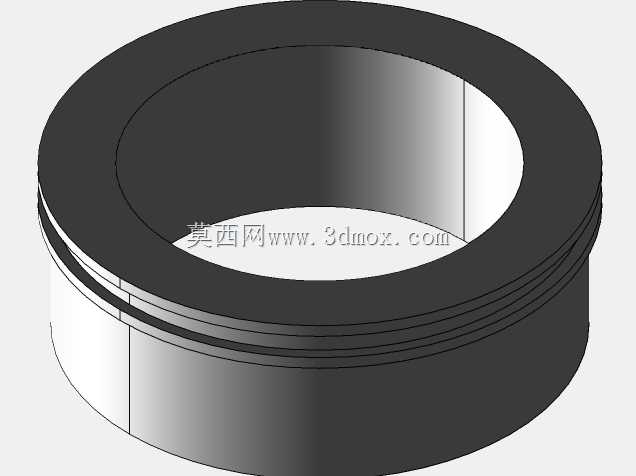

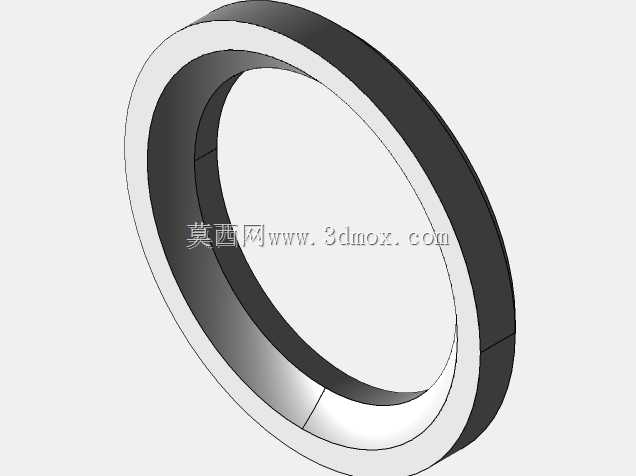

　　从结构设计逻辑来看，这款球阀采用浮动式球芯结构，球芯为带通孔的铜质球体，上下依靠PTFE密封阀座实现径向密封，阀杆从阀体上部穿出，通过扁位结构与球芯顶部的槽位配合传递扭矩，阀杆位置设置有多层密封填料，避免介质从阀杆配合间隙渗漏，手柄采用杠杆式结构，红色包覆层既起到防锈作用，也能通过颜色直观标识阀门开关状态——通常手柄与管路轴向平行时为全开，垂直时为全关，现场巡检时无需凑近观察阀位即可快速判断管路通断状态。阀体采用锻造黄铜材质，相比铸造铜件，致密度更高，承压能力更强，抗砂眼渗漏的表现更好，适合1.6MPa及以下的水、油气、非腐蚀性轻质油品介质工况。

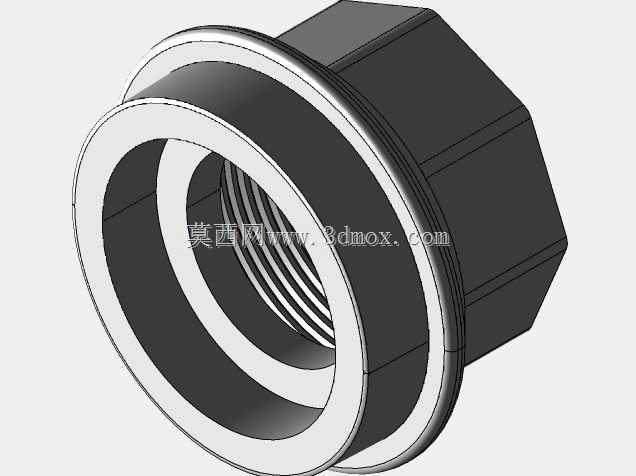

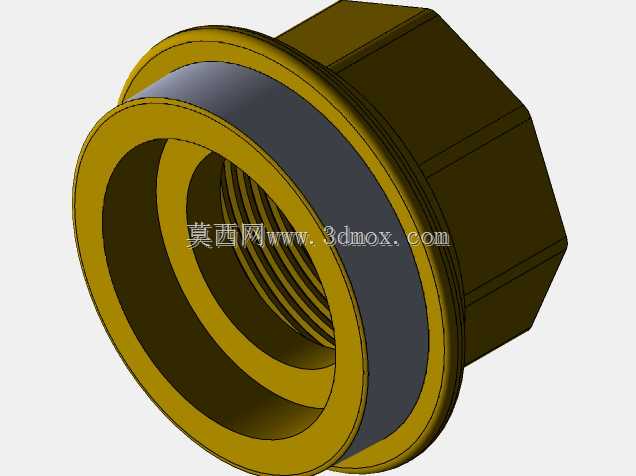

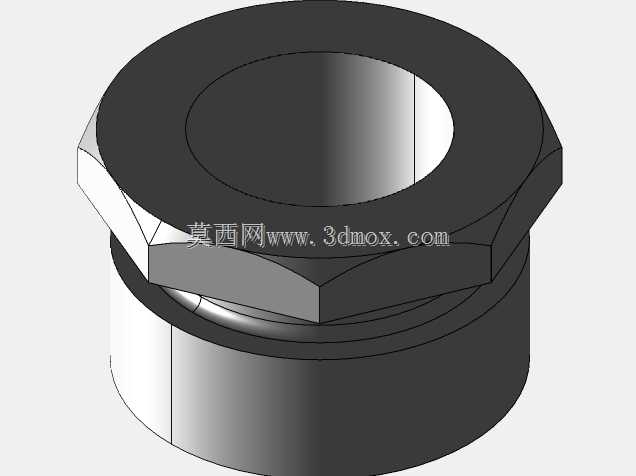

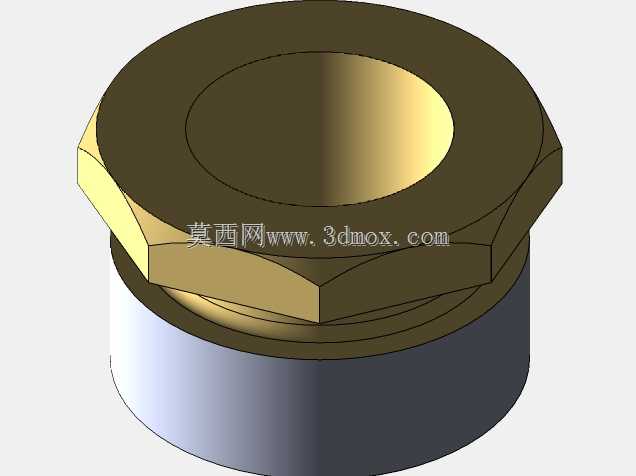

　　安装边界方面，这款球阀两端为标准G3/4内管螺纹，也就是日常俗称的6分接口，匹配同规格外螺纹的管路接头，安装时需要注意预留足够的手柄操作空间，手柄旋转90度的扫掠范围内不能有其他管路、结构件遮挡，否则会导致阀门无法完全开关到位，长期半开半关状态会冲刷密封阀座，大幅缩短使用寿命。阀体本身的轴向长度控制在常规螺纹球阀的标准尺寸范围内，替换同规格旧阀时无需改动现有管路的裁切长度，直接拧下旧阀更换新阀即可完成维护，互换性较强。

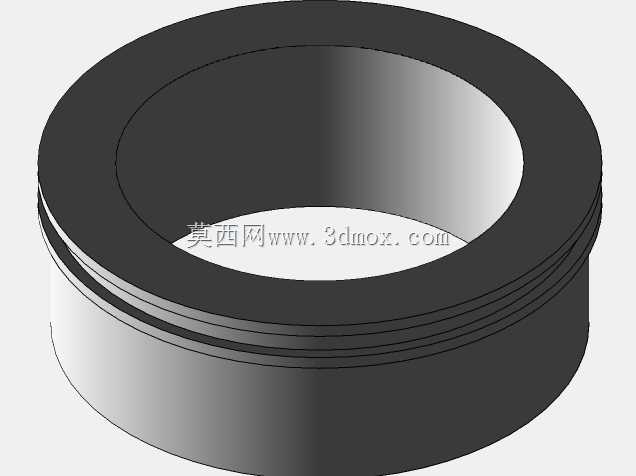

　　设计过程中需要重点关注几个配合公差：首先是球芯与阀座的配合过盈量，过盈量太大会导致开关扭矩过大，手动操作费力，长期使用还会加速密封面磨损；过盈量太小则会出现低压渗漏的问题，通常需要根据密封材质的硬度、工作温度区间调整配合尺寸。其次是阀杆与阀体上盖的配合间隙，既要保证阀杆转动灵活无卡滞，也要保证密封填料能充分填充间隙，避免带压工况下出现外漏。另外阀体两端的螺纹同轴度也需要严格控制，若两端螺纹不同轴，安装时会出现强行别劲的情况，长期受力会导致阀体开裂，尤其是冬季低温环境下，铜材质低温脆性上升，安装应力叠加温度应力很容易出现阀体损坏的问题。

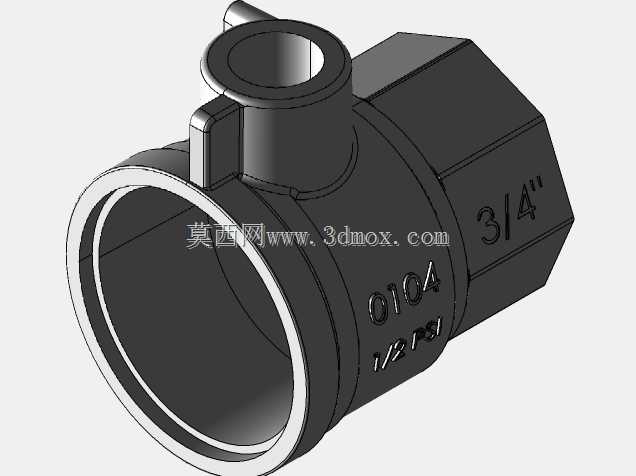

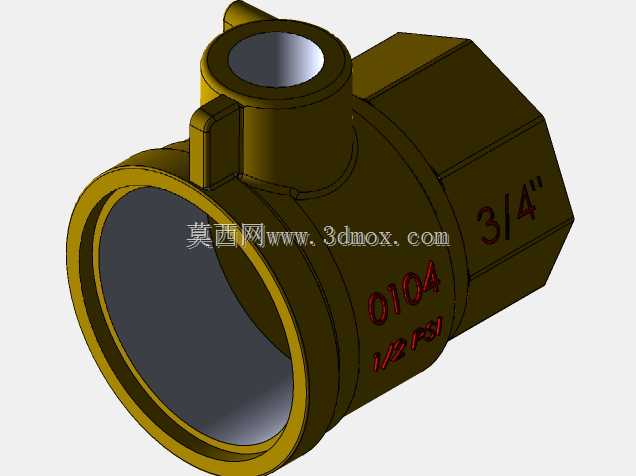

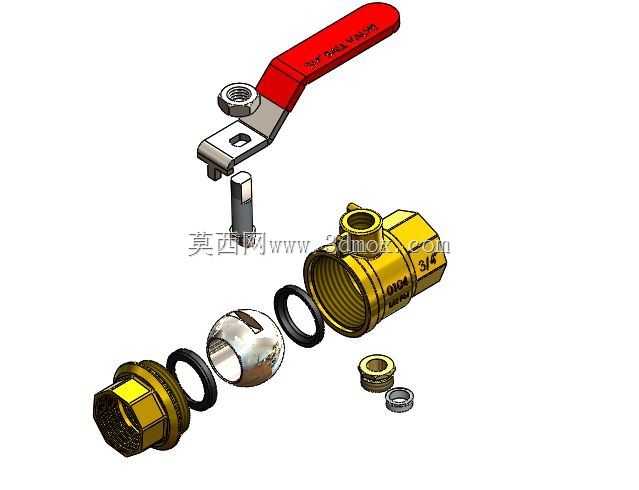

　　实际选型应用时，这类铜质球阀不适合用于高温蒸汽、强腐蚀性酸碱介质、含固体颗粒较多的污水工况，蒸汽工况长期高温会导致PTFE密封件老化失效，腐蚀性介质会腐蚀铜质阀体与球芯，含颗粒介质会划伤球芯密封面导致内漏。在普通民用自来水、常温压缩空气、低压液压回油、采暖热水支管等场景下，这类球阀的使用寿命可以达到上万次开关循环，维护成本极低，出现渗漏时仅需更换阀座密封件或阀杆填料即可继续使用，无需整体更换阀体，是中小通径管路通断控制的高性价比选择。建模过程中需要还原各零件的装配关系，包括手柄与阀杆的防松螺母结构、阀杆的防吹出设计——也就是阀杆下部设置凸台，从阀体内部装配，即使带压工况下松开上部压盖，阀杆也不会被内部压力顶出造成介质喷溅，这是压力管路阀门必须具备的安全结构，建模时不能遗漏这个细节，否则结构设计不符合阀门安全规范。另外阀体上的标识也需要准确，包括通径标识、公称压力标识、介质流向标识（球阀通常为双向流通，部分带节流结构的会标注流向），这些标识是现场安装、运维的重要参考，建模时需要在阀体对应位置保留标识的刻画特征，保证模型与实际产品的一致性。
