带感应功能的自动翻盖垃圾箱盖结构

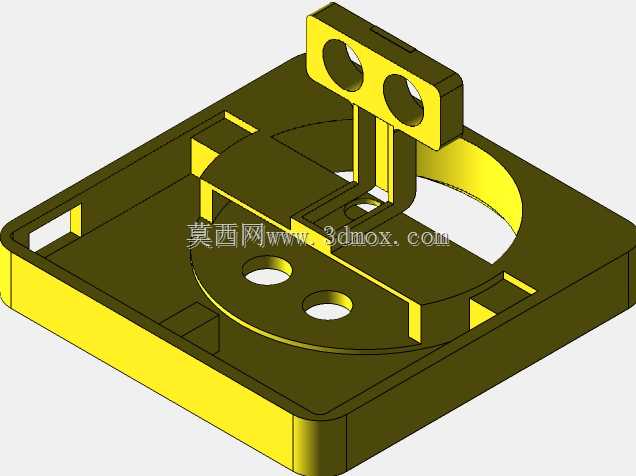

　　这款自动翻盖垃圾箱盖的结构设计，主要面向公共办公区、医疗场所、居家厨卫等需要无接触投放垃圾的场景，核心解决传统翻盖垃圾桶需要手动触碰带来的交叉污染问题，同时兼顾垃圾满溢提示、开盖动作过载保护的实用需求，适配常规方形垃圾桶的安装接口，不需要对现有桶身做大规模改造即可完成装配。从结构布局来看，整体采用方形底座作为承载主体，底座预留与桶身上沿匹配的卡接边框，安装时直接扣合在桶口即可，底座中部开设圆形垃圾投放口，投放口边缘做圆弧过渡处理，避免投放垃圾时边角刮破垃圾袋，也能减少垃圾残留在结构缝隙的概率。翻盖的驱动铰接座设置在投放口后侧，采用双铰接耳的支撑结构，铰接轴贯穿翻盖连接端的轴孔，两侧预留足够的转动间隙，避免长期使用磨损后出现卡滞，

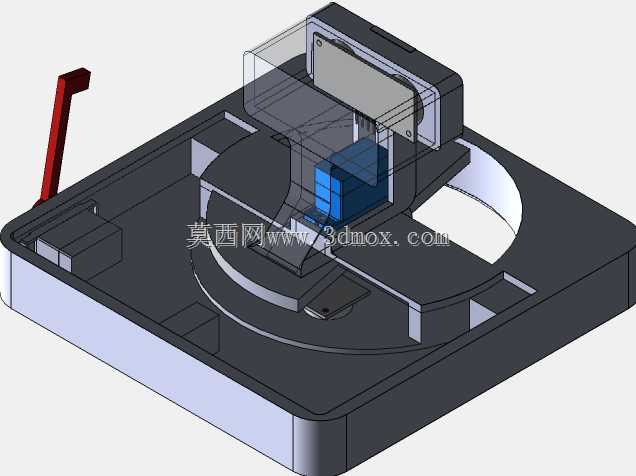

　　铰接座内部预留两个微型伺服执行器的安装位，其中一个执行器直接驱动翻盖绕铰接轴转动，完成开盖、合盖的动作，另一个执行器配套内置的旗形升降挡片，当检测到投放口附近垃圾堆积过高时，挡片抬升提示用户及时清理，避免垃圾溢出到桶外。感应元件的布局经过实际场景验证，两个人体感应超声波传感器分别布置在铰接座前端的两个安装孔内，探测角度覆盖投放口前方0到30度的扇形区域，探测距离可根据使用场景调整，公共区域可设置为30cm触发，居家场景可缩短至15cm避免误触发；满溢检测传感器布置在投放口旁侧的两个沉孔内，斜向朝向桶内空间，当桶内垃圾堆积到距离桶口10cm位置时触发满溢信号，配合铰接座上的提示结构给出提醒。过载指示结构集成在翻盖驱动的传动路径上，

　　当翻盖转动过程中碰到障碍物、或者被外力卡住无法转动时，传动路径上的弹性触发结构会动作，触发过载信号后驱动执行器立刻反转复位，避免堵转烧坏驱动元件，也能防止夹伤误触碰的使用者。设计过程中充分考虑了日常使用的维护需求，所有电子元件的安装位都采用可拆卸的卡扣结构，不需要拆解整体底座即可更换故障元件，底座与翻盖的配合面预留密封胶条的安装槽，合盖后胶条被压缩1.5mm，能够阻挡桶内异味散出，也能避免小飞虫从缝隙飞出。整体结构的壁厚设置为2.5mm，采用常用的ABS或PP注塑工艺即可生产，所有加强筋的厚度不超过壁厚的0.6倍，避免注塑过程中出现缩痕影响外观和结构强度，铰接位置的轴孔采用自润滑的结构设计，

　　不需要额外添加润滑脂即可保证上万次开合无卡滞。安装边界方面，底座整体外形尺寸适配常规20L到30L方形家用垃圾桶的桶口尺寸，后侧铰接座突出底座上表面的高度不超过8cm，不会因为结构过高影响垃圾桶嵌入橱柜或者放置在桌下的使用需求，翻盖打开后的最大仰角为105度，打开状态下翻盖不会遮挡投放口的有效通过面积，大体积垃圾投放也不会出现磕碰。电路走线全部隐藏在底座背面的走线槽内，走线槽配套卡扣式盖板，避免线路外露被垃圾腐蚀或者被用户扯断，电池仓设置在底座后侧的边角位置，采用常规干电池或者小型锂电池供电，不需要外接电源线，摆放位置不受电源插座的限制，适合各种无预留电源的场景使用。
