三芯通讯连接多针插头适配结构

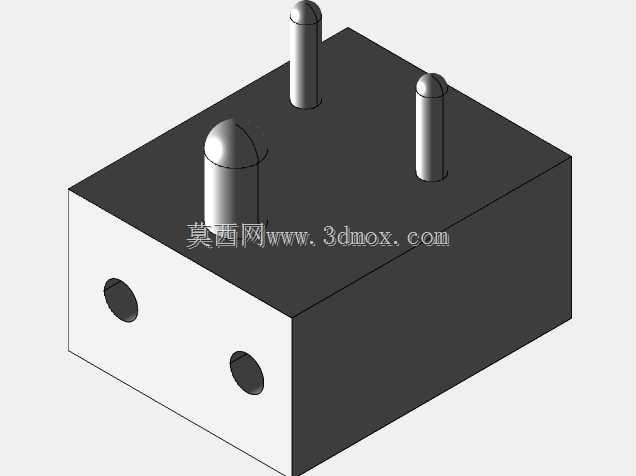

　　在工业通讯布线、消费电子内部信号传输、小型测控设备接线场景里，这类三触点多针插头是小电流信号回路里最常用的互连部件，不同于大电流动力接插件，它的核心设计目标是保证信号传输的接触稳定性，同时兼顾狭小安装空间内的装配便捷性。从结构上看，主体采用方块式基座设计，三个插针采用圆头导向结构，插针顶端做圆弧过渡处理，装配时不需要严格对准插孔倒角就能顺利滑入对接端，能有效减少现场装配时的插针弯折风险，这类故障在直头尖顶插针的现场施工中占比接近三成，圆弧端头的设计能大幅降低装配损耗。基座侧面预留的两个横向通孔是安装固定位，可穿入M2规格的紧固螺丝，将插头基座固定在设备面板或者内置安装支架上，避免设备运行过程中受线缆拖拽力导致插针接触偏移，

　　固定孔的位置做了沉台处理，螺丝锁紧后端头不会突出基座表面，不会和周边相邻的元器件产生干涉。插针的排布采用非对称三角布局，三个插针的中心距按照常用3pin信号接插件的通用间距设定，能兼容市面上主流的同规格插孔基座，不会出现定制化结构无法适配通用配件的问题，插针根部和基座的结合位置做了密封凸台，压接装配后凸台嵌入基座对应的卡槽内，能避免插针受侧向力时出现根部松动，长期使用后不会出现接触电阻升高的问题。基座的棱角位置全部做了R0.5的圆角处理，一方面是注塑成型时能减少应力集中，降低基座冷却过程中出现翘曲变形的概率，另一方面在手工装配时不会划伤操作人员的手部，也不会刮伤相邻线缆的绝缘层。这类插头主要用于传输低压直流控制信号、

　　传感器采集的弱电流信号，额定载流按照单针1A设计，接触电阻控制在5毫欧以内，能满足绝大多数工业现场小信号传输的需求，不会因为接触压降影响信号采集精度。设计过程中优先考虑了模具成型的工艺性，基座主体采用等壁厚设计，壁厚均匀控制在1.2mm，注塑时不会出现壁厚差导致的缩痕、缺料问题，插针采用压装工艺和基座结合，不需要做嵌件注塑，能大幅降低生产制造成本，压装的插针如果出现个别损坏，还可以单独更换，不需要整体报废整个插头，后期维护成本更低。安装边界上，基座的整体外形尺寸控制在紧凑范围内，对接方向的预留装配空间只需要比基座外形大3mm即可完成插合操作，侧面固定螺丝的操作空间预留4mm就能满足螺丝刀的操作需求，

　　非常适合在高密度安装的通讯设备内部、小型分布式采集模块上使用，不会占用过多的内部布线空间。插针的外露长度做了精准控制，对接时插针先接触插孔内的导电弹片，再完成基座的贴合定位，能保证插合过程中三个触点的接触同步性，不会出现单个针先接触导致的信号瞬时误触发问题，对于需要带电插拔的维护场景，这种同步接触设计能减少信号冲击对后端采集电路的影响。基座的材质选用常规的阻燃PBT材质，绝缘强度能满足AC500V的耐压要求，在设备出现局部过流故障时不会出现基座引燃的风险，符合电子配件的阻燃安全要求。
