壁挂式手机承托固定支架结构设计

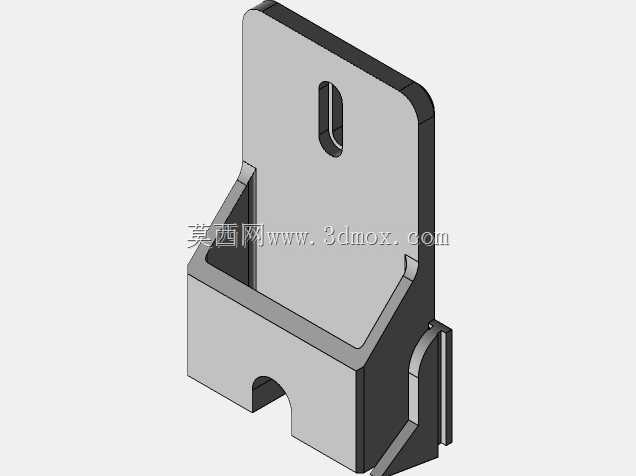

　　日常工位、墙面充电场景下，零散放置的移动设备常出现线缆缠绕、设备滑落磕碰的问题，这款壁挂式移动支架正是针对这类场景开发的承托固定结构，可适配常规尺寸的智能手机，满足墙面、设备侧壁等垂直安装面的固定需求。从结构设计逻辑来看，整体采用一体化成型思路，没有额外的拼接装配部件，适配3D打印的快速成型工艺，打印完成后无需额外组装即可直接投入使用，降低了小批量制作的工序成本。主体承托板为带圆角的矩形薄板结构，板面中部开设长条形腰型孔，一方面可以减少打印过程中的材料消耗，降低整体自重，另一方面能够为设备背部的散热留出对流空间，避免设备长时间放置充电时热量积聚，同时腰型孔也可作为走线通道，让充电线缆从背部穿出，保持正面走线整洁。

　　承托板底部设置向前延伸的L型托边，托边中部开设半圆形缺口，该缺口专门为充电线缆预留走位空间，当设备放置在支架上充电时，线缆可从缺口处自然引出，不会被托边挤压弯折，延长线缆使用寿命，托边的向上翻边高度经过测算，刚好能卡住常规厚度手机的底部边缘，即使设备带常规保护壳也能稳定承托，不会出现滑脱问题。支架背部两侧设置对称的卡扣式挂装结构，该结构为带导向斜面的弹性卡边，安装时可直接卡入预先固定在墙面的卡扣座或者对应宽度的安装导轨上，无需额外螺丝固定，拆卸时只需轻微向上抬起即可取下支架，方便调整安装位置或者清理支架积灰。安装边界方面，支架整体厚度控制在较薄的区间，不会过多占用墙面外的空间，背部挂装结构的间距适配常规墙面理线夹、

　　标准导轨的安装尺寸，用户可根据使用场景选择粘胶固定或者螺丝固定的底座搭配使用。承托板的宽度尺寸覆盖主流6英寸左右手机的宽度范围，托边的承托深度足够支撑设备重心，即使设备倾斜靠在承托板上，整体重心也落在托边的支撑范围内，不会出现前倾翻倒的问题。细节处理上，所有外露边缘都做了圆角过渡处理，没有尖锐的棱角，避免取放设备时刮伤手机外壳或者划伤使用者手部，承托板与托边的连接处做了加厚的圆角过渡，提升结构连接处的强度，避免长期承重后连接处出现断裂问题。在实际使用场景中，这款支架可安装在办公桌旁的墙面、床头墙面、充电桩侧壁、设备操作面板旁等位置，既可以作为手机充电时的固定放置位，也可以作为视频通话、观看教程内容时的支撑结构，解放使用者的双手。

　　针对3D打印的工艺特性，结构设计时所有壁厚都保持均匀，避免出现壁厚突变导致的打印翘曲、填充不均问题，打印时无需添加过多支撑结构，仅需在背部卡扣位置添加少量易拆除的支撑即可，降低打印后处理的工作量。结构的受力路径经过优化，设备放置后的重力通过托边传递到两侧的连接筋，再分散到整个承托板背部，最终传递到安装固定点，整体受力均匀，长期使用不会出现局部变形的问题。
