三层堆叠式GPS定位器PCB固定防护壳体

项目分类:通讯工具类 发布时间:2022-07-30 ID:691377
  • 三层堆叠式GPS定位器PCB固定防护壳体
  • 三层堆叠式GPS定位器PCB固定防护壳体
  • 三层堆叠式GPS定位器PCB固定防护壳体

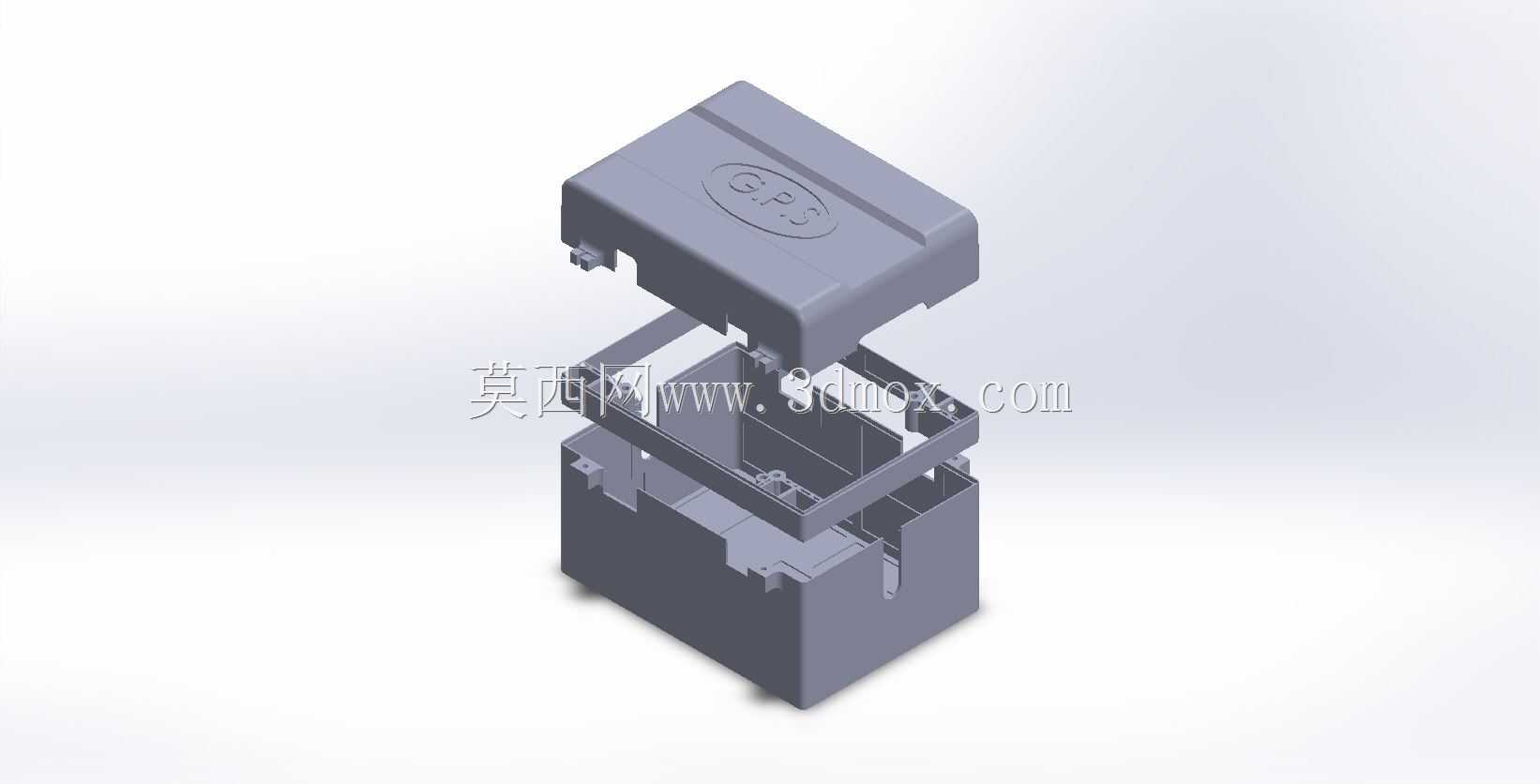

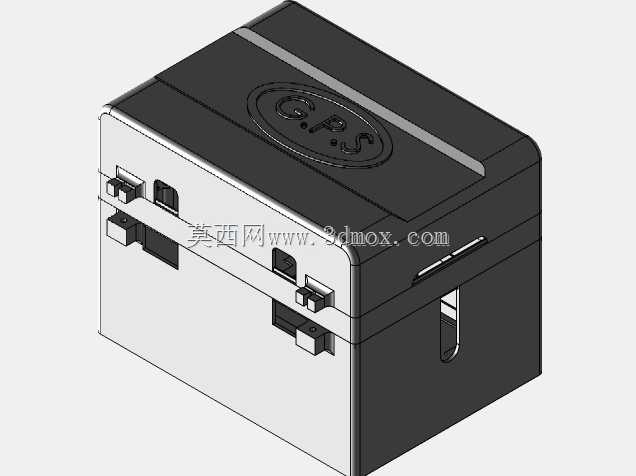

  这款三层结构的壳体,核心作用是为GPS定位类产品内部的三块PCB电路板提供可靠的安装定位与物理防护,在车载定位、资产追踪、小型穿戴定位设备等场景中,这类分层式壳体是解决多板堆叠安装空间矛盾的常用结构方案。从实际工程落地的角度看,多块PCB如果采用平行堆叠安装,最容易出现的问题是板间间隙不足导致的元器件干涉、接插走线空间被挤压,以及后期检修时拆装困难,这款三层框式结构的设计,刚好通过分层的独立限位结构,给每一层PCB预留了专属的安装位,每层之间的卡扣限位筋高度经过精确核算,既保证板间预留足够的走线空间,避免板上直插元器件与下层板发生硬接触,也能控制整体壳体的总高度,不会因为分层设计造成产品体积过度冗余。

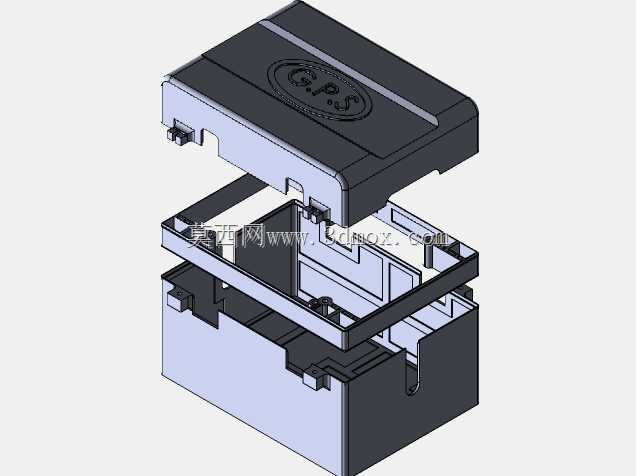

  壳体的上下盖与中间两层框架全部采用卡扣式连接结构,没有额外设计螺丝柱,一方面是减少装配时的紧固件用量,提升产线装配效率,另一方面也避免螺丝柱占用PCB的板上布局空间,给GPS模块、通讯天线、电源管理芯片这些核心元器件留出更多的布线面积。上盖表面预留的GPS标识区域,是做表面丝印或者模内注塑标识的位置,不需要后续额外粘贴标签,避免户外使用时标签脱落造成产品标识缺失。最下层的壳体底座设计了内凹的走线槽,电源输入、外接天线的引线可以顺着槽位从壳体侧边的出线口引出,不会因为合盖时挤压线材造成绝缘皮破损,出线口位置还做了小圆角过渡,避免长期震动环境下棱角割伤线芯。

  从安装边界来看,每层框架的内圈限位筋尺寸刚好匹配对应PCB的外形公差,PCB装入后横向窜动量控制在0.1mm以内,不会因为车辆行驶、设备搬运过程中的震动造成板间接插件松脱。壳体的外壁做了细微的磨砂纹理处理,既可以提升手持装配时的摩擦力,也能掩盖注塑过程中产生的轻微流痕、缩印,降低外观件的不良率。三层结构的拆分逻辑也充分考虑了生产装配的顺序:最底层先装入电源管理PCB,扣合中间第一层框架后装入核心通讯与GPS定位PCB,再扣合中间第二层框架装入功能扩展PCB,最后扣合上盖完成装配,整个装配流程不需要借助额外工装,操作人员徒手即可完成全部组装步骤,单台产品的装配耗时可以控制在十秒以内,适配大批量量产的节拍要求。

  在防护性能上,壳体合盖后各层配合面的止口做了0.2mm的过盈配合设计,日常使用场景下可以阻挡灰尘、飞溅的水滴进入壳体内部,满足普通室内外非浸水场景的防护要求,不需要额外增加密封圈就能达到基础的防护等级,兼顾了成本与实用性。壳体的边角位置全部做了R2以上的圆角处理,既避免注塑时尖角位置出现填充不足、应力集中的问题,也能防止装配、使用过程中锐角划伤操作人员。对于结构设计从业者来说,这类分层式壳体的设计核心难点在于各层卡扣的位置排布与扣合量控制:卡扣数量太少会造成合盖后缝隙不均、壳体翘曲,卡扣太多则会提升装配难度,甚至拆装时出现卡扣断裂的问题,这款壳体的卡扣均匀分布在每层框架的四个侧边,每个侧边设置两个卡扣,扣合量控制在0.3mm,既保证合盖后的连接可靠性,也能在需要检修时用普通撬棒轻松拆开,不会造成壳体结构损坏。
