带钕磁铁固定结构的Arduino控制板防护外壳

　　这款嵌入式控制板防护壳体，主要面向桌面原型开发、小型工控节点搭建、教学实验装置集成这类场景设计，解决开源控制板裸板使用时易积灰、引脚误碰短路、外接模块拉扯损坏焊盘的常见问题。实际项目应用里，不少开发者做桌面级交互装置、小型数据采集节点时，常把Arduino板直接固定在亚克力支架或者用热熔胶临时粘接，不仅拆装调试麻烦，设备挪动时还容易扯掉杜邦线，甚至因为金属碎屑掉在板上造成电源短路，这款壳体就是针对这类实际痛点做的结构优化。

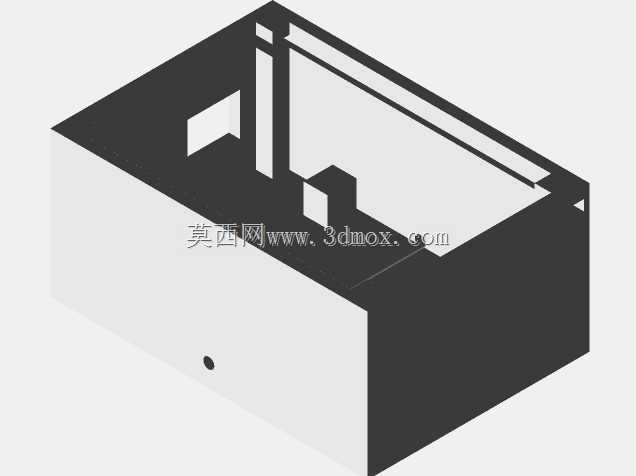

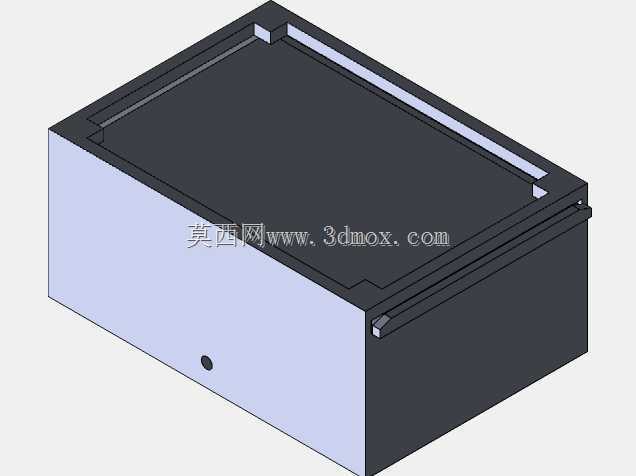

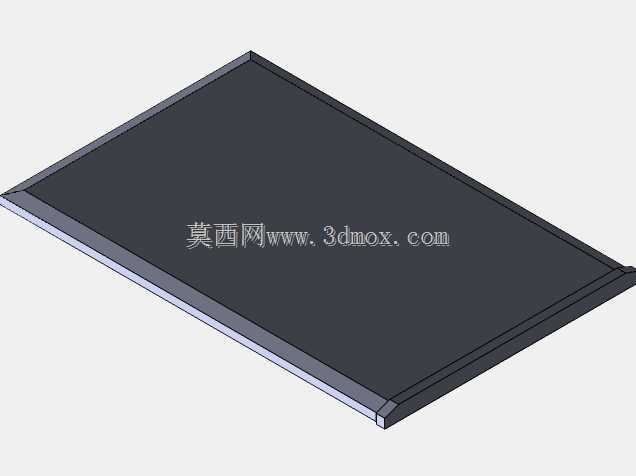

　　壳体采用分体扣合式结构，上盖与下盒体通过侧边的卡扣结构实现免螺丝装配，日常需要更换接线、调整拨码开关或者更换板载模块时，不需要借助螺丝刀就能直接掀开上盖，调试完成后扣合即可，相比传统螺丝固定的壳体，反复拆装不会出现滑牙问题，适合原型开发阶段频繁调整接线的使用场景。底部内嵌的钕磁铁是这款壳体的核心设计点，磁铁嵌装在下盒体的预留沉孔内，装配后磁铁表面与壳体底面齐平，不会出现凸起刮花安装面的问题，实际使用时可以直接吸附在铁质设备机柜内壁、生产线设备的金属机架、实验台的钢制框架上，不需要额外打孔安装，也不用粘贴泡棉胶，临时调整安装位置时可以直接取下移位，对于需要频繁变更测点位置的临时数据采集项目来说，能省去大量安装固定的工时。

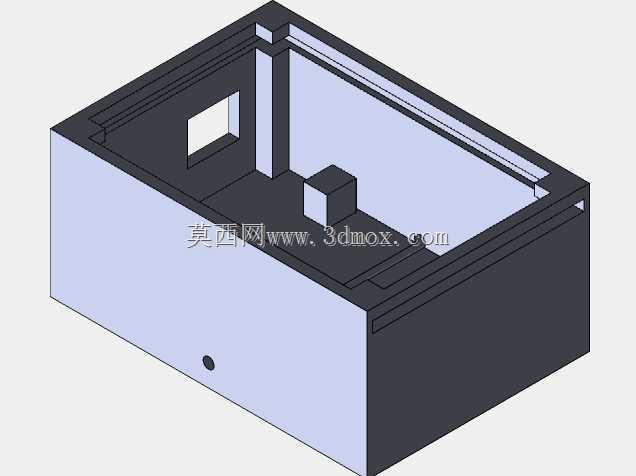

　　结构设计上，壳体内腔做了对应Arduino标准板的定位凸台，控制板放入后刚好卡在凸台之间，不会在壳体内晃动，避免运输或者挪动过程中板卡移位碰壳短路。壳体侧边预留了标准USB接口、直流电源接口的对位开孔，不需要拆开壳体就能直接插接数据线与电源线，上盖边缘做了内凹的走线槽，外接传感器、执行器的杜邦线可以从走线槽引出，扣合上盖时不会压伤线皮，也能避免线材被卡扣卡断。壳体的边角做了R2的圆角过渡，没有尖锐的棱角，教学场景下使用也不会划伤操作人员，外表面做了细磨砂纹理处理，不容易残留指纹与划痕，长期使用也能保持外观整洁。

　　安装边界方面，壳体的整体外廓尺寸适配标准Uno尺寸的Arduino控制板，内腔预留了2mm的板厚余量，除了标准控制板之外，叠插了一层传感器扩展板的状态也能顺利装入，不需要额外修改壳体尺寸。底部的钕磁铁单颗吸力足够承载壳体加板卡加外接引线的总重量，垂直吸附在钢制立面时不会出现滑落问题，同时磁铁的磁场做了屏蔽优化，不会干扰板载的磁传感器、无线通信模块的正常工作，不会因为磁铁靠近造成传感器读数偏差或者无线通信丢包的问题。如果是需要长期固定在非金属安装面的场景，壳体底部也预留了双面胶粘贴的平面区域，不需要额外做结构修改就能兼容粘接固定的安装方式，适配不同的现场安装条件。

　　实际使用过程中，这款壳体还能对板卡起到一定的防尘防溅作用，车间现场做临时设备调试时，少量的粉尘、飞溅的切削液液滴落在壳体上，只要及时擦拭就不会渗入内部损伤电路，相比裸板使用的可靠性提升明显。壳体的壁厚做了均匀化处理，不管是采用3D打印加工还是注塑批量生产，都不会出现壁厚不均导致的缩痕、变形问题，打印加工时不需要额外添加支撑结构，拆分后的上下两个零件都能直接平放打印，加工门槛低，开发者也可以根据自己的使用需求，在壳体表面预留的平面区域自行开孔，添加显示屏、按钮、指示灯等外接元件的安装位，拓展性足够覆盖多数原型开发的使用需求。
