15KW超声波焊接机用喇叭焊头结构

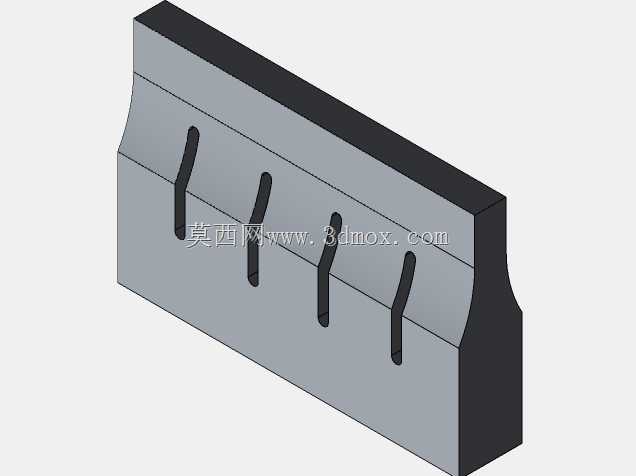

　　在塑料热合、金属端子压接、无纺布封切这类超声加工场景里，焊头也就是常说的喇叭，是直接把换能器输出的高频机械振动传递到待加工工件上的核心执行部件，这款适配15KW功率输出的超声喇叭，主要面向大面幅、高能量需求的连续焊接工况，比如汽车内饰件的大面积铆接、包装行业厚膜材的连续封边、锂电极耳的多层金属压合这类场景，普通小功率焊头振幅均匀度不足、易出现局部虚焊或者焊头开裂的问题，这款结构就是针对这类痛点做的针对性设计。从结构设计逻辑来看，这款焊头采用了一体式长条块状基体，整体为变幅段与工作段一体化的结构，没有额外的拼接焊缝，避免了高频振动下拼接面的能量损耗与疲劳断裂风险。基体的非工作侧做了平滑的弧形过渡变幅设计，不是直上直下的等截面结构，

　　这个设计的核心作用是把换能器输入的纵向振动，均匀地传导到整个长条工作端面，让整个长度方向上的输出振幅偏差控制在5%以内，避免焊接时两端能量不足、中间能量过强导致的焊穿或者虚焊问题。工作面上均匀开设了四个纵向的开槽结构，很多初次接触超声焊头设计的工程师会误以为这是减重槽，实际上这四个槽是振幅均化槽，通过开槽切断基体内部的横向振动耦合，把长条焊头容易出现的横向寄生振动抑制掉，同时调整每个槽的深度、宽度与间距，就能匹配不同长度工作端面的振幅分布，不需要额外做复杂的型面修磨就能获得均匀的振幅输出。从安装边界来看，这款焊头的上端面为平面安装接口，直接和换能器的变幅杆输出端通过螺栓刚性连接，安装时需要保证连接面的平面度不低于0.02mm，

　　连接螺栓的预紧力按照超声焊头的安装规范控制，避免预紧力不足导致振动能量在连接面反射损耗，或是预紧力过大导致焊头基体产生内应力，在高频振动下出现开裂。焊头的两侧为平直定位面，安装时可以配合设备的导向工装做快速对位，保证工作端面和待焊接工件的表面平行度误差不超过0.03mm，避免焊接压力不均导致的焊接质量波动。焊头的工作端面为平直平面，没有做额外的齿纹或者型面，适合平面类工件的连续焊接，如果需要适配特定形状的工件，也可以在这个端面上加工对应的焊接齿形或者仿形轮廓，不需要改动上部的变幅结构，大幅降低了定制改型的设计成本。从材料选型的隐含设计来看，这类大功率超声焊头一般采用高强度钛合金或者淬火模具钢制作，钛合金材质的声学阻抗低、疲劳强度高，

　　适合长时间连续工作的工况，模具钢材质的硬度高、耐磨性好，适合焊接带磨粒的填充改性塑料工件，设计时已经预留了足够的截面厚度，保证在15KW满功率输出时，焊头的内部应力低于材料的疲劳极限，不会出现短时间内开裂失效的问题。在实际设备适配中，这款焊头的长度方向尺寸适配常见的15KW立式超声波焊接机的安装空间，不需要对设备的机架、升降导向结构做额外改造就能直接换装，安装时只需要调整焊头的上下行程限位，保证焊接时焊头下压的深度符合工艺要求即可。日常使用中，这类开槽式的长条焊头不需要频繁做振幅校准，只要定期检查安装螺栓的预紧力、工作端面的磨损情况即可，当工作端面出现磨损凹坑时，只需要平磨端面就能继续使用，平磨量控制在总变幅长度的1%以内时，不会对焊头的谐振频率产生明显影响，不需要重新做频率调谐，大幅降低了设备的维护成本。很多工程师在设计长条类超声焊头时，容易忽略开槽的位置对谐振频率的影响，要么开槽过深导致焊头刚性不足、振幅输出不够，要么开槽过浅无法抑制横向振动，这款结构的开槽位置、深度和宽度都经过了声学仿真验证，谐振频率和15KW换能器的输出频率精准匹配，工作时不会出现频率漂移、换能器过载报警的问题，能够长时间稳定输出均匀的振动能量，保证不同批次工件的焊接一致性。
