金属直齿圆柱传动齿轮结构设计

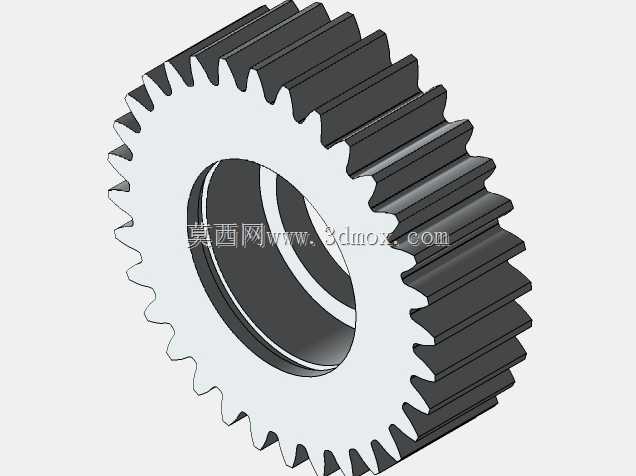

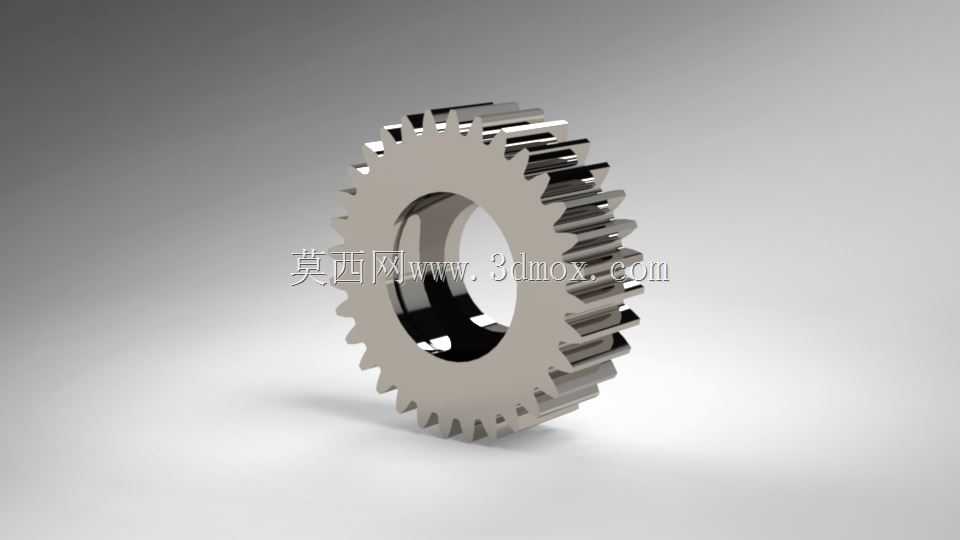

　　这款直齿圆柱齿轮作为机械传动系统的核心基础零件，在各类需要定传动比动力传递的场景中承担着扭矩传输、转速匹配的核心作用，从常规的工装夹具传动模块，到中小型自动化输送线的动力分配单元，再到普通机床的进给传动链路，都能见到这类结构齿轮的应用身影。不同于斜齿轮的轴向力承载特性，这款直齿齿轮在啮合过程中仅产生径向载荷，对支撑轴承的轴向承载要求更低，适配多数采用深沟球轴承作为支撑的中低速传动场景，安装调试时无需额外调整轴向游隙，能大幅降低现场装配的复杂度。从结构设计逻辑来看，这款齿轮采用了等模数等齿厚的标准渐开线齿形设计，齿顶高、齿根高均符合通用机械传动的标准参数，齿根位置做了标准圆角过渡，避免应力集中导致的轮齿断裂问题，

　　在承受交变冲击载荷时能有效分散齿根位置的应力集中点，延长零件的实际使用寿命。齿轮中心为通孔式安装结构，孔壁可根据实际装配需求加工键槽，适配平键、花键等多种轴连接方式，安装时可通过轴肩或者轴用挡圈实现轴向定位，无需额外设计复杂的定位结构，能适配不同直径规格的传动轴安装需求。齿宽尺寸经过传动载荷匹配计算，在保证足够齿面接触面积的前提下控制了整体厚度，既不会因为齿宽过窄导致齿面接触应力过大出现过早磨损，也不会因为齿宽过大导致齿轮整体重量超标、传动惯量过大影响传动响应速度。齿面为金属切削加工成型的光滑表面，啮合时齿面接触均匀，传动过程中不会出现偏载、卡滞等问题，传动效率能稳定保持在较高水平，日常维护仅需定期涂抹润滑脂即可保证长期稳定运行，

　　无需频繁拆解检修。在虎钳这类手动工装夹具的传动模块中，这类齿轮常与齿条配合使用，将旋转运动转化为直线运动，带动钳口实现平稳的夹紧与松开动作，啮合过程中传动间隙小，钳口的进给精度能得到有效保证，不会出现空行程过大导致的夹紧定位偏差问题。在通讯设备的微调机构中，这类小模数直齿齿轮也可用于旋钮调节的传动链路，通过多组齿轮的啮合实现减速比匹配，让旋钮调节的手感更顺滑，调节精度更易控制。设计建模过程中，齿形部分通过渐开线方程生成精确轮廓，再通过圆周阵列完成所有轮齿的特征创建，每个轮齿的尺寸一致性得到充分保证，装配到传动系统中时不会出现个别轮齿啮合过紧或者过松的问题。齿轮的端面与内孔的垂直度、

　　齿圈与内孔的同轴度都按照通用传动件的公差要求做了约束，安装到轴上后齿圈的径向跳动量控制在合理范围内，高速运转时不会出现明显的振动与噪音。不同于需要定制特殊参数的专用齿轮，这款齿轮的参数完全适配通用传动场景的选型需求，设计人员在做传动系统选型时，可直接根据所需传动比、承载扭矩匹配对应模数与齿数的规格，无需重新做复杂的齿形设计计算，能大幅缩短产品的研发设计周期。实际装配过程中，需要注意保证两啮合齿轮的中心距误差控制在允许公差范围内，中心距过大会导致齿侧间隙过大，传动过程中出现冲击噪音，中心距过小则会导致轮齿啮合过紧，齿面磨损加剧，严重时甚至会出现卡齿、断齿等故障。同时要保证相啮合的两齿轮轴线平行，避免出现轴线偏斜导致的齿面偏载问题，偏载状态下轮齿局部受力过大，很容易出现轮齿折断、齿面点蚀等失效问题。这款齿轮的整体结构没有多余的复杂特征，加工工艺性良好，可通过滚齿、插齿等常规机加工工艺完成生产，加工成本较低，适合批量生产应用，也可根据实际使用场景的需求，对齿面做淬火、渗碳等表面硬化处理，进一步提升齿面的耐磨性能，满足更高载荷、更长使用寿命的使用需求。
