带通风散热结构的壁挂式配电箱

这款配电箱是面向工业车间、商用建筑、民用配电场景打造的电气承载防护设备，核心作用是为内部的断路器、接线端子、漏电保护装置等电气元件提供封闭的安装空间，隔绝外界粉尘、水汽、意外触碰对电气元件的干扰，同时通过合理的结构设计保障内部元件运行时的热量顺利排出，避免积热引发的电气故障。

从实际应用场景来看，这款配电箱可适配工厂生产线旁的动力配电、写字楼公共区域的照明配电、商铺的用电总控、户外临时施工点的配电防护等多种场景，外壳采用钣金弯折焊接成型，结构强度足以应对日常的磕碰、外力冲击，闭合后的柜门可实现基础的防护等级，阻挡日常清扫的水花、空气中的浮尘进入柜体内部，延长内部电气元件的使用寿命。

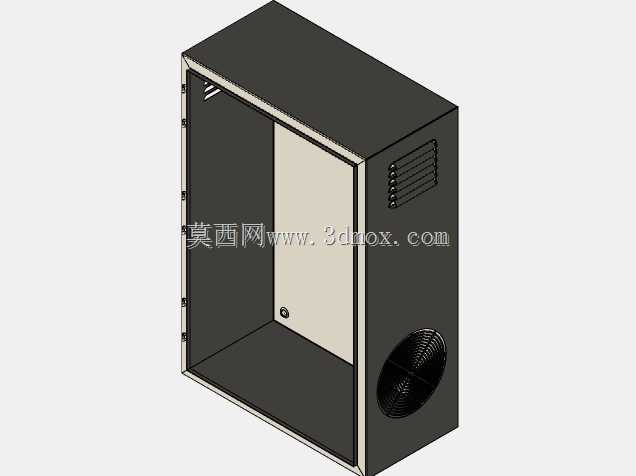

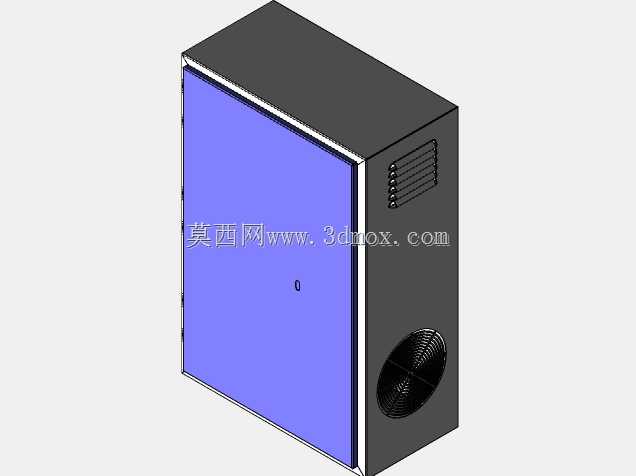

产品功能设计上，柜体侧面上方设置了多组横向格栅式通风口，下方配置了大尺寸轴流风扇安装位，形成下进上出的自然+强制复合散热风道：当内部电气元件负载较低、发热量较小时，可仅依靠上下通风口的空气对流实现被动散热，无需额外能耗；当内部元件满负载运行、发热量提升时，可在下方风扇位加装散热风扇，主动将外部低温空气抽入柜体，带走元件工作产生的热量后从上方通风口排出，避免柜内温度超过电气元件的额定工作温度，保障配电系统稳定运行。柜门采用单开式结构，开合角度充足，方便后期检修时操作内部元件，柜门与柜体的贴合处可加装密封胶条，进一步提升防护性能。

设计思路上，这款配电箱优先考量了电气安装的通用性与现场安装的便捷性，内部预留了标准化的电气元件安装导轨位置，可适配市面上绝大多数标准尺寸的配电元件，无需额外定制安装支架；柜体背部预留了壁挂安装孔位，可直接固定在墙面、支架上，无需额外制作安装底座。外形尺寸为600×400×200，属于中小型壁挂配电箱的常规尺寸，宽度600mm可容纳多排电气元件并排安装，满足多数中小规模配电回路的安装需求；深度200mm既可以容纳常规厚度的电气元件，又不会过度突出墙面，节省安装空间；高度400mm适配多数成人站立操作的视线高度，日常操作、检修时无需弯腰或踮脚，操作体验友好。安装边界方面，这款配电箱壁挂安装时需在周边预留不小于100mm的散热空间，保障通风口的空气流通顺畅，避免紧贴墙面或其他设备遮挡通风路径，同时柜体安装位置需避开长期淋水、强腐蚀气体的区域，最大化延长柜体的使用寿命。
