邮票精密冲压成型模具结构设计

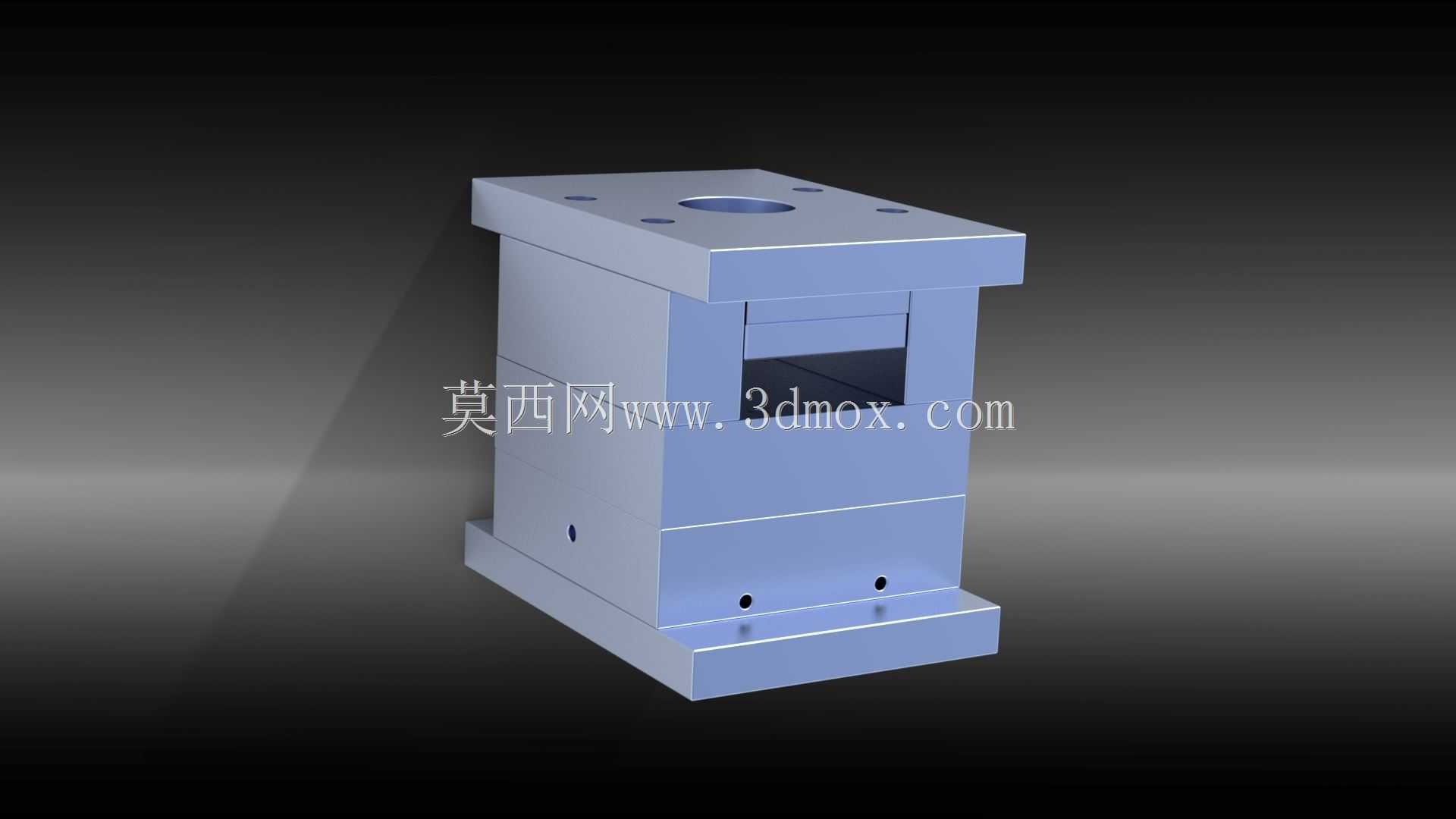

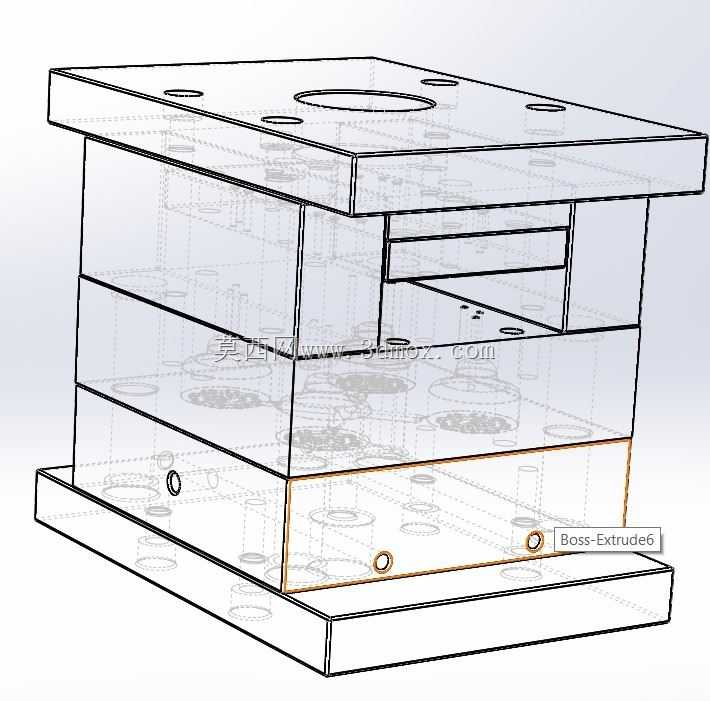

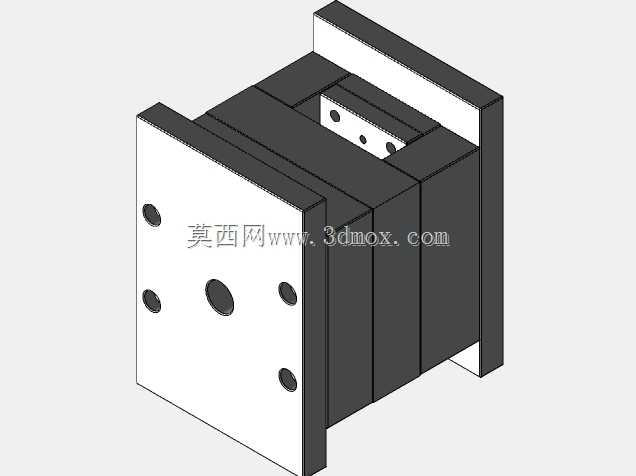

　　这套模具针对邮票齿孔成型与票面裁切的一体化加工需求设计，核心应用于小型印刷后道加工场景，适配单张或连续邮票纸的冲切工序，替代传统滚齿裁切的精度不足问题，可完成带齿孔邮票的单次成型加工，避免多工序定位带来的齿孔偏移、票面毛边等常见缺陷。从结构布局来看，模具采用分体式模架设计，上下模座通过导柱导套实现精准对位，合模时的同轴度公差控制在0.02mm以内，保证齿孔冲头与下模凹模的间隙均匀，冲切出的齿孔边缘光滑无毛刺，无需后续二次修边处理。模架两侧设置的安装定位块，可直接固定在普通开式压力机的工作台面，安装边界适配市面多数10吨级小型压力机的装夹尺寸，无需额外定制转接工装，降低产线适配成本。

　　设计过程中优先考虑了邮票纸质材料的冲切特性，冲头采用微锥度结构设计，减少冲切过程中纸屑粘附在冲头端面的概率，连续冲裁工况下可减少停机清理频次；凹模的漏料孔做了扩孔过渡处理，冲切落下的齿孔废料可顺畅排出，不会在型腔内堆积造成堵料、闷模问题。模腔内部设置的弹性卸料板采用聚氨酯弹性体作为缓冲元件，合模时先压紧票面纸张再完成冲切动作，避免纸张在冲切瞬间发生移位，保证每枚邮票的齿孔位置与票面图案的相对位置偏差控制在0.1mm以内，满足邮票印刷的套印精度要求。

　　模具的成型工位除了齿孔冲裁单元，还集成了单枚邮票的分切刃口，可在一次合模行程中同时完成整版邮票的齿孔加工与单枚分切，相比传统分序加工的方案，生产效率提升40%以上，同时减少了纸张多次定位产生的累计误差。上下模座的材质选用45号钢调质处理，硬度达到HB220-250，兼顾结构刚性与加工成本，冲头与凹模刃口部分采用Cr12MoV合金工具钢淬火处理，硬度达到HRC58-62，保证连续冲裁10万次以上刃口无明显磨损，延长模具的维护周期。

　　从安装适配维度看，模架的总闭合高度设计为160mm，最大开模行程预留40mm的操作空间，方便操作人员放置纸张与清理模面，模座上的安装槽采用标准T型槽尺寸，可快速完成在压力机上的装夹找正，首次安装的调试时间可控制在30分钟以内。模具的导向部件加装了防尘密封毡圈，可阻挡冲切产生的细小纸屑进入导套内部，避免导柱导套出现异常磨损，日常维护仅需定期在导向面涂抹润滑脂即可，无需复杂的拆解保养。

　　针对小批量邮票定制加工的场景，这套模具的刃口部分采用快换式结构设计，当需要加工不同齿孔规格、不同尺寸的邮票时，仅需更换对应的冲头固定板与凹模镶块，无需更换整套模架，大幅降低多规格生产的工装投入成本。卸料板的压力可通过侧边的调节螺栓进行微调，适配不同克重的邮票纸张加工，从80g普通邮票纸到200g加厚纪念邮票纸都可稳定冲切，不会出现纸张压痕或者冲切不断的问题。模架两侧设置的限位柱可精确控制合模深度，避免冲头进入凹模过深造成刃口崩损，同时保证冲切深度刚好穿透纸张，不会在下方的垫板上留下压痕，延长垫板的使用寿命。
