带双挂钩拉伸弹簧精密结构设计

　　这款带双挂钩的拉伸弹簧，是机械结构里极为常用的弹性蓄能元件，日常在健身器材的拉力结构、小型设备的舱门复位机构、农机的张紧调节组件、物流周转箱的锁扣拉紧结构里都能见到它的身影，核心作用是在承受轴向拉力时存储弹性势能，在外载撤去后带动相连构件回到初始位置，同时能在一定范围内缓冲瞬时的拉力冲击，避免刚性连接的构件因为突加载荷出现变形或者断裂。从结构设计来看，这款弹簧的有效圈部分采用等节距圆柱螺旋结构，这种结构的优势是受力时各圈的变形量均匀，刚度曲线线性度好，在额定工作行程内不会出现刚度突变的情况，能保证相连机构的受力平稳。两端的挂钩采用和弹簧本体同材质的线材一体弯折成型，没有额外的焊接或者拼接结构，避免了连接位置的应力集中缺陷，

　　挂钩的弯折圆弧做了平滑过渡处理，不会因为反复受拉出现应力断裂的问题，挂钩的开口尺寸适配常规的销轴、挂孔安装形式，不需要额外加工连接接头就能直接装配。设计这类弹簧的时候，首先要确定的是工作行程对应的拉力需求，根据胡克定律核算弹簧的刚度，再反推弹簧的线径、中径、有效圈数参数，线径的选择要兼顾抗拉强度和疲劳寿命，线径过粗会导致刚度过大，需要的初始拉力过高，线径过细则容易在长期交变载荷下出现断裂。中径的选择要考虑安装空间的径向边界，不能和周边的构件出现运动干涉，同时要保证旋绕比在合理区间，旋绕比过大容易出现弹簧受压失稳，过小则绕制加工难度高，内应力残留大。有效圈数的计算要结合刚度需求，同时要考虑两端挂钩的支撑圈部分，支撑圈不参与弹性变形，

　　要保证两端挂钩和有效圈的过渡位置平滑，没有明显的折角。安装边界方面，这款弹簧的轴向安装长度要考虑自由长度和工作拉伸长度的差值，预留足够的拉伸行程余量，避免弹簧被拉到并圈状态导致过载失效，径向方向要预留至少10%的中径间隙，避免弹簧受拉歪斜时和周边构件摩擦，磨损弹簧表面的防锈层，降低使用寿命。挂钩的安装销轴直径要和挂钩的内圆弧直径匹配，间隙控制在0.5-1mm之间，间隙过大会导致弹簧工作时出现晃动，产生异响和附加弯矩，间隙过小则装配难度高，拆卸维护不方便。在实际选型应用的时候，要根据工作环境选择对应的表面处理方式，普通室内干燥环境可以采用镀锌钝化处理，潮湿或者有腐蚀的环境则需要采用不锈钢材质或者喷塑处理，

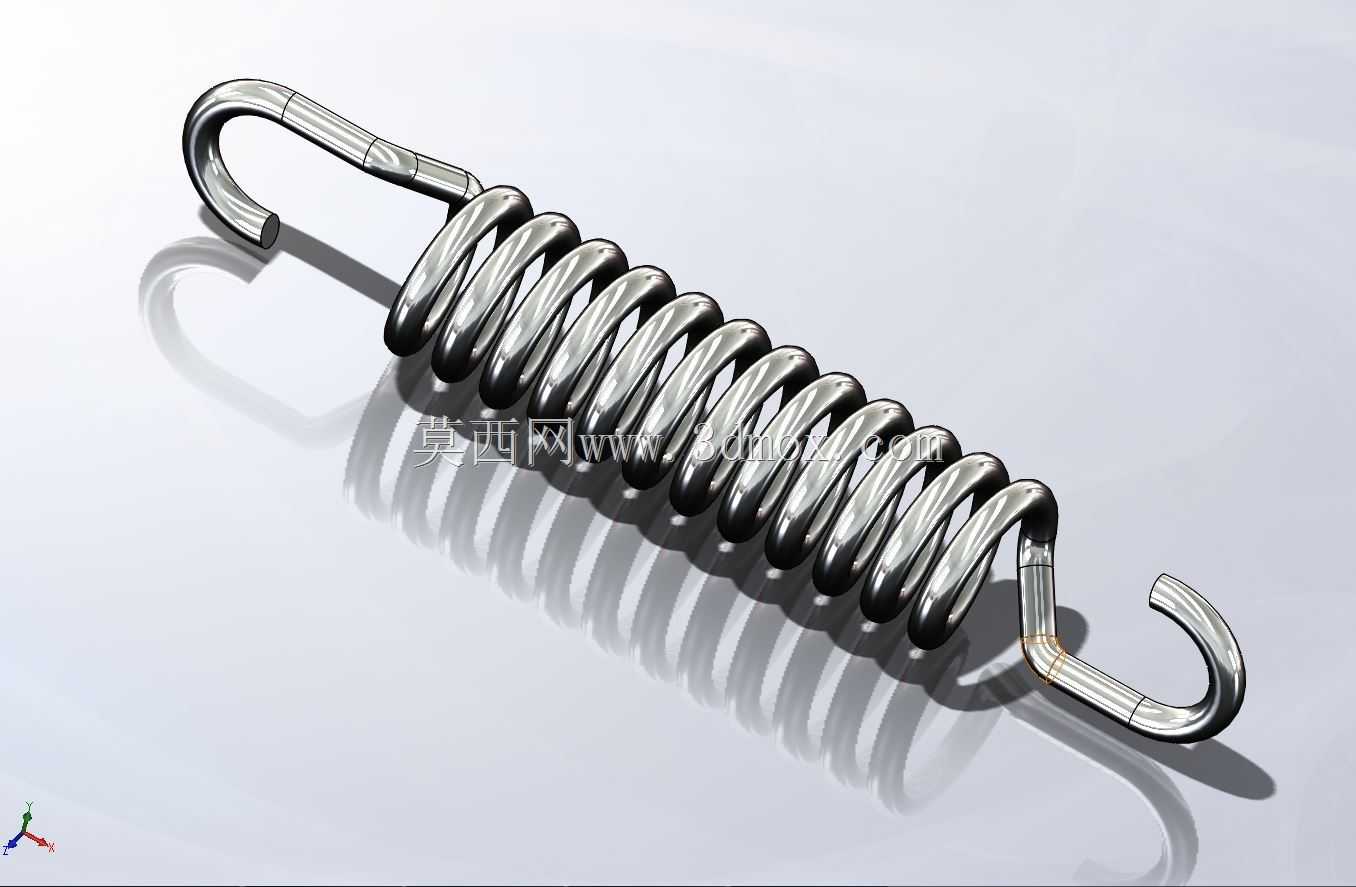

　　避免弹簧生锈导致刚度变化甚至断裂。另外要注意弹簧的初始拉力设计，初始拉力是弹簧在自由状态下各圈之间的贴紧力，合适的初始拉力可以避免弹簧在空载状态下出现松晃，保证机构的复位精度，初始拉力过大则会导致弹簧刚开始动作就需要较大的拉力，增加驱动端的负载。这款弹簧的建模过程中，螺旋线的生成要保证节距均匀，两端挂钩的扫掠路径要和螺旋线的端部平滑相切，避免出现几何断层，渲染时的金属质感还原了弹簧表面的抛光处理效果，能直观看到弹簧的圈间间隙和挂钩的成型结构，方便结构设计人员在做整机装配时直接调用，核对安装尺寸和行程匹配度，减少重复建模的工作量。在做机构运动仿真的时候，这类弹簧可以设置对应的刚度参数和阻尼参数，模拟真实工作状态下的受力变形情况，验证机构在极限行程下弹簧是否会出现并圈、过载，以及复位动作是否顺畅，有没有卡滞的风险。很多新手设计这类拉伸弹簧的时候容易忽略挂钩的应力集中问题，直接把线材折成直角挂钩，这种结构在反复受拉的时候，折角位置很容易出现疲劳断裂，正确的做法是给挂钩的弯折位置留足够的过渡圆弧，圆弧半径不小于2倍的线径，分散应力集中点。另外还要注意弹簧的旋向，在和其他螺旋构件配合的时候，旋向选择不当会出现咬合的问题，普通单独使用的拉伸弹簧对旋向没有特殊要求，但是如果是套装在导向杆上使用，就要考虑旋向和导向杆的运动方向匹配，避免弹簧伸缩时和导向杆出现卡滞。
