5.6mm封装QL85D6SA激光二极管结构

　　在光机电一体化设备的光信号发射端设计中，激光二极管是核心的光输出部件，这款5.6mm直径封装的激光发射器件，常被应用在条码扫描模组、激光测距传感单元、工业光电检测探头、小型激光指示模组等场景中，作为相干光的发生源完成光信号的定向输出。从实际使用的角度看，这类带直插引脚的封装形式，适配传统通孔焊接工艺，在小批量试制、维修替换场景中操作门槛更低，不需要专用的SMT贴装设备就能完成装配，对于教学实验装置、DIY光电项目的适配性也更好。

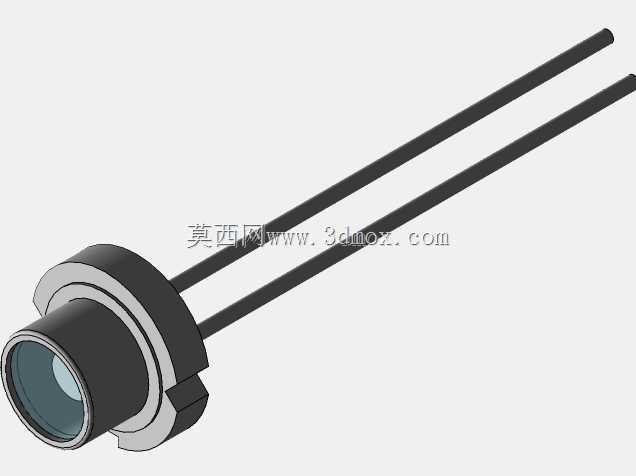

　　设计这款器件的三维结构时，首先要明确各部分的功能边界：最前端的透镜窗口是光输出的通道，建模时要保证透镜的同轴度，避免出现光轴偏移导致的出光角度偏差；透镜外围的金属管帽承担密封与结构定位作用，管帽侧面的定位凸台是安装时的防呆结构，能避免装配时出现周向转动，保证引脚与安装孔位的对位精度。管身主体的直径控制在5.6mm，这个尺寸是行业内通用的TO封装标准尺寸，适配市面上绝大多数现成的激光二极管安装座、散热铜套，选型时不需要额外定制安装结构件，能大幅缩短整机的设计周期。

　　尾部延伸出的两根平行金属引脚，是器件的供电接入端，建模时要注意引脚的直径与伸出长度，引脚直径适配常规PCB板的0.8mm通孔，伸出长度预留足够的焊接余量，既保证焊接时的结构强度，也不会因为引脚过长导致装配时与周边器件发生干涉。从安装边界来看，这类器件装配时通常需要在安装面板上开设直径5.7-5.8mm的通孔，将管身穿过通孔后，通过管帽的法兰面贴合安装面板定位，尾部引脚穿过PCB板完成焊接，部分对散热有要求的场景，会在管身外围套上铝制或铜制散热套，通过过盈配合将器件工作时产生的热量传导到设备外壳上，避免结温过高导致的光功率衰减、寿命缩短问题。

　　在结构细节处理上，管帽与管座的压合位置要做清晰的台阶特征，还原实际器件的封装压合痕迹，透镜部分要做透光材质的结构区分，建模时不要将透镜与金属管帽做成一体结构，方便后续做装配仿真、出工程图时做BOM拆分。实际选型使用时，这类器件的出光角度、光功率参数由内部芯片决定，但外部结构的尺寸精度直接影响装配后的光轴校准难度，如果管身与安装孔的间隙过大，装配后容易出现光轴歪斜，需要额外增加调节机构校准，会提升整体结构的复杂度；如果间隙过小，压装时容易导致管身变形，损坏内部的半导体芯片。

　　从三维建模的工程实用性角度出发，构建这个模型时要严格对齐实际器件的安装尺寸：法兰面的外径、管身的圆柱度、引脚的中心距、定位凸台的角度位置，这些尺寸直接决定了模型能不能直接用于装配干涉检查、安装工装设计。很多新手建模时容易忽略引脚的平行度，把两根引脚做成歪斜的状态，实际导出工程图做PCB Layout时就会出现引脚孔位对不上的问题；还有的会把前端透镜的位置做的过于靠内或靠外，导致后续做光学仿真时出光位置出现偏差，影响整个光学系统的仿真结果。

　　在工业检测类设备的应用中，这类激光二极管通常会搭配接收传感器组成对射式或反射式检测回路，器件的安装定位精度直接决定检测的重复精度，所以模型里的定位凸台、法兰贴合面这些定位基准特征必须准确还原，不能做简化处理。在消费类电子的激光指示类产品中，这款器件的外形尺寸直接决定产品头部的外壳内径设计，模型的外轮廓精度足够的话，结构设计师可以直接在模型外围做外壳的包覆设计，不需要反复打样验证尺寸适配性。
