带底座安装式锁定弯头机械锁销结构

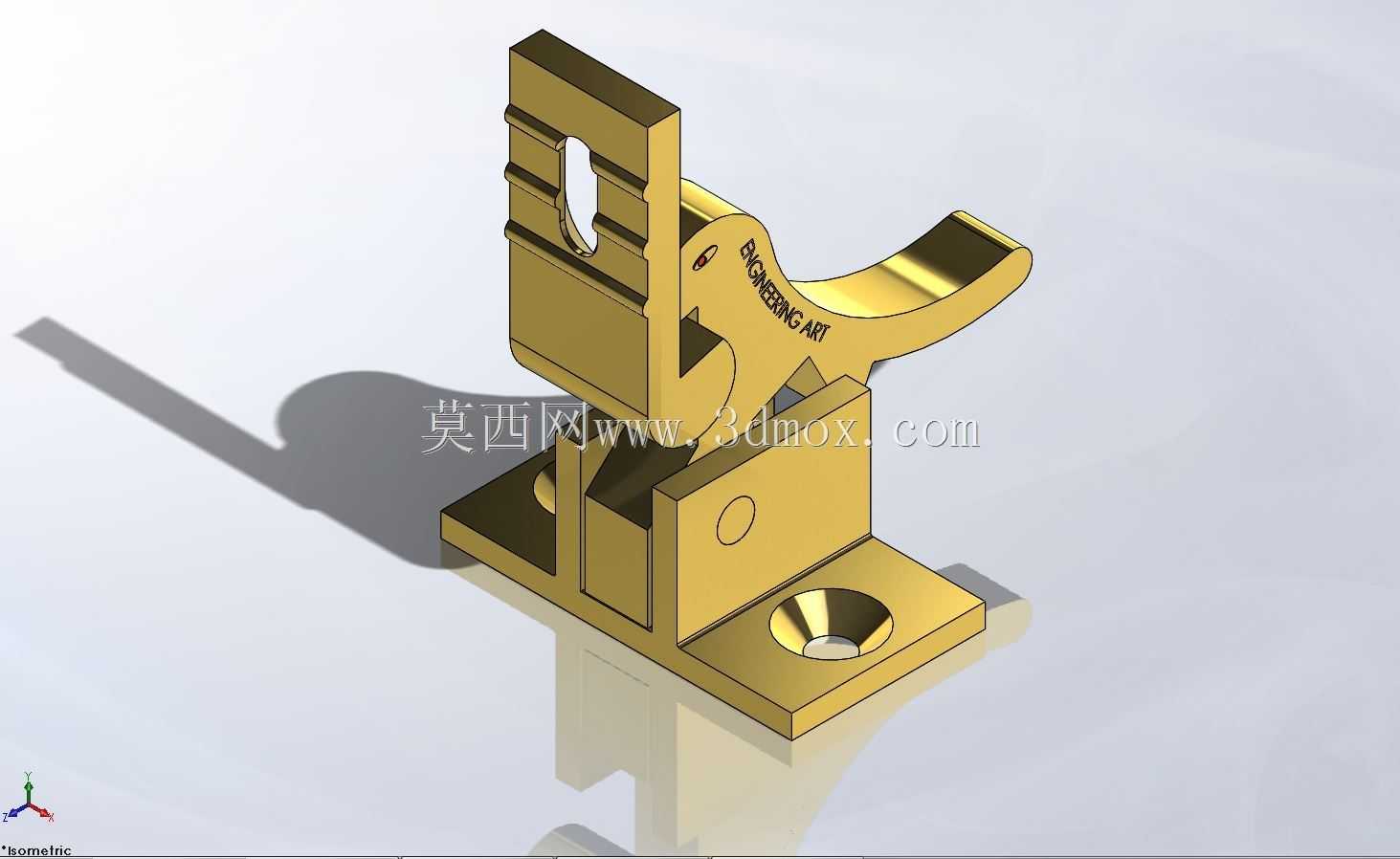

　　这款带安装底座的弯头式锁定锁销，属于机械结构中常用的快锁类紧固件，日常多应用在需要频繁开合、快速锁定的工装治具、小型设备舱门、通讯设备检修盖板、工业机柜侧门等场景中，替代传统的螺栓紧固方式，能大幅减少拆装操作的时间，不需要额外配套扳手类工具，徒手即可完成锁定与解锁操作。从结构设计来看，整体采用一体化底座加活动锁钩的分体铰接结构，底座为带两个沉头安装孔的方形平板结构，沉头孔的设计可以让安装螺钉完全沉入底座平面内，不会突出表面干涉锁钩的摆动行程，安装时可以直接通过螺栓将底座固定在设备的安装基准面上，不需要额外设计避让沉头的凸台结构，降低了配套安装面的加工要求。锁钩部分采用弯头式杠杆结构，铰接点设置在底座的立板支撑位置，

　　锁钩的受力臂做了加长处理，操作端做了圆弧过渡的按压面，按压时的接触应力更小，操作手感更顺滑，锁止端做了带倒扣的钩形结构，当锁钩下压到锁定位置时，倒扣面会完全卡入配套的挂扣槽内，倒扣的角度设计为5度的自锁角，在没有主动按压操作端的情况下，不会因为设备运行的振动、冲击出现自行脱开的情况，保证锁定状态的可靠性。设计过程中，锁钩与底座立板之间的铰接间隙控制在0.1mm到0.15mm之间，既保证锁钩摆动时没有卡滞感，又不会因为间隙过大出现锁止位置的偏移，锁钩的摆动行程做了限位设计，底座立板上的圆形凸台作为锁钩解锁位置的硬限位，避免按压过度导致铰接轴承受过大的弯矩出现变形，锁止位置的限位则通过锁钩侧面与底座立板的贴合面实现，

　　锁定时锁钩的受力面完全贴合在立板支撑面上，挂扣施加的拉力会直接传递到底座结构上，铰接轴只承受很小的剪切力，大幅提升了结构的承载能力。从安装边界来看，底座的安装孔距按照常用的小型五金件安装规范设计，两个沉头孔的中心距适配M4规格的安装螺钉，底座整体的厚度足够承受常规工况下的拉力，不会因为拉力过大出现底座变形的情况，锁钩在完全解锁状态下的抬起高度不会超过底座上方的预留空间，配套设计时只需要在挂扣位置预留对应锁钩厚度的卡槽即可，不需要额外预留过大的操作空间，适合在安装空间紧凑的设备内部使用。这款锁销的表面做了均匀的镀层处理，既可以提升零件的防锈能力，也能降低锁钩摆动时的摩擦阻力，长期使用也不会出现锈死卡滞的问题，在通讯类户外设备上使用时，

　　能够适应一定的潮湿、多尘工况，不需要频繁做润滑维护。结构上没有多余的零散零件，铰接位置采用翻边铆接的方式固定，不会出现销轴脱落导致零件散架的问题，整体结构的零件数量少，加工工艺性好，底座可以采用冲压或者铣削加工成型，锁钩可以采用精铸或者冲压折弯后加工成型，适合批量生产，成本控制空间大。在实际选型使用时，需要根据被锁定部件的开合受力大小匹配对应的锁销规格，这款结构的锁定拉力可以满足大部分小型舱门、盖板的锁定需求，如果应用在振动较大的设备上，可以在锁钩操作端增加辅助的弹簧卡位结构，进一步提升防松脱的能力，安装时要保证底座的安装面平面度在0.2mm以内，避免安装后底座出现变形，导致锁钩摆动卡滞。
