分接设备滚轮输送组件结构设计

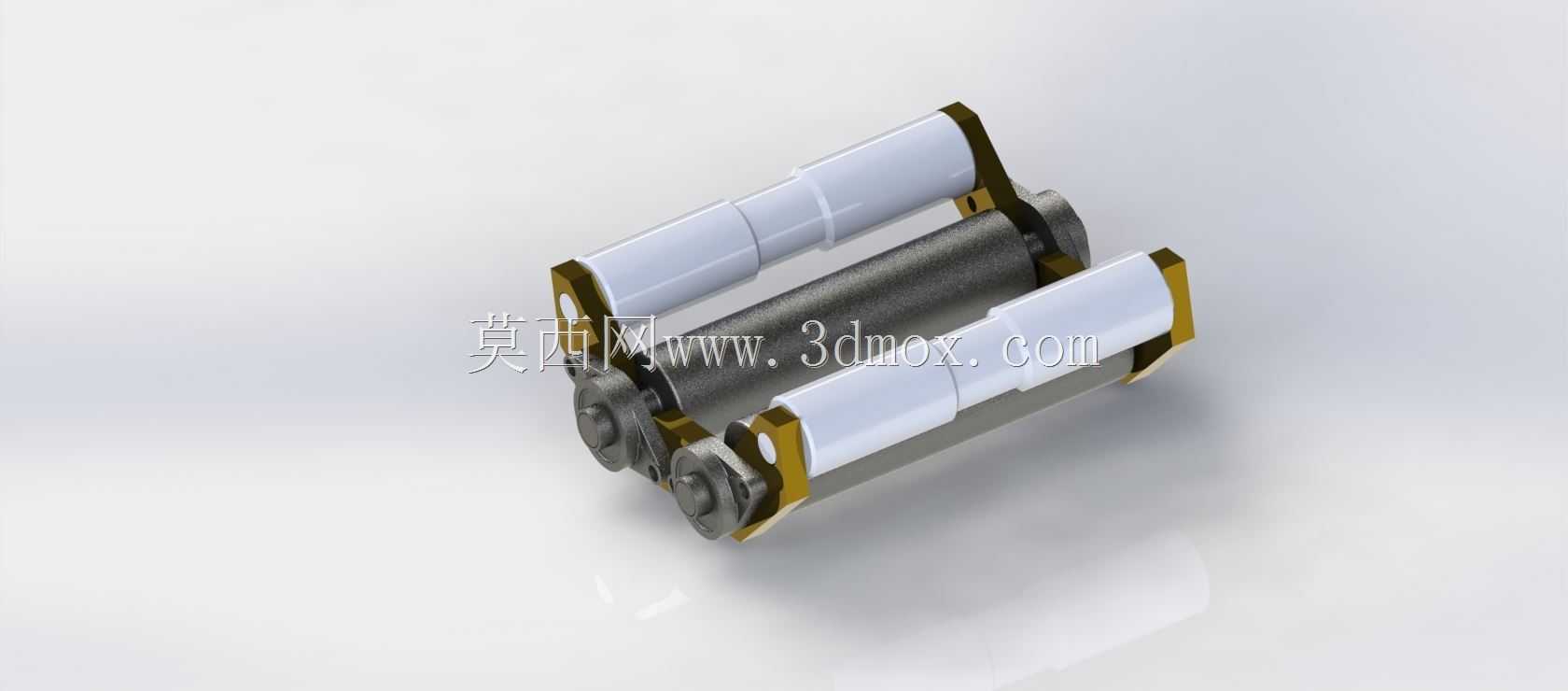

　　在通讯终端组装生产线的物料分接工位，这类滚轮组件承担着薄型壳体、小型结构件的平顺输送与分料导向作用，区别于常规皮带输送结构，双辊平行排布的设计能在狭小安装空间内实现物料的平稳承托，避免工件表面出现刮擦印痕，适配6s规格小型通讯结构件的输送节拍要求。从实际装配边界来看，组件整体采用对称式布局，两根平行布置的承托辊外层包裹白色耐磨非金属衬套，衬套表面做了微磨砂处理，既可以增大与工件接触面的摩擦力防止输送打滑，又能避免金属辊面直接接触工件造成外观损伤，衬套与内部金属辊轴采用过盈配合装配，两端通过带安装孔的金色金属支架做定位支撑，支架上的安装孔位做了沉头处理，装配后螺栓头不会突出支架表面，不会干涉工件的正常通行。

　　设计阶段需要重点考虑辊轴的同轴度公差，单根辊轴的径向跳动量需要控制在0.05mm以内，否则输送过程中会出现工件走偏、卡顿的问题，两端支架的平行度公差同样需要严格管控，若两支架安装面存在角度偏差，会导致辊轴转动卡滞，长期运行还会加剧衬套的不均匀磨损，缩短组件的整体使用寿命。组件的中间传动轴采用硬质合金钢材加工，表面做了发黑防锈处理，轴端预留了与驱动机构连接的配合位，既可以通过同步带轮接入设备主传动系统，也可以搭配独立微型伺服电机做独立驱动，适配不同产线的动力布局需求。在实际产线应用场景中，这类滚轮组件通常成组排布在分接工位的进料端与出料端，相邻组件的辊面高度差控制在0.02mm以内，保证工件在跨组件输送时不会出现磕碰，

　　针对不同厚度的通讯类工件，可以通过调整支架底部的调节垫片厚度，微调辊面的整体高度，适配多规格产品的快速换产需求。从结构可靠性角度出发，辊轴与支架的连接位置采用免维护的含油轴承做转动支撑，不需要定期加注润滑脂，能适应电子组装车间洁净度要求较高的生产环境，不会出现油污滴落污染工件的问题。外层非金属衬套采用模块化快拆设计，当衬套出现磨损到限的情况时，不需要拆卸整个组件，只需要抽出辊轴即可快速更换衬套，大幅降低产线的维护停机时间。设计过程中还需要考虑组件的整体重量，支架采用轻量化的高强度合金材质加工，在保证结构刚性的前提下尽可能降低整体重量，方便产线调试人员快速拆装调整。在安装适配性上，组件的整体安装孔位采用标准化间距设计，

　　可以直接替换同规格的老旧输送滚轮组件，不需要对原有设备的安装基面做二次加工，降低产线升级改造成本。实际运行过程中，双辊之间的间隙经过反复校核，既可以保证小型工件不会从间隙中掉落，又能避免间隙过小导致的碎屑卡滞问题，间隙值控制在3mm左右，刚好适配6s规格通讯结构件的尺寸特性，输送过程中工件的姿态稳定性更好，能为后续的分接、检测工序提供位置准确的来料，减少后续工位的视觉定位纠偏工作量，提升整条产线的运行效率。
