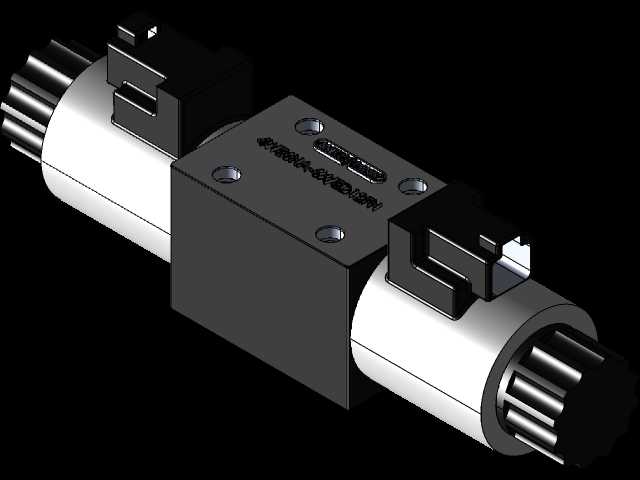

这款双滑阀结构的液压方向控制阀,主要应用在工业液压系统的回路换向控制场景中,常见于注塑机液压站、机床液压夹紧回路、工程机械液压操控单元、自动化生产线的液压执行机构控制环节,用来切换压力油的流向,实现液压缸、液压马达等执行元件的启停、换向动作,是中低压液压回路里应用十分广泛的控制元件。从结构设计来看,这款阀采用Cetop标准安装界面,也就是行业内通用的通径安装规范,安装面的油口位置、固定螺栓孔距都遵循统一的行业标准,不需要额外做转接板就能直接匹配对应通径的油路块,在设备改造、阀件替换场景下能大幅降低安装适配的工作量。阀体主体采用方块式集成结构,两端配置电磁铁驱动单元,中间的阀套与阀芯配合段做了高精度的公差匹配,
阀芯的台肩尺寸与阀体内腔的沉割槽位置严格对应,当两端电磁铁分别得电时,会推动阀芯在阀套内轴向滑移,切换不同油口的连通状态,实现P口进油与A、B工作油口的不同连通组合,T口作为回油通道始终保持通畅的过流面积,避免回油背压过高影响系统稳定性。在功能特性上,双滑阀的结构设计让阀芯在两个换向位置都有稳定的定位,电磁铁失电时阀芯会在对侧弹簧的作用下回到中位,中位机能可以根据实际回路需求匹配不同的阀芯结构,比如常用的O型中位可以实现各油口封闭,让执行元件保持在固定位置;H型中位则可以让各油口连通,实现系统卸荷。两端的电磁铁采用湿式电磁铁结构,线圈部分与液压油腔直接接触,工作时产生的热量可以通过液压油带走,相比干式电磁铁能承受更高的换向频率,
使用寿命也更长,电磁铁的接线端做了标准的接插件结构,现场接线时不需要拆解线圈部分,直接插拔就能完成电气连接,维护十分方便。从安装边界来看,这款阀的安装面平面度要求控制在0.01mm以内,表面粗糙度不高于Ra0.8,安装时需要在阀体与油路块之间加装对应规格的密封圈,避免高压油出现渗漏;固定螺栓采用内六角圆柱头螺钉,拧紧力矩需要按照通径对应的标准值控制,力矩过大会导致阀体变形卡滞阀芯,力矩过小则会出现密封失效漏油的问题。阀体的进出油口通径匹配6通径的流量规格,额定工作流量下的压力损失控制在0.3MPa以内,适合流量在40L/min以内的液压回路使用。在建模细节上,模型完整还原了阀体上的安装孔位、油口沉槽、电磁铁的插接结构、
阀芯两端的弹簧腔结构,甚至阀体表面的标识刻印位置都做了还原,对于做液压站布局设计、油路块设计的工程师来说,可以直接导入模型做装配干涉检查,不需要重新测绘阀的外形尺寸,能大幅缩短设计周期。实际选型使用时,需要注意这款阀的工作压力上限,常规配置下额定工作压力为31.5MPa,回油口的允许背压不超过6MPa,如果系统回油背压过高,需要在回油路上加装背压阀或者单独引泄油口,避免损坏电磁铁的密封结构。另外,阀芯与阀套的配合间隙控制在0.008-0.012mm之间,对液压油的清洁度要求较高,系统油液需要配置精度不低于25μm的过滤器,避免杂质进入配合间隙导致阀芯卡滞,出现换向失灵的故障。在设备装配环节,这款阀可以水平安装也可以垂直安装,垂直安装时建议电磁铁朝上,避免阀芯自重影响换向复位的精度,安装前需要彻底清理油路块安装面的毛刺、铁屑,安装完成后需要先做低压循环排气,确认阀件换向动作灵活无卡滞后再逐步升压到系统工作压力。
