冷成型加工通讯类零件原型结构设计

　　这套原型结构的设计初衷，是面向通讯类小型结构件的小批量试制场景，解决传统开模前验证环节成本高、迭代周期长的痛点，在通讯终端配套结构件的打样阶段，这类原型可以直接对接后续的量产加工链路，提前暴露成型、切割、装配环节的潜在问题。从实际加工链路来看，整个结构的设计完全贴合现有冷成型加工的工艺边界，没有刻意追求异形结构来增加加工难度，所有折弯、冲裁位置的圆角、壁厚参数都匹配常规冷冲压设备的加工能力，不需要额外定制特殊刀具就能完成基础成型工序。在激光切割工序的结构预留上，所有需要精密切割的轮廓都做了0.1mm的工艺余量，切割路径的转角位置都设置了过渡圆弧，避免激光停留时间过长造成的边缘烧蚀问题，同时切割边的粗糙度要求控制在Ra1.6以内，

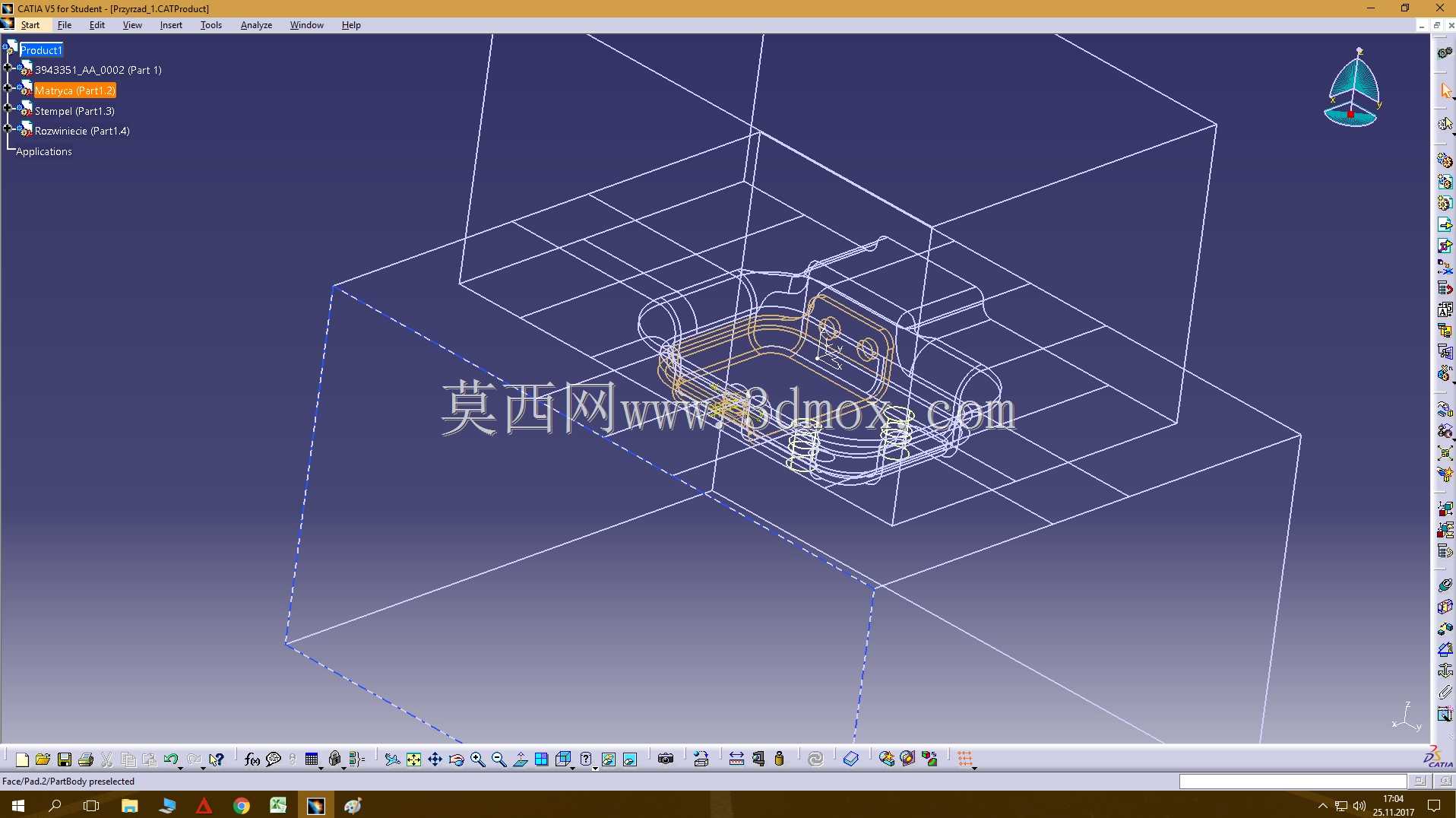

　　不需要后续额外的打磨工序就能直接进入成型环节。冷成型工序的模具戳记位置特意选在了零件非外观面的边角区域，不会影响后续组装后的外观一致性，戳记的深度控制在0.2mm，既保证标识的可识别性，也不会因为冲压深度过大造成零件背面的凸痕影响装配平面度。加工环节的装夹定位基准统一设置在零件的两个相邻侧边，所有工序的定位基准保持一致，减少多次装夹带来的位置度误差，加工时的进给参数匹配常规6mm厚度板材的加工特性，不会因为参数设置不当造成板材变形或者刀具损耗过快。三维建模阶段就同步考虑了激光切割的排版优化，所有零件轮廓在板材上的排布预留了最小切割缝宽度，提升板材利用率的同时也减少了切割空行程时间，切割后的零件不需要额外的校形工序就能满足平面度要求。

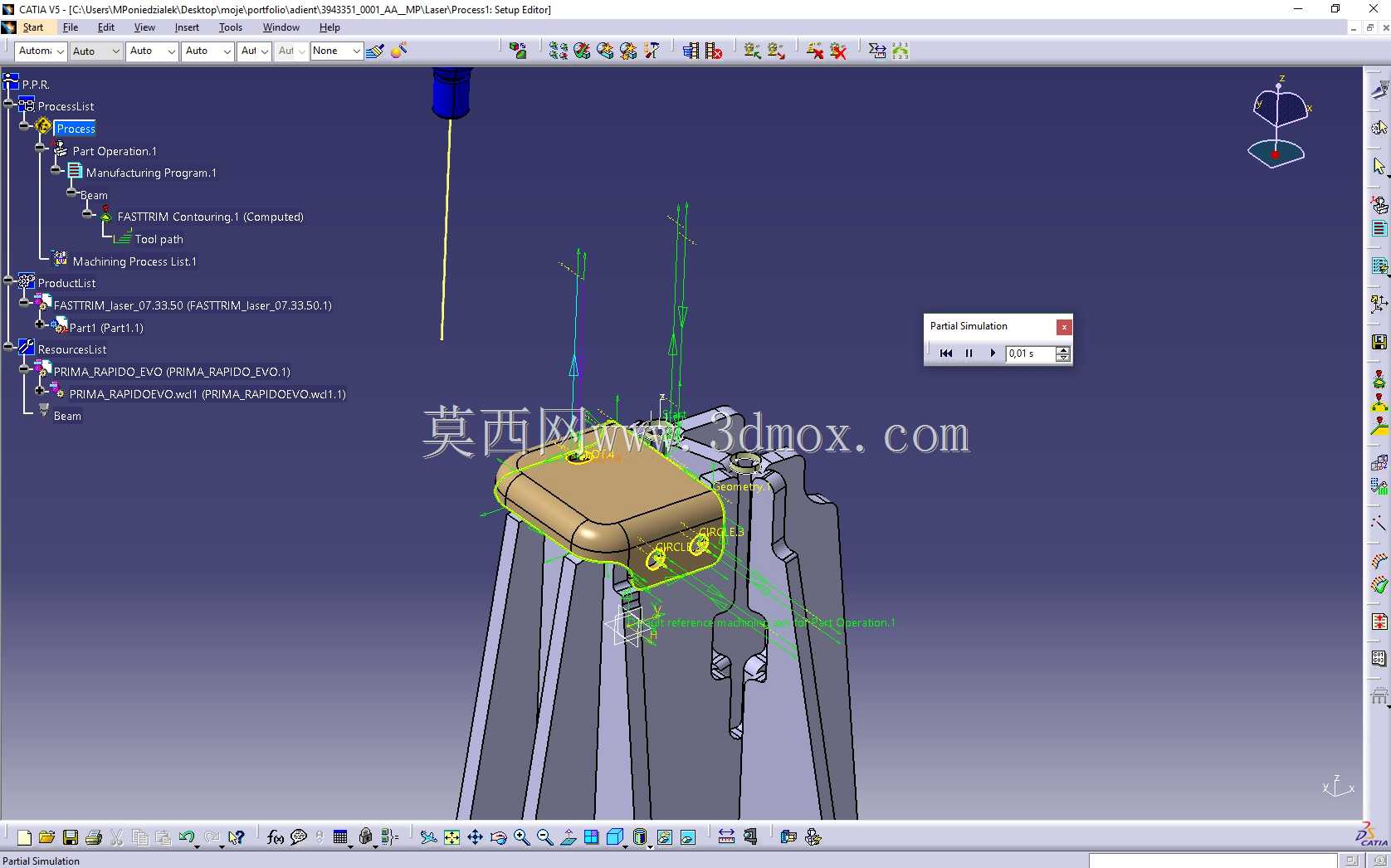

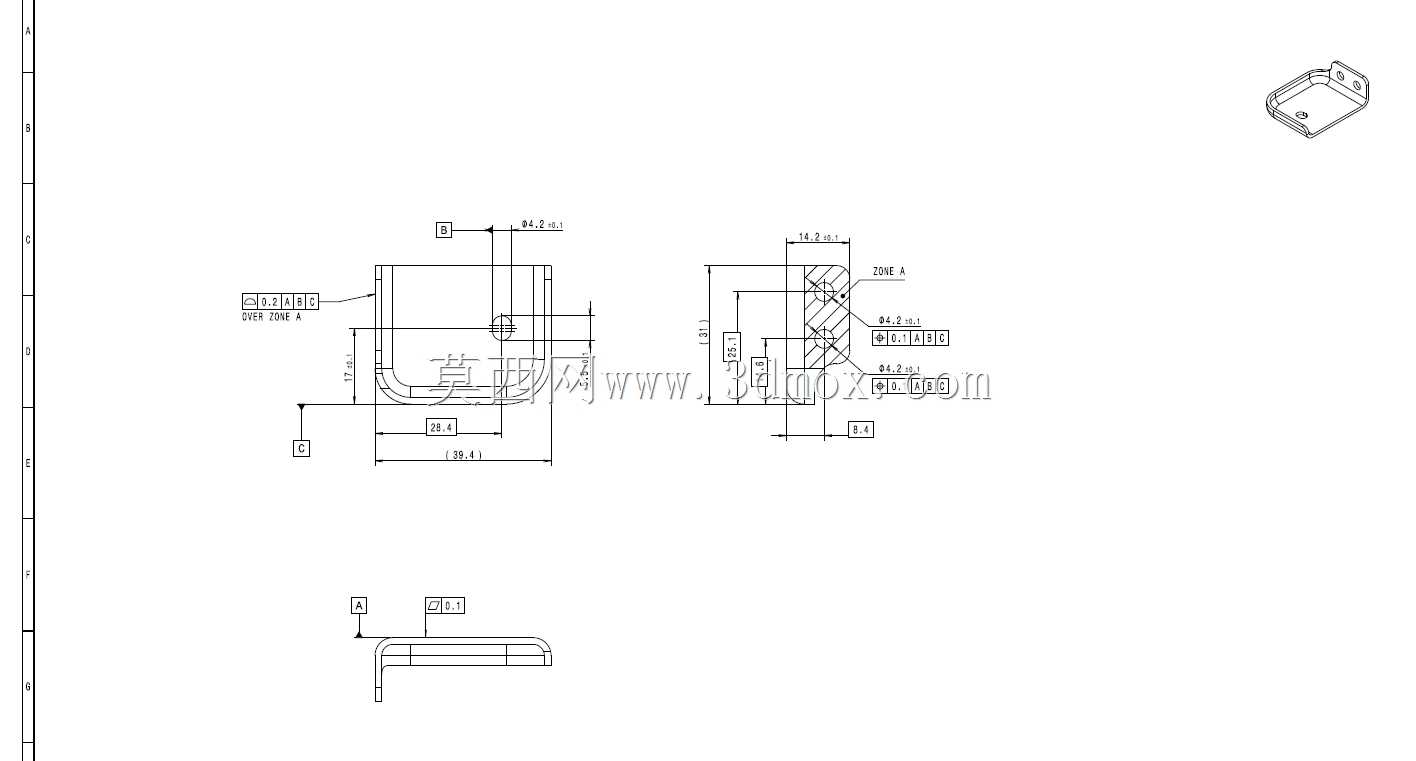

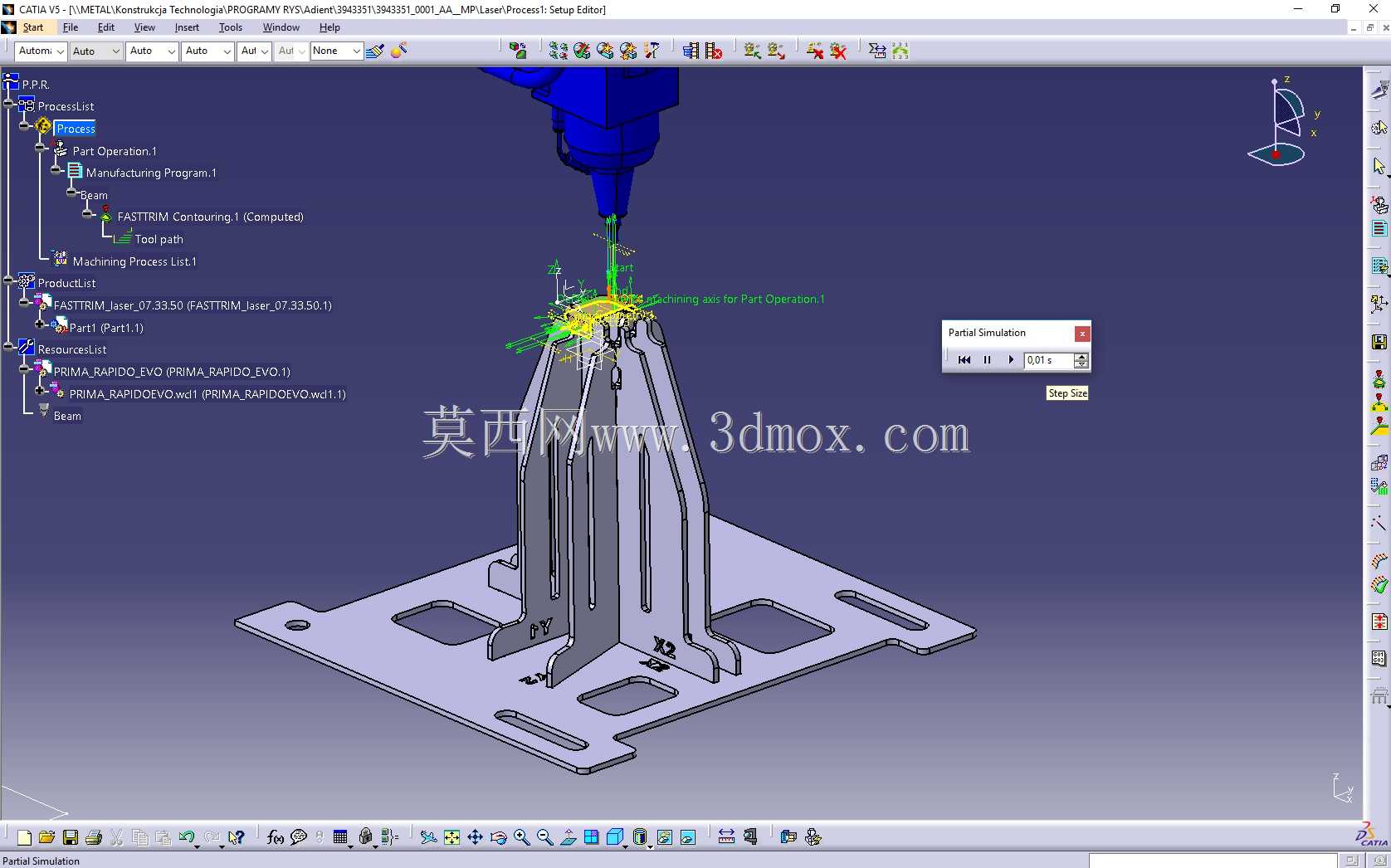

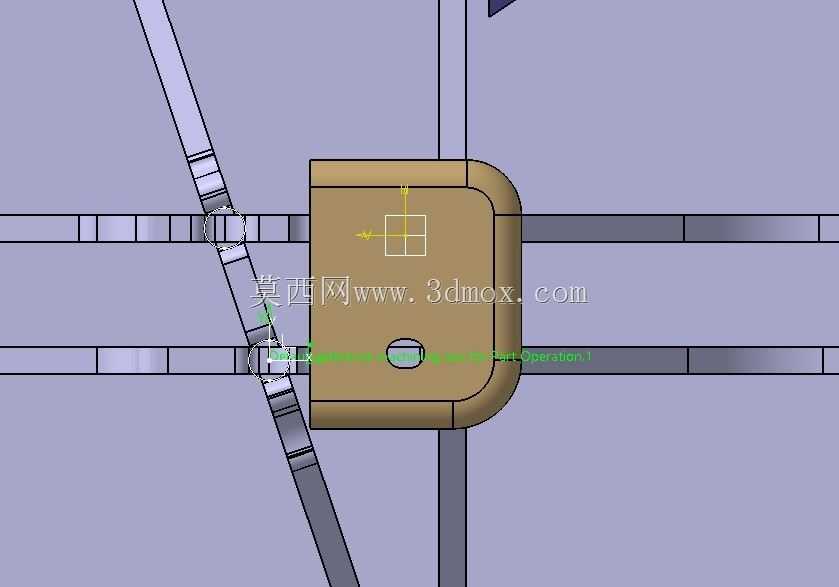

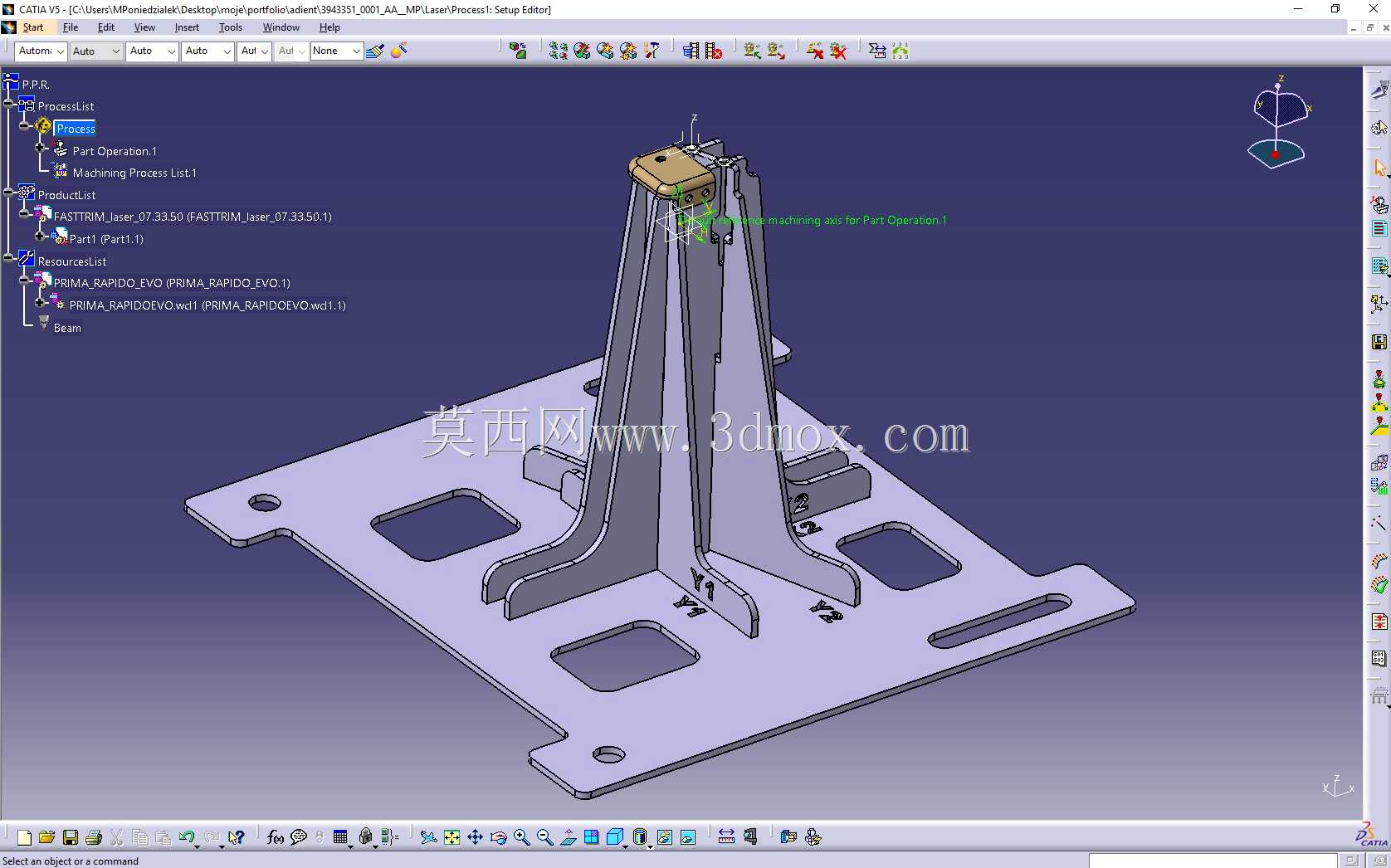

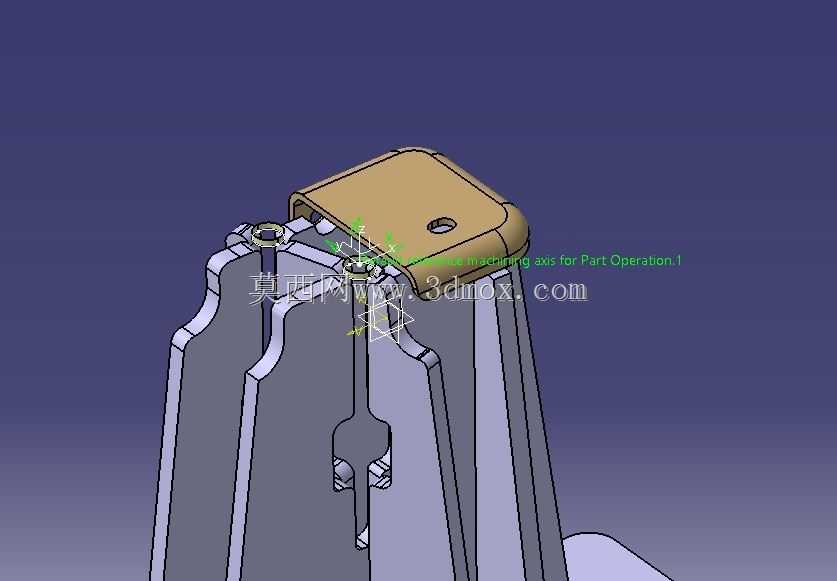

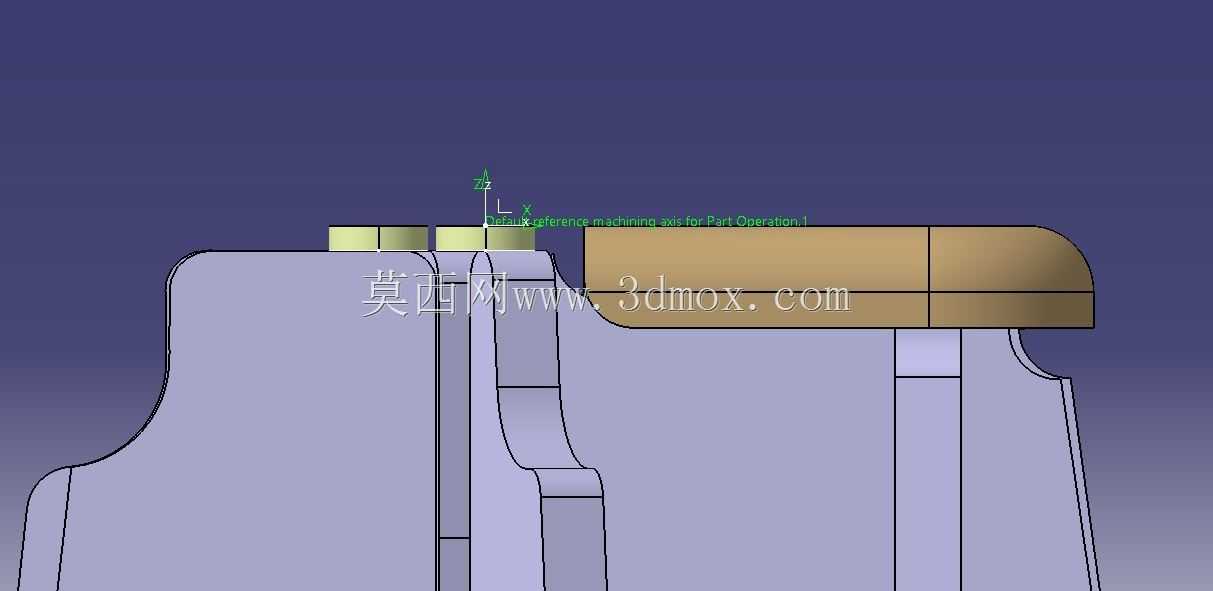

　　L3D加工程序的编写完全匹配设备的轴运动参数，所有走刀路径的进退刀位置都设置在零件废料区域，避免进刀痕留在零件有效工作面上，切割过程的辅助气体压力根据板材厚度做了匹配调整，保证切割断面的垂直度误差控制在0.05mm以内。测量环节的检测基准和加工基准完全重合，所有形位公差的检测都在三坐标测量机上完成，重点检测成型后的折弯角度、安装孔位的位置度、切割面的轮廓度，确保每一个工序完成后的零件尺寸都落在设计公差带范围内，不会出现工序累积误差造成最终零件不合格的问题。从安装边界来看，这套原型的所有安装孔位间距、整体外形尺寸都完全匹配对应通讯设备的内部安装空间，预留的装配间隙控制在0.15mm，既保证组装时的顺畅性，

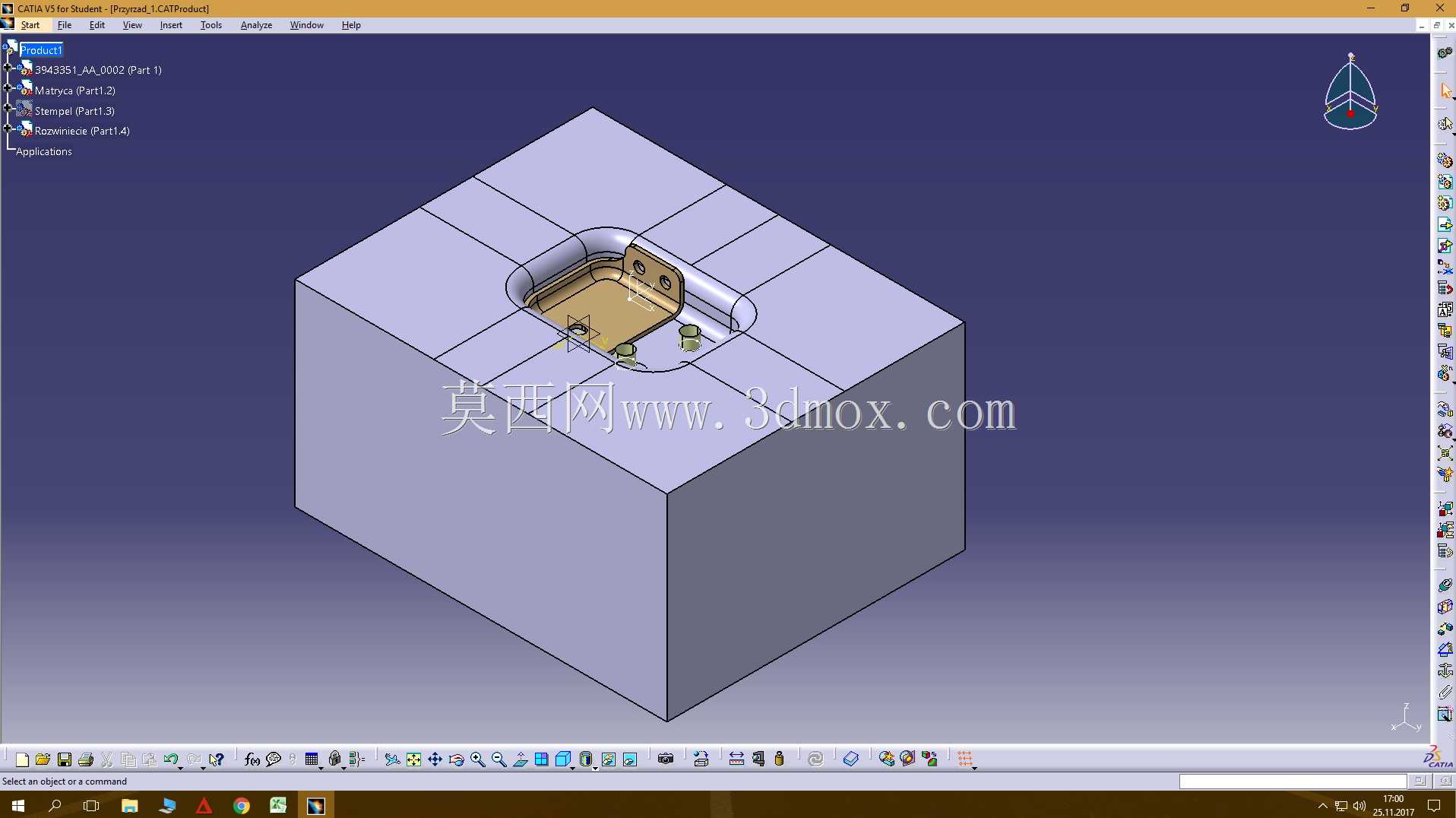

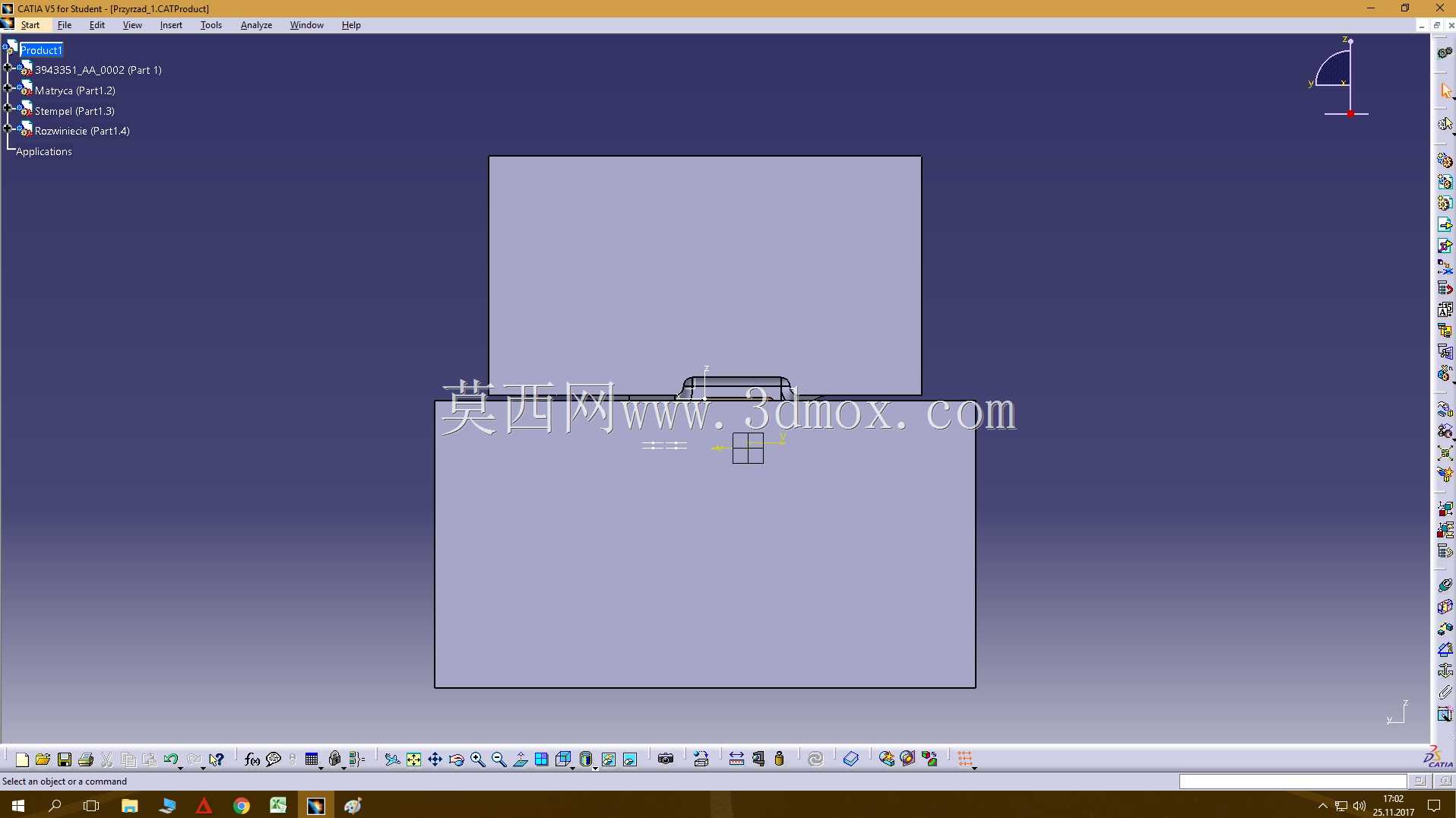

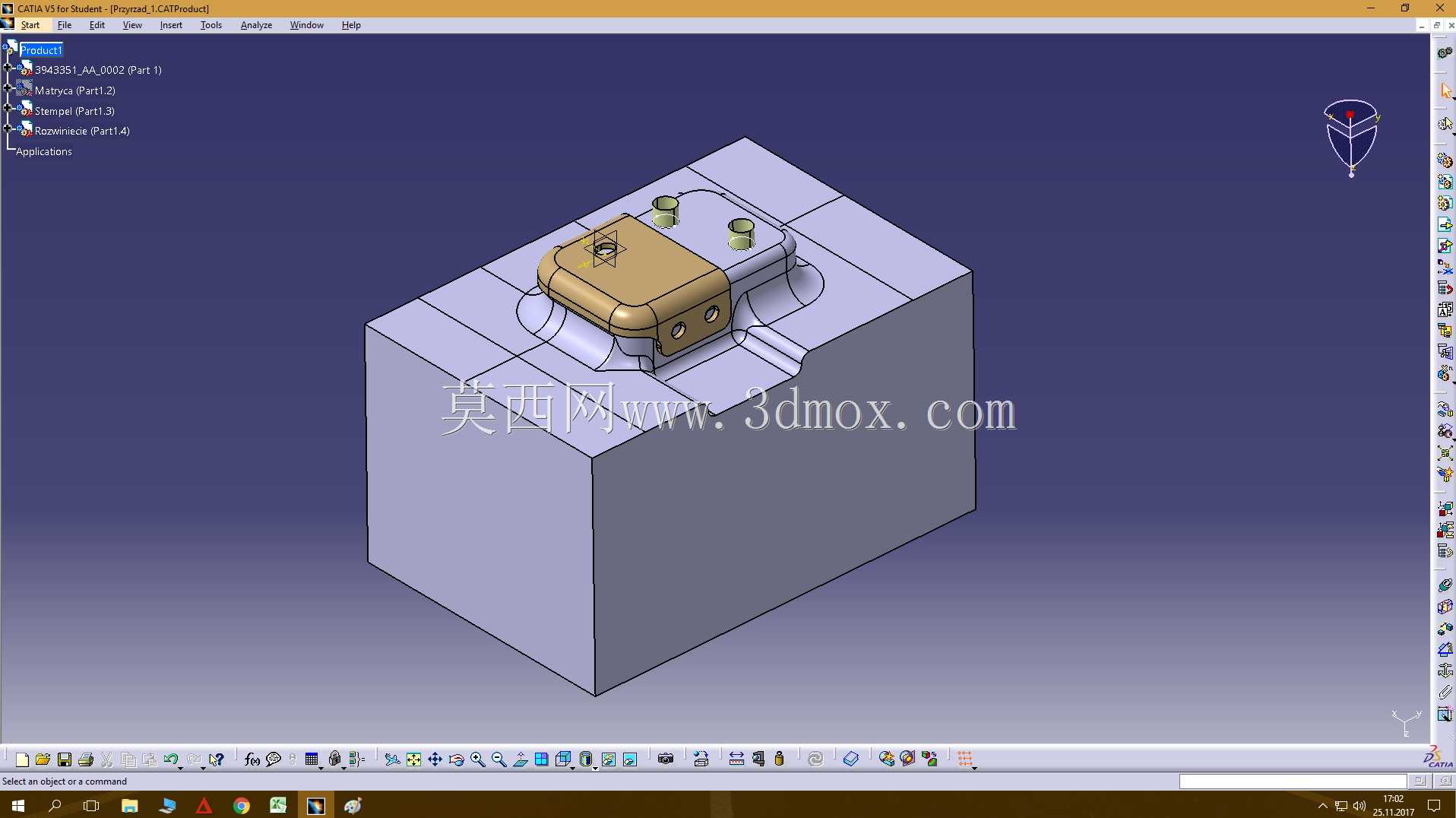

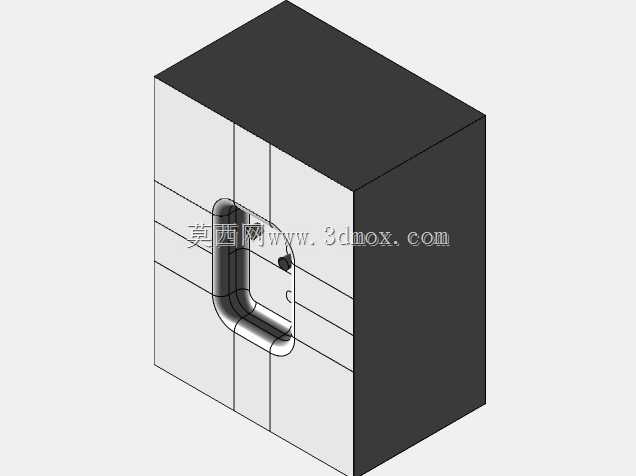

　　也不会因为间隙过大造成装配后松动异响，零件的壁厚设置兼顾了结构强度和轻量化要求，在满足跌落、振动测试强度要求的前提下尽可能减小壁厚，降低整体材料成本。模具加工环节的型腔尺寸按照零件的成型收缩率做了提前补偿，所有成型面的表面粗糙度要求匹配量产模具的标准，试模过程中可以直接验证成型参数的合理性，为后续量产模具的设计提供准确的参数参考，避免量产阶段反复修模耽误项目进度。整个设计过程没有冗余的结构特征，所有加强筋、定位柱的设置都有对应的功能需求，不存在为了造型增加的无效结构，每一处尺寸公差的设置都匹配对应工序的加工能力，不会出现过高的公差要求造成加工成本不必要的提升，完全贴合通讯类结构件试制阶段的实际生产需求，能够直接作为小批量试产的技术参考依据。
