桌面立式单声道扬声器结构设计方案

　　日常桌面办公场景中，音频输出设备的摆放适配性一直是容易被忽略的结构设计要点，常规卧式小音箱往往会占用键盘周边的横向操作空间，且出声方向正对桌面容易产生低频反射浑浊的问题，这款立式窄边扬声器的结构设计，正是针对桌面紧凑使用场景做的定向优化。从实际使用维度看，这类小型扬声器主要服务于个人桌面近场听音需求，覆盖办公场景的系统提示音输出、线上会议语音回放、日常影音内容播放等核心用途，不需要追求大空间下的高声压级覆盖，更侧重近场位置的频响平直度与摆放适配性。

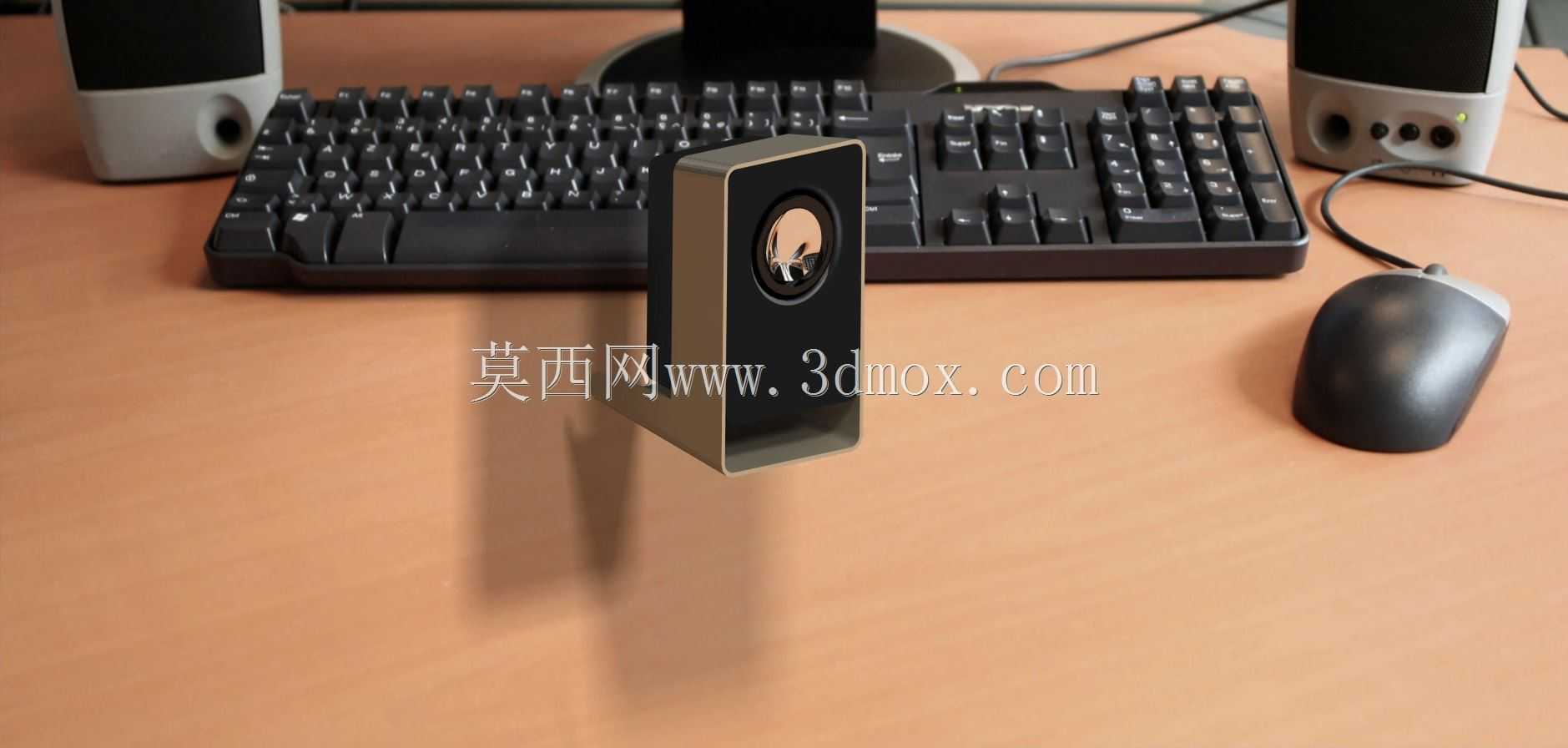

　　设计阶段首先框定了安装边界与外形尺寸约束，整体采用窄长方体立式结构，横向宽度控制在60mm以内，纵向深度控制在80mm左右，竖直高度约150mm，这个尺寸规格可以直接放置在显示器两侧、键盘边角的空余位置，不会占用鼠标操作的横向移动空间，也不会遮挡显示器下方的视线区域。箱体底部做了10mm高度的内收支撑脚，一方面将箱体出声面抬离桌面，避免单元振膜的低频振动直接传递到木质桌面产生共振杂音，另一方面在支撑脚位置预留了防滑硅胶垫的安装槽，放置在光滑桌面时不会因为振动产生滑移。

　　功能结构层面，单元安装位设置在箱体正面中上区域，采用2.5英寸全频动圈单元的适配安装尺寸，单元固定位做了阶梯式沉台结构，单元装入后正面与箱体外壳表面齐平，没有突出的边框结构，既减少了出声面的声波衍射干扰，也让整体外观更简洁。箱体背部预留了走线槽与音频输入接口的安装位，接口位置距离底部支撑面20mm，插接音频线时不会被桌面遮挡，走线槽做了圆弧过渡处理，避免线材长期弯折出现外皮破损。箱体内部做了简单的腔室分隔，在单元后方设置了10mm厚度的吸音棉粘贴位，用来吸收腔体内的驻波，减少小箱体常见的低频闷堵问题，同时在箱体侧面预留了两个3mm直径的倒相孔，孔位朝向斜下方，既可以拓展低频下潜深度，也能避免倒相孔直对使用者产生气流噪音。

　　从结构装配逻辑看，整个箱体采用前后壳扣合的装配方式，扣合位设置在箱体侧面的隐藏接缝处，前后壳通过卡扣加两颗底部固定螺丝完成锁紧，不需要在外观面设置螺丝孔，保证外观面的完整性。外壳壁厚统一设置为2.5mm，采用ABS注塑成型的工艺适配性设计，所有转角位置都做了R2以上的圆角过渡，既可以减少注塑过程中的应力集中问题，也能避免尖锐边角在日常使用中造成磕碰划伤。出声网罩采用嵌入式安装结构，网罩厚度1mm，通过周圈的小卡扣固定在单元前方的沉台内，拆卸清理时不需要额外工具，直接从边缘的预留小缺口即可撬开，不会破坏箱体表面的涂层。

　　实际落地验证时，这个结构的重心位置经过反复调整，整体重心落在箱体底部支撑面的中心区域，即使受到轻微的外力触碰也不会轻易倾倒。单元接线的预留长度控制在30mm，足够装配时的操作余量，又不会因为线材过长在腔体内产生晃动异响。箱体表面做了细磨砂纹理的处理设计，不容易残留指纹与日常使用的划痕，适配办公桌面的长期使用场景。不同于大尺寸家用音箱的设计逻辑，这款近场桌面扬声器的所有结构设计都围绕小空间近场使用的核心需求展开，没有冗余的装饰结构，每一处尺寸与结构设置都对应实际使用中的具体痛点，不管是个人DIY制作还是小规模量产，都具备很高的结构可行性，建模过程中所有配合位的公差都预留了0.2mm的装配间隙，能适配常规的注塑加工精度要求，不需要额外的二次修模调整即可完成装配。
