仓储电动叉车操控舵手柄结构设计

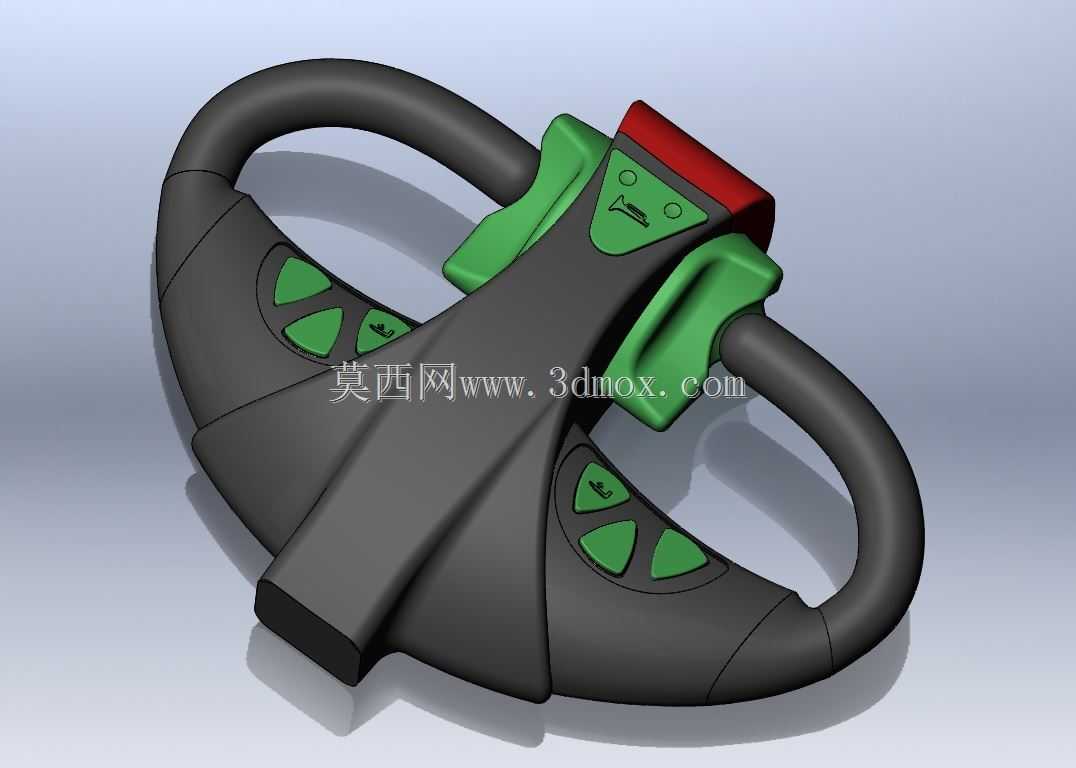

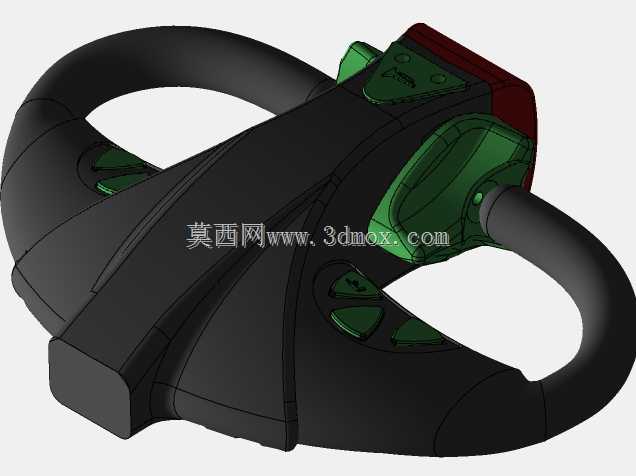

　　这款叉车舵是电动仓储类叉车的核心操控部件，主要应用在窄通道堆垛车、电动托盘搬运车、前移式叉车这类步行式或站驾式仓储叉车的操控端，替代传统的方向盘式转向结构，适配仓储场景下小空间、高频次转向、多动作集成的作业需求。在实际仓储作业场景中，操作人员多为站立或步行跟随机具移动，这类环形舵柄的握持范围覆盖了操作人员手部自然活动的区间，不管是正手推行、反手倒车还是侧身调整货位，都能快速触碰到舵体上的功能按键，不需要大幅移动手臂调整握持位置，能有效降低长时间作业的操作疲劳。从功能特性来看，舵体集成了多组功能按键，左右对称分布的绿色三角按键对应货叉起升、下降的控制逻辑，靠近舵体上部的绿色功能区集成了喇叭、行驶速度档位切换的触发结构，

　　舵体顶端的红色部件是紧急反向制动按钮，当操作人员在倒车过程中身体碰到该按钮时，叉车会立刻切换为前进制动状态，避免挤压操作人员，这一设计完全符合仓储叉车的安全规范要求。设计过程中首先考虑的是握持手感，环形握把的截面采用了贴合人体手掌弧度的椭圆截面，直径控制在32mm，适配绝大多数成年操作人员的手掌握持尺寸，握把表面做了细微的磨砂纹理处理，在仓储环境中手部沾有少量灰尘或轻微油污的情况下也能保持足够的握持摩擦力，不会出现打滑脱手的情况。舵体的主体支撑结构采用了加强筋布局，内部预留了线束穿引的空腔，所有按键的触发开关都安装在舵体内部的安装柱上，安装柱的位置做了定位凸台设计，装配时不需要额外调整位置就能保证按键与开关的对位精度，

　　减少装配工序的调整时间。安装边界方面，舵体底部的连接端采用了标准的花键连接结构，与转向立柱的连接法兰尺寸适配行业通用的40mm安装孔径，连接端的轴向长度预留了25mm的调整余量，可适配不同厚度的操控台面板安装需求，舵体整体的最大外轮廓宽度为320mm，前后方向的最大厚度为180mm，安装后不会超出叉车操控端的整体宽度，在窄通道作业时不会因为舵体突出剐蹭货架或货物。舵体的材质选用上，握持部分采用软质TPU包胶结构，内部支撑骨架采用玻纤增强PA材质，既保证了整体结构的抗冲击强度，在叉车发生轻微碰撞时不会出现壳体开裂的情况，同时软质包胶部分在低温仓储环境下也不会出现发硬变脆的问题，

　　能在-10℃到45℃的常规仓储作业环境下保持稳定的材料性能。按键的触发行程设计为3mm，触发压力控制在15N左右，既不会因为轻微触碰产生误触发，也不需要操作人员用很大的力气按动，长时间操作不会造成手指酸痛。舵体的整体造型采用了流线型的过渡设计，所有的棱角位置都做了R3以上的圆角处理，没有尖锐的凸起结构，避免操作人员在快速操作时被棱角划伤。在结构布局上，所有功能按键都分布在操作人员拇指自然覆盖的范围内，握持舵柄时拇指不需要过度伸展就能触碰到所有操作按键，在转向操作的同时可以同步完成货叉升降、喇叭鸣响的操作，不需要换手操作，能有效提升作业效率。舵体与转向立柱的连接位置做了密封结构设计，配合橡胶密封圈可以阻挡仓储环境中的灰尘、水渍进入舵体内部，避免内部开关触点因为积尘出现接触不良的问题，提升部件的使用寿命。
