BF1-80A平板式易熔保险结构设计

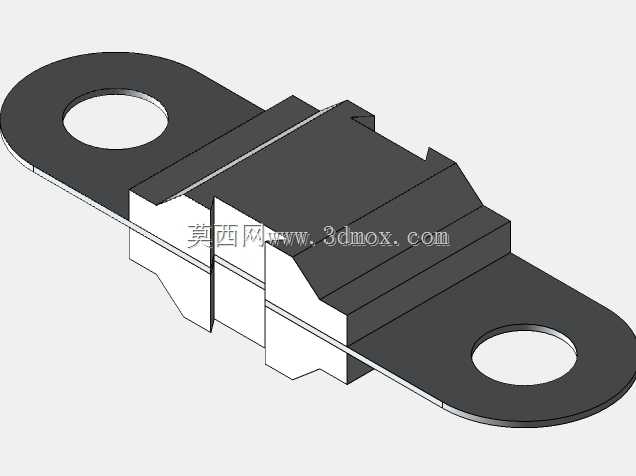

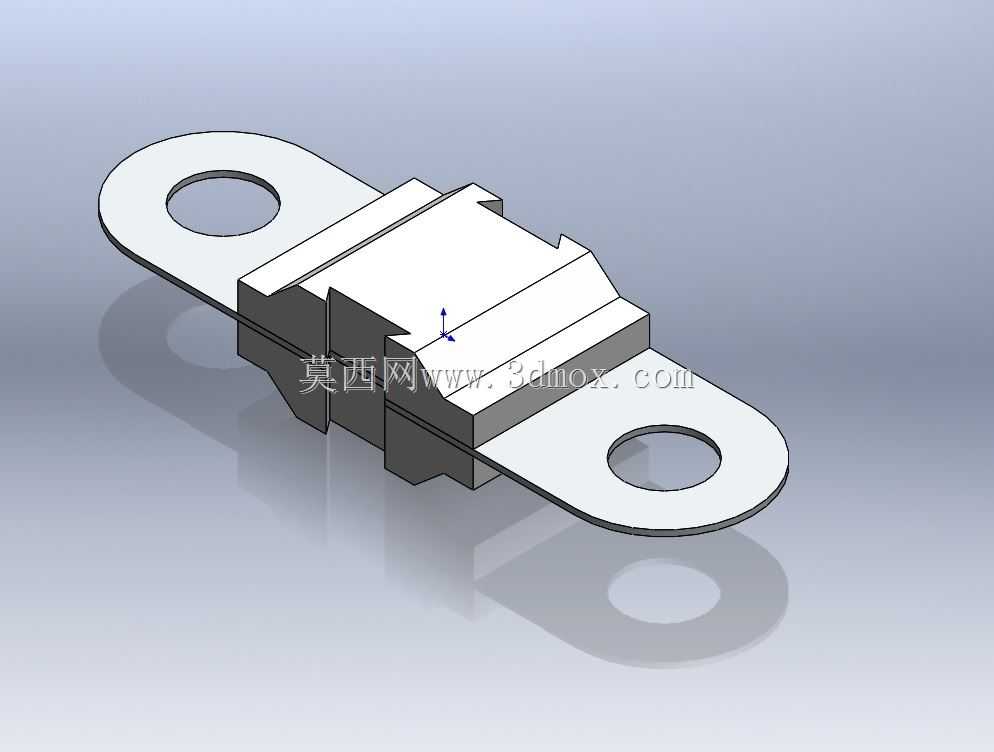

　　这款平板式易熔保护元件，主要面向大电流直流回路的过载与短路防护场景，常见于工程车辆启动回路、储能设备直流母线、大功率通信电源供电支路这类需要快速分断故障电流的位置，相比传统插装式熔断器，其平板安装的结构更适配大电流工况下的低接触电阻要求，能在持续通过额定工作电流时保持极低的压降，避免大电流工况下连接部位异常发热。从结构设计来看，整体采用对称式双安装耳布局，两端的安装孔直接对应接线端子的固定位，安装时无需额外的转接座，通过螺栓直接压接在供电母排或者接线端子上即可，安装耳的厚度经过匹配设计，既保证压接后有足够的接触面积降低连接电阻，又不会因为厚度过大导致螺栓锁紧时应力集中损坏元件本体。中间的熔芯区域采用阶梯式的腔体封装结构，

　　外部的绝缘壳体将易熔金属熔体完全封闭，一方面避免熔体裸露带来的触电、积尘短路风险，另一方面在熔体分断故障电流时，能有效约束分断产生的电弧和金属喷溅，防止故障范围扩大。熔体的几何尺寸是整个设计的核心，额定80A的工作电流下，熔体的窄颈部位经过载流能力校核，正常工作时的温升控制在绝缘壳体的耐温阈值以内，当回路出现过载或者短路时，窄颈部位会在极短时间内达到熔点熔断，快速切断回路，保护后端的用电设备不会因为过流出现烧毁。安装边界方面，两端安装孔的中心距按照通用大电流平板熔断器的安装尺寸做了适配，能直接替换同规格的进口同类产品，不需要对原有设备的安装位做二次修改，安装耳的开孔尺寸适配常用的接线螺栓规格，

　　锁紧时的扭矩范围也和常规铜排接线的扭矩要求匹配，现场安装不需要特殊的工装工具。绝缘壳体的外形做了防呆的切边设计，安装时不会出现正反装错的问题，壳体表面的阶梯结构一方面增加了壳体本身的结构强度，在受到外部挤压时不容易出现开裂，另一方面也增加了壳体表面的爬电距离，在潮湿、多尘的使用环境下，也能保证两端带电部位之间的绝缘性能。实际选型使用时，需要注意该元件的安装面要保持平整，压接时螺栓要保证两侧受力均匀，避免因为压接倾斜导致接触电阻过大，出现异常发热的情况；同时该元件属于一次性过流保护元件，熔体熔断后需要直接更换同规格的产品，不能重复修复使用。建模过程中，对易熔熔体的熔断特性对应的结构尺寸做了参数化处理，调整熔体窄颈的宽度、厚度参数就可以快速衍生出不同额定电流的同系列产品，壳体的安装孔位、外形尺寸保持通用化，能大幅缩短同系列不同规格产品的开发周期，也方便后续做安装兼容性的校核。
