多款挤压式散热片结构三维设计作品

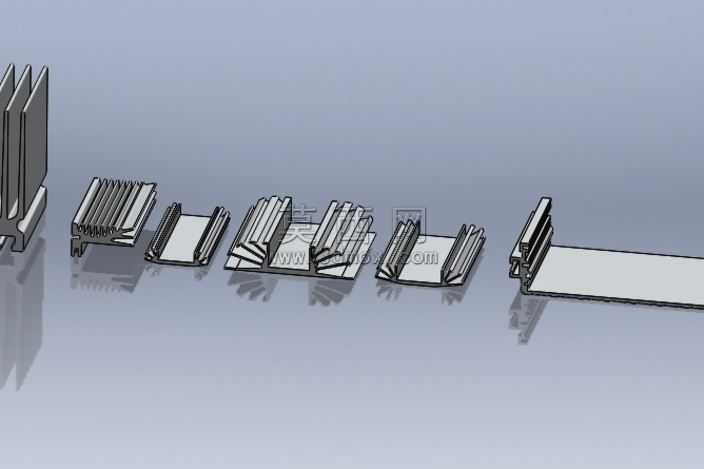

本作品为多款不同结构形态的挤压式散热片三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循挤压型材的生产工艺逻辑搭建模型特征，保证每款散热片的结构都符合实际挤压生产的成型要求，不存在无法开模生产的异形结构。建模阶段先梳理每款散热片的基底结构，统一以铝合金挤压型材的常规壁厚为基准设定基础参数，再针对不同的使用场景搭建差异化的鳍片结构：部分款式采用密集等距直鳍片设计，通过等距阵列命令生成均匀排布的薄鳍片，鳍片厚度控制在挤压工艺允许的最小壁厚范围内，在保证结构强度的前提下最大化拓展散热接触面积；部分款式采用带弯折导流结构的鳍片，通过弯折、切除特征构建鳍片端部的导风角度，优化空气流经散热片时的流通路径，减少风道死角提升换热效率；还有款式采用一体化卡扣拼接结构，在散热片基底侧边设计互锁卡扣特征，无需额外紧固件即可实现多片散热片的拼接组合，适配不同功率设备的散热面积需求。材质渲染阶段选用常见的铝合金阳极氧化质感，还原挤压铝型材表面细腻的哑光金属质感，对鳍片边缘做微小的倒角处理，既符合实际挤压件的工艺圆角特征，也避免渲染时出现锐利边缘的光影失真。每款散热片的底部安装基面都做了平面度约束，保证安装时能与发热元器件表面充分贴合，减少接触热阻；部分带安装支脚的款式，在支脚位置预留了标准螺丝安装孔位，孔位周边做了加厚凸台处理，避免安装锁紧时出现型材变形。整个设计过程围绕挤压成型工艺、散热效率提升、安装便捷性三个核心维度展开，不同款式的散热片可分别适配小型电子元器件、电源模块、工控设备等不同场景的散热需求，模型特征参数完整，可直接用于工艺验证、结构仿真或生产开模参考，完整还原了挤压散热片从结构设计到工艺适配的全流程建模逻辑。
