八脚电子管安装底座结构三维设计

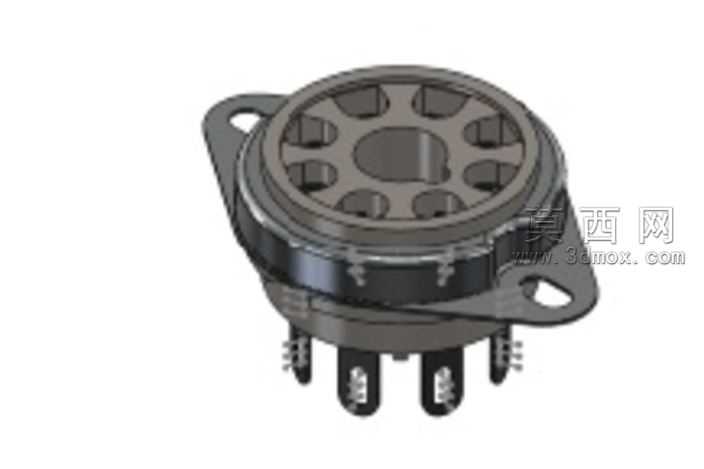

本模型为八进制电子管安装底座，采用SolidWorks进行全参数化三维建模，建模过程严格遵循电子接插件的通用尺寸规范，还原了该类底座的完整结构细节。建模初期首先绘制底座法兰安装面的二维草图，精准定位两个对称分布的安装固定孔位，确定法兰盘的外轮廓与安装基准，随后通过拉伸凸台命令生成法兰基座主体，再对基座边缘做圆角过渡处理，避免应力集中的同时还原实物的工艺倒角特征。中部定位环部分采用旋转凸台命令生成，精准还原环体上均匀分布的八个引脚插孔的位置与孔径，每个插孔的内壁做拔模斜度处理，匹配实际生产中塑件脱模的工艺要求，插孔之间的加强筋结构通过阵列命令快速生成，保证筋位的均匀分布与尺寸一致性。底部引脚部分单独建模后与基座做装配配合，每个引脚的弯折角度、焊片结构都严格参照实物比例还原，引脚与基座的嵌合位置做干涉检查，确保各部件装配无错位。材质设置上，基座主体采用黑色电木材质参数，调整漫反射粗糙度模拟电木磨砂哑光的质感，金属引脚与法兰嵌件采用镀镍金属材质，调整金属反射参数与高光强度，还原金属件的亮面质感，中部定位环采用深灰色硬质塑料材质，区分不同部件的材质差异。渲染阶段采用三点布光方案，主光源从斜上方45度投射，突出底座表面的结构层次，补光弱化阴影区域的死黑问题，环境光添加微弱的反射效果，让金属引脚的反光更具真实感。设计过程中重点考量了该底座的实际装配需求，安装孔的孔距、引脚的间距都符合八脚电子管的通用安装标准，既可以作为电子管功放设备的配套安装配件参考，也可用于电子类教学演示的结构展示模型，模型各特征参数可编辑，能够根据实际使用需求调整尺寸适配不同规格的电子管安装场景。
