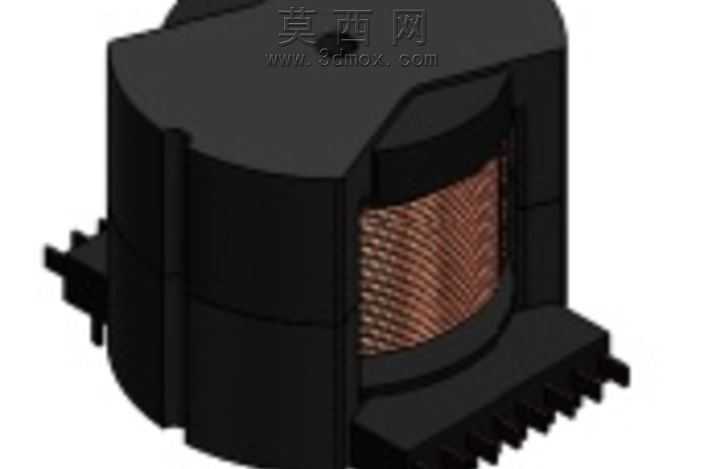

立式高频电子变压器三维结构设计

本作品为立式安装型高频电子变压器的三维数字化模型，建模过程严格遵循电子变压器的实际生产工艺与结构规范，依托三维参数化建模逻辑完成全结构搭建。建模初期先梳理产品的功能结构层级，将模型拆分为磁芯组件、绕组组件、绝缘骨架、引脚基座四大核心模块，各模块采用独立参数化草图驱动特征生成，确保后续可根据电气参数需求快速调整磁芯尺寸、绕组匝数对应的结构比例。磁芯部分采用两半拼接式结构设计，建模时精准还原了磁芯的圆弧过渡外形、拼接定位卡槽结构，材质赋予环节为磁芯配置了哑光黑色铁氧体材质，通过调整材质的粗糙度、反射率参数，还原铁氧体磁芯表面细腻的磨砂质感，同时在磁芯与绕组的接触位置预留了标准绝缘间隙，符合安规设计要求。绕组部分采用分层绕制的结构表现，建模时通过螺旋扫描特征生成多层铜线绕组，精准还原漆包线紧密排列的绕制效果，材质设置为高反射率的紫铜材质，添加细微的表面拉丝纹理模拟真实漆包线的表层质感，绕组与磁芯之间设置了绝缘衬纸的结构层，还原实际产品的绝缘防护设计。绝缘骨架与引脚基座采用一体化建模思路，通过拉伸、切除、阵列特征完成基座的多引脚排布结构，每个引脚的位置、尺寸都符合PCB板插装的标准间距要求，基座材质设置为黑色阻燃工程塑料，添加轻微的注塑纹理表现，还原塑胶件的真实表面质感。整体模型完成后进行了全局干涉检查，确保各部件之间无结构冲突，装配关系完全匹配实际产品的组装逻辑，渲染阶段采用柔和的侧方打光方案，突出磁芯的轮廓立体感与绕组铜线的金属质感，阴影参数调整为软阴影效果，让模型展示效果更贴近实物拍摄的视觉感受，整个设计既还原了电子变压器的真实结构细节，也保证了模型可直接用于产品结构验证、装配演示、教学素材等场景使用。
