双万向节动力耦合传动构件三维设计

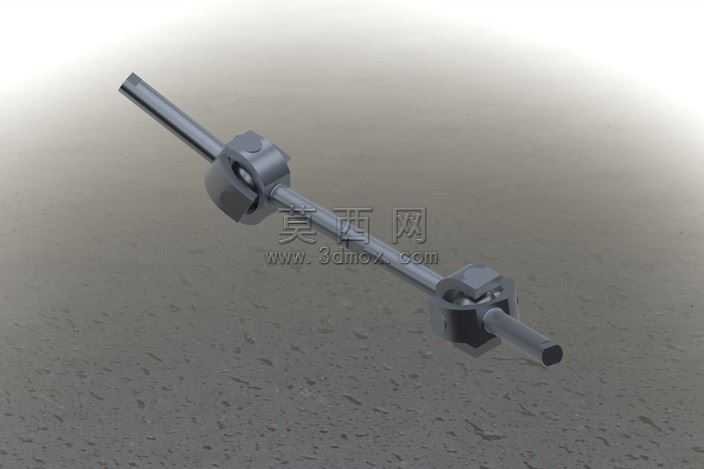

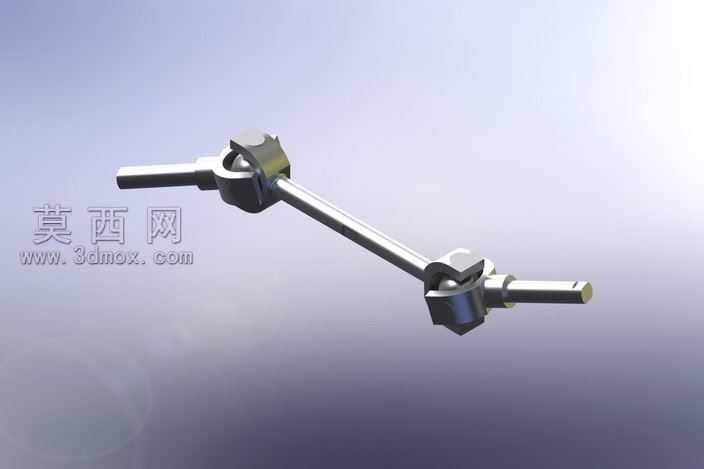

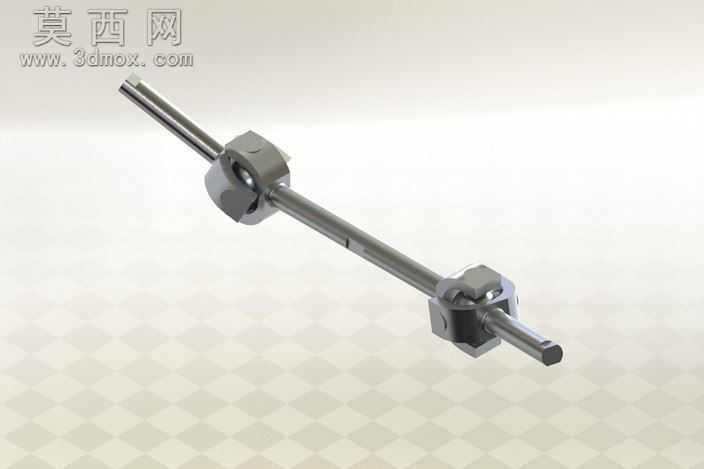

本作品为动力耦合用双万向节传动构件的三维设计成果，建模阶段采用SolidWorks完成全参数化特征构建，首先以回转特征生成两端的轴杆基体，轴端预留的扁位结构通过拉伸切除特征精准成型，保证与外接部件的装配定位精度。中间的十字轴万向节核心结构，先绘制十字交叉的轴颈草图，通过凸台拉伸生成十字轴主体，再对轴颈端面做倒角处理，匹配滚针轴承的装配间隙要求；两端的节叉结构采用对称草图拉伸成型，叉耳位置的轴孔通过同轴心配合与十字轴轴颈完成虚拟装配，装配过程中严格校验各转动副的活动自由度，确保两个万向节可同步实现偏角传动，模拟实际工况下的动力传递路径。材质与渲染阶段，整体构件赋予抛光合金钢材质，调整金属材质的粗糙度参数至0.15，反射强度设置为0.7，还原金属构件表面的细腻金属光泽与冷硬质感；场景采用渐变浅灰背景，搭配顶侧45度柔光光源，添加柔和的环境闭塞效果，突出构件的轮廓层次与结构细节，避免生硬阴影遮挡装配关系。结构设计上，该传动构件采用双万向节串联布局，可补偿两端轴系的安装同轴度误差，实现变角度下的连续动力耦合传输，各零件的建模尺寸严格遵循机械传动设计规范，轴径、叉耳厚度、十字轴轴颈直径的参数比例符合通用万向节的强度设计要求，所有配合面均预留合理的装配公差，虚拟装配后可实现转动副的灵活摆动，无结构干涉问题。设计思路围绕动力传输的平稳性需求展开，针对单万向节传动存在的转速波动问题，采用双万向节等速传动布局，保证两端轴在存在偏角的工况下仍可实现等转速动力传递，建模过程中对所有棱边做了工艺倒角处理，既符合实际机械加工的工艺要求，也避免应力集中问题提升构件使用寿命，整体模型结构完整，可直接用于传动机构的运动仿真、装配教学演示或非标传动设备的设计参考。
