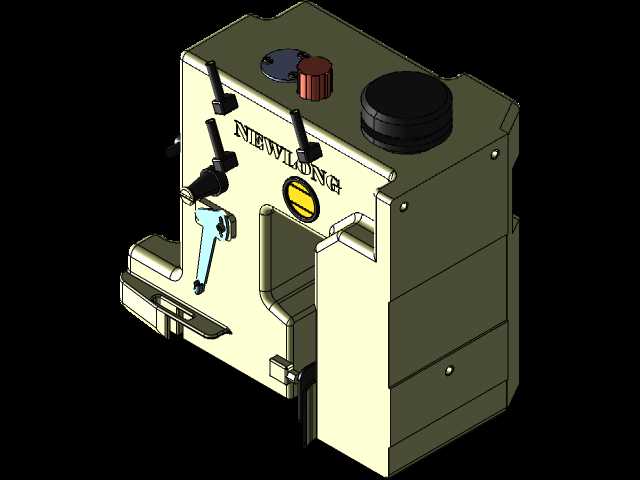

纽龙DS-9C麻袋缝包缝纫设备结构

　　这款缝口设备主要面向散料袋装生产线的末端封口工位，在粮食加工、饲料生产、建材粉料分装、港口散货打包等场景中应用广泛，适配麻袋、厚质编织袋等粗粝耐磨的包装材质，能够在连续化生产节拍下完成袋口的链式线迹缝合，避免散料在转运、堆码过程中出现洒漏问题。从结构设计来看，整机采用一体化铸造型壳体作为承载基体，壳体外侧预留的多个安装凸台与定位销孔，可直接适配生产线旁的立式安装支架，安装时无需额外制作复杂转接工装，安装面的平面度公差控制在0.1mm以内，能保证设备长时间高速运行时不会出现共振偏移。设备正面的操作手柄布局充分考虑了一线操作人员的使用习惯，穿线引导、针距调节、压脚抬升的操控件全部集中在操作人员正面伸手可及的区域，

　　无需侧身或者探身即可完成所有常规操作调整，能有效降低长时间重复操作的疲劳感。顶部的旋钮组件分别对应线迹张力调节、缝纫速度微调功能，旋钮表面做了防滑滚花处理，即便操作人员佩戴劳保手套也能精准拧动调节，不会出现打滑脱手的问题。设备的针杆传动结构采用封闭油浴润滑设计，所有传动齿轮、曲柄连杆部件全部内置在壳体腔体内，日常使用时只需按照周期从顶部注油孔加注润滑油即可，无需频繁拆解维护，能很好适配粉尘较多的生产车间环境，避免粉料进入传动副造成部件异常磨损。从安装边界来看，整机的横向突出尺寸控制在合理范围内，安装时距离输送带侧边的预留间隙不小于80mm即可，不会和生产线的其他导向、压袋部件产生运动干涉；

　　设备底部的送料牙突出高度可根据袋材厚度灵活调整，缝合薄型编织袋时调低送料牙避免勾破袋材，缝合加厚麻袋时调高送料牙保证送料顺畅，不会出现滞针、跳针的问题。线迹成型机构采用成熟的钩针勾线结构，缝合形成的链式线迹具备一定的拉伸余量，在装满物料的麻袋出现轻微形变、堆码受压时，线迹不会因为刚性拉扯出现断线问题，封口后的袋口抗拉强度能满足多次转运、多层堆码的强度要求。设备侧面预留的过线架安装位，可根据现场走线方向选择左侧或者右侧安装过线组件，适配不同生产线的走线布局，不用对设备主体做任何改装。压脚组件的压力可通过侧方的调节螺杆无级调整，针对不同厚度、不同摩擦系数的袋材，都能保证压脚对袋材的压力适中，

　　既不会因为压力过大导致袋面被压出明显压痕甚至破损，也不会因为压力过小导致送料时袋材打滑，出现线迹疏密不均的问题。整机的外露部件全部做了圆角钝化处理，没有尖锐的棱角突出，操作人员在穿线、调整设备时不会被剐蹭受伤，符合车间设备的安全设计要求。在建模过程中，所有部件的装配间隙都按照实际生产的公差要求做了预留，运动部件之间的间隙控制在0.05-0.1mm之间，既不会因为间隙过小出现运动卡滞，也不会因为间隙过大导致运行时晃动量超标，影响缝合精度。壳体上的所有连接螺孔位置都对应实际产品的安装点位，建模时还原了螺孔的深度、螺纹规格，在做配套安装支架设计时可以直接提取孔位坐标，不用反复核对实物尺寸，能大幅缩短配套设备的设计周期。
