红色款苹果智能手机外观结构三维建模

　　本次建模围绕消费级智能手机的外观结构展开，还原的是红色后盖版本的直板触屏手机整体外形，建模过程中优先参考消费电子行业对手机产品的尺寸管控要求，先确定整机的长宽厚边界，常规直板智能手机的握持宽度控制在65mm到75mm区间，厚度控制在7mm到9mm区间，长度控制在135mm到150mm区间，这个尺寸区间是经过大量人体握持测试验证的，能够适配绝大多数成年用户单手握持的操作需求，避免过宽导致拇指无法覆盖屏幕操作区域，过厚影响握持舒适度，过长导致口袋携带不便。建模时先搭建整机的基准坐标系，将手机长度方向对齐X轴，宽度方向对齐Y轴，厚度方向对齐Z轴，原点设置在整机几何中心，方便后续拆分各个结构件时的尺寸标注与配合校验。首先处理中框结构，

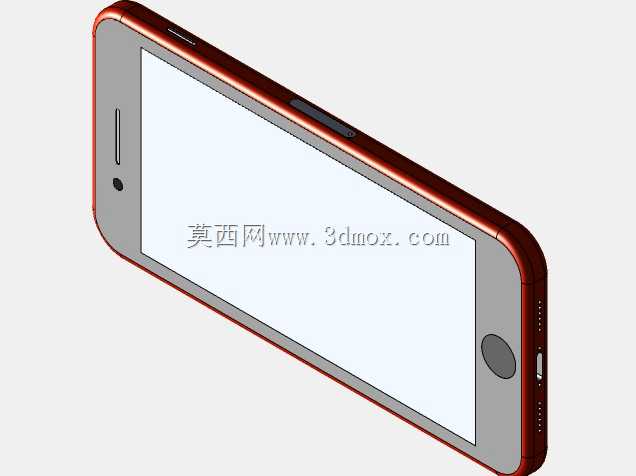

　　中框是连接前面板屏幕与后盖的核心承载结构，日常使用中承担抗摔、抗弯折的结构强度需求，建模时给中框四个边角预留了R角过渡，R角半径控制在8mm到12mm区间，这个弧度既能够在跌落时分散冲击力，避免应力集中导致边角碎裂，也能贴合手掌虎口位置的曲线，提升长时间握持的贴合感。中框侧面的按键布局按照常规智能手机的操作逻辑设置，左侧分布音量加减按键与静音拨片，右侧分布电源按键，按键突出中框表面的高度控制在0.8mm到1.2mm，既保证按压时有清晰的行程反馈，又不会因为突出过多导致放在口袋里误触。接下来处理后盖结构，后盖采用一体化曲面过渡设计，边缘与中框衔接处做了2.5D弧面收边，弧面切线与中框表面平滑衔接，没有突兀的棱角，避免握持时硌手。

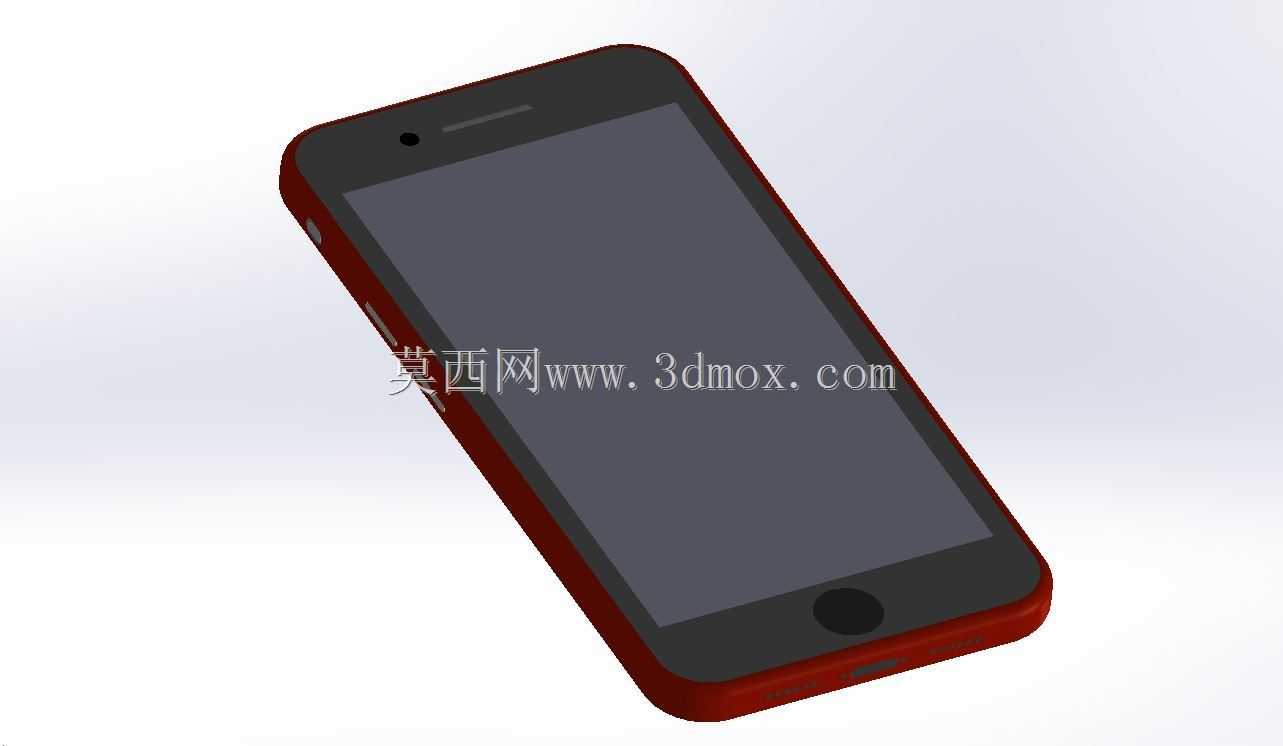

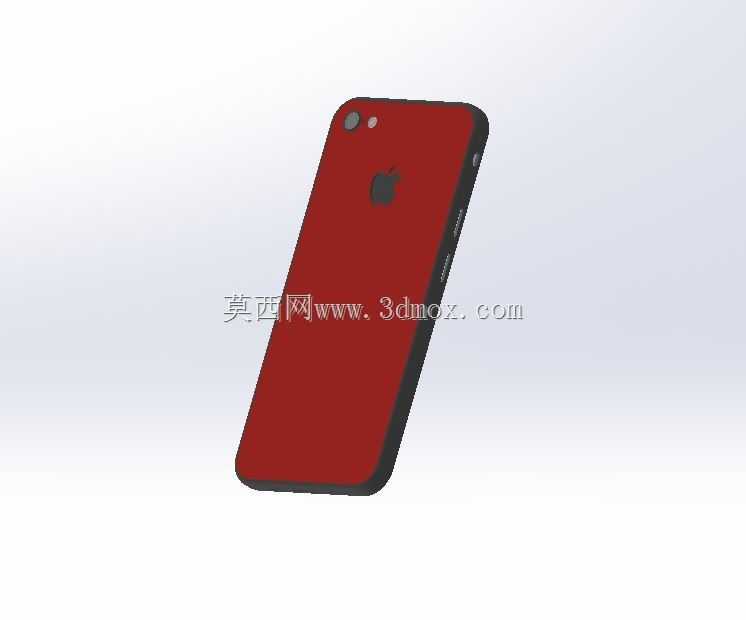

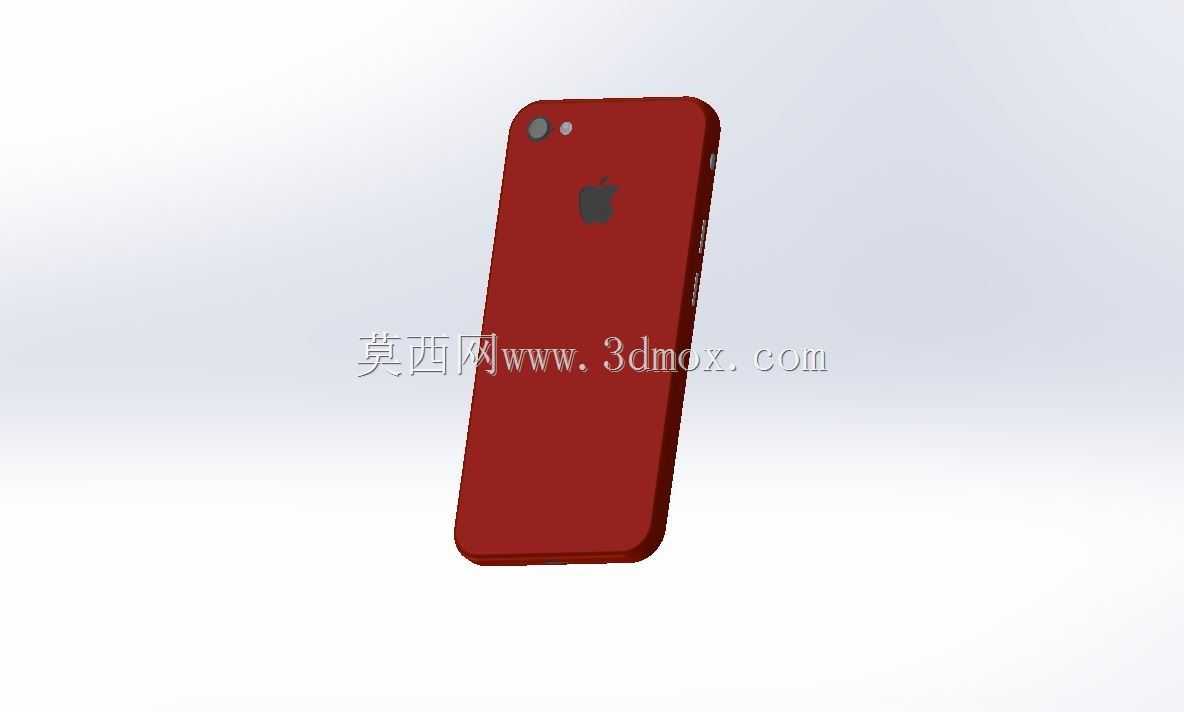

　　后盖左上角位置预留摄像头模组的安装开孔，开孔区域做了轻微的凸起设计，凸起高度控制在0.6mm到1mm，这个高度既能够容纳摄像头镜片、CMOS传感器与对焦马达的堆叠厚度，又不会因为凸起过高导致手机放在平面上出现明显的跷跷板现象，摄像头模组旁同步预留了补光灯的安装位，位置与摄像头开孔保持同一水平基准，保证后盖视觉布局的协调性。后盖中心位置预留品牌标识的安装区域，标识采用凹陷或者印刷的工艺预留位，不破坏后盖整体的平整性。前面板部分建模时预留了屏幕的安装边界，屏幕覆盖区域占前面板面积的85%以上，屏幕边缘与前面板边框的黑边宽度控制在2mm到3mm，既能够容纳屏幕排线、触控层的边缘走线，也能保证跌落时屏幕边缘有足够的边框缓冲，

　　避免屏幕直接接触磕碰面。建模过程中所有结构件的配合间隙都按照消费电子行业的装配公差预留，中框与后盖、中框与前面板的单边间隙控制在0.05mm到0.1mm，既保证装配时能够顺利扣合，又不会出现缝隙过大导致进灰、翘边的问题。从应用场景来看，这个模型可以用于手机保护壳的结构设计验证，设计师可以基于这个整机模型做保护壳的内腔尺寸匹配，预留保护壳的壁厚、按键开孔位置、摄像头避让区域，也可以用于手机周边配件比如贴膜、无线充电器、车载支架的适配设计，验证配件与手机外形的贴合度；同时也可以作为消费电子结构设计的教学案例，帮助初学者理解直板智能手机的整体结构堆叠逻辑、外观曲面的过渡处理方式、人体工学在手持设备设计中的实际应用。建模时没有做内部主板、电池等元器件的细节还原，重点聚焦在外观可见的结构特征与安装边界，能够满足绝大多数外观适配类设计的使用需求，所有曲面都做了曲率连续处理，避免出现曲面褶皱、棱角突兀的问题，保证模型导入到各类三维软件中做二次设计时不会出现破面、几何错误。
