这套测试装置主要面向航空航天、高压容器、大型运载装备领域的复合材料圆柱壳体结构力学性能验证场景,核心用途是精准测定壳体结构在轴向均匀加载工况下的屈曲击落系数,获取结构从稳定承载到失稳垮塌全过程的力学响应数据,为复合材料壳体的铺层设计、壁厚选型、连接结构优化提供实测依据,避免纯仿真计算带来的边界条件偏差,填补大尺寸薄壁壳体失稳测试的设备能力空白。

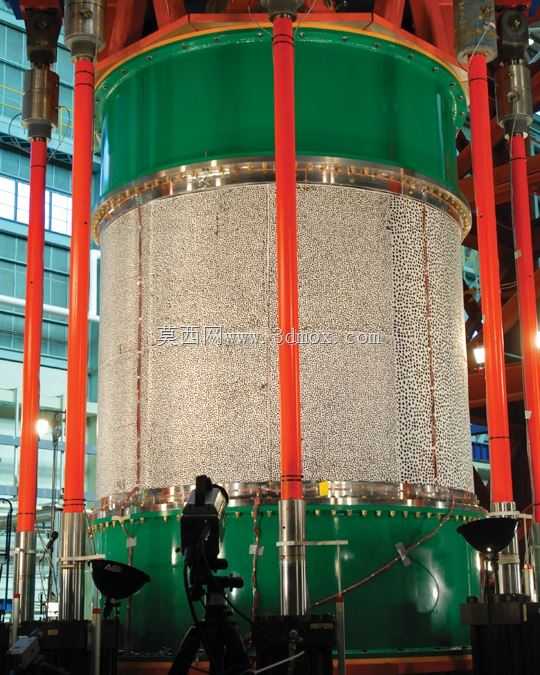

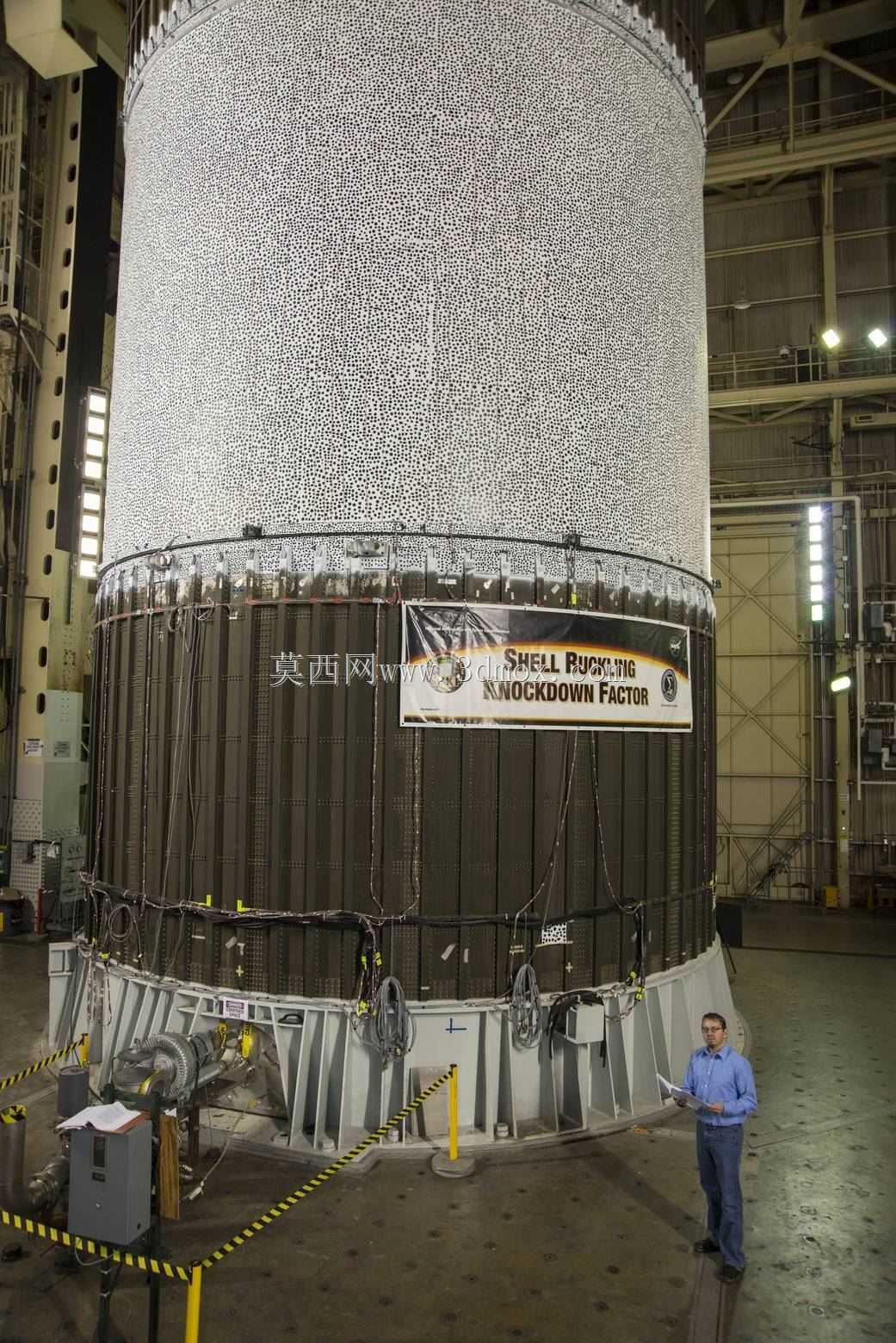

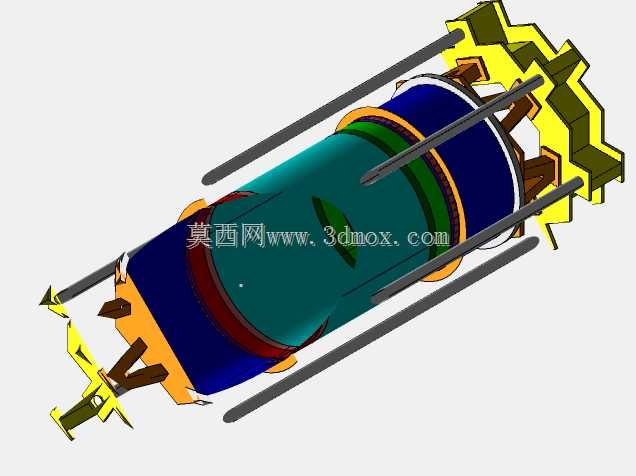

从功能特性来看,装置采用周向均布的立式加载立柱布局,多根高强度加载导柱沿被测壳体的圆周方向等距排布,每根立柱配套独立的伺服加载作动器,可实现单柱独立载荷调节与多柱同步加载控制,既能模拟纯轴向均布压力工况,也可通过单柱载荷偏置模拟实际服役中存在的偏载、安装不对中带来的附加弯矩,覆盖壳体实际承载的多类复杂工况。上下两端的刚性加载端板采用大厚度整体铸钢件加工而成,端面平面度控制在0.05mm/m以内,保证加载过程中载荷能够均匀传递到壳体的整个环形端面,避免局部应力集中导致的提前失稳,保证测试数据的有效性。被测壳体的安装区域位于上下端板之间,中段预留了充足的观测空间,可搭配散斑应变测量系统、高速摄影设备全程记录壳体失稳过程的变形演化、屈曲波扩展路径,图中可见的壳体表面散斑涂层,正是为非接触式全场应变测量做的预处理,可获取整个壳体表面的应变分布云图,定位屈曲初始发生的薄弱位置。
设计思路上,整套装置优先考虑大尺寸试件的适配性与加载刚度匹配,加载框架的立柱采用调质处理的高强度合金结构钢加工,配套直线轴承约束加载端板的运动轨迹,将加载过程中的框架自身变形量控制在总变形量的2%以内,避免框架刚度不足带来的测试数据误差。上下端板与试件接触的位置设计了可更换的适配压环,可根据不同直径、不同壁厚的被测壳体快速更换对应尺寸的压环,无需整体更换端板,大幅提升设备的试件适配范围,覆盖从小直径精密壳体到大尺寸运载舱段的测试需求。加载系统采用力闭环与位移闭环双控制模式,在弹性加载阶段采用力闭环控制保证加载速率稳定,当载荷到达临界屈曲载荷的90%时自动切换为位移闭环控制,避免失稳瞬间载荷骤降带来的作动器冲击,保护设备硬件同时完整采集失稳后的载荷位移曲线。
安装边界方面,设备整体需要安装在厚度不小于1.5m的 reinforced concrete 基础上,基础平面度公差不大于1mm/m,每根立柱底部采用预埋地脚螺栓与基础刚性连接,单根立柱的基础承载能力不低于200t,保证大载荷加载过程中基础无沉降、无偏移。设备的主体安装外径根据最大测试试件直径确定,周向预留不小于1.2m的操作与观测通道,顶部预留吊装接口适配车间天车的试件吊装作业,底部端板表面设计了定位销孔与T型槽,可快速完成试件的对中定位,对中精度控制在0.2mm以内,避免安装偏心带来的附加弯矩影响测试结果。装置的加载行程覆盖从0到最大测试高度的全范围,可适配不同轴向长度的壳体试件,无需额外加装垫块即可完成装夹,装夹过程中可通过端板上的调节螺栓微调试件的周向位置,保证试件端面与加载端板完全贴合。
在实际测试流程中,试件吊装就位后,先施加不超过额定载荷5%的预紧力消除安装间隙,检查各测点的初始应变值均匀性,确认对中合格后再按照标准规定的加载速率逐级加载,每级载荷保载30s采集应变、位移数据,直到试件发生屈曲失稳。整套装置的结构设计充分考虑了复合材料壳体测试的特殊性,避免了传统万能试验机适配大尺寸壳体时的刚度不足、对中困难、观测空间受限等问题,能够真实复现壳体结构在轴向受压工况下的失稳全过程,获取的屈曲击落系数可直接用于结构设计的安全系数校核,修正仿真模型的参数偏差,为复合材料薄壁壳体的轻量化设计提供可靠的实测数据支撑。
