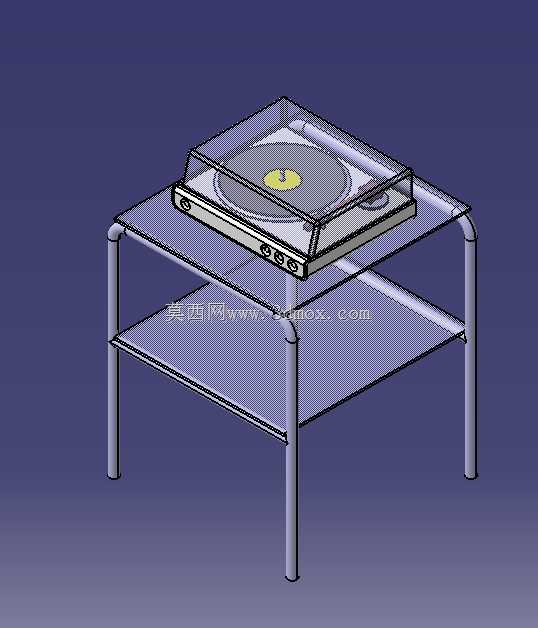

双层金属边桌搭配黑胶唱片机结构设计

　　这套结构方案针对居家影音场景的使用需求做了适配，核心是把黑胶唱片机的放置需求和边桌的置物功能做了整合，没有做多余的装饰性结构，所有构件都围绕实际使用的受力和操作便利性设计。先看支撑结构，四条圆管支腿采用等径金属管材，支腿底部没有额外做可调脚结构，默认适配平整的居家地面，支腿的弯折位置做了圆弧过渡，既避免直角弯折处的应力集中，也能防止日常使用时磕碰剐蹭，支腿的排布间距经过测算，上层台面的边缘超出支腿外侧约30mm，给腿部留出足够的活动空间，坐在边桌旁操作唱机时不会被支腿顶到膝盖。上下两层置物台面都采用了通透的平板结构，这种设计一方面能降低整体结构的视觉厚重感，适配不同的家装风格，另一方面上层台面放置唱机时，平板的平面度公差控制在0.

　　2mm以内，完全满足黑胶唱机对放置平面水平度的要求——黑胶唱机工作时唱针的循迹精度对台面倾斜非常敏感，哪怕0.5度的倾斜都可能导致唱针跳槽、循迹误差增大，所以台面的平面刚性做了加强，在台面下方靠近支腿连接的位置做了隐藏式的加强筋结构，放置10kg以内的唱机设备时，台面中部的挠度变形不超过0.1mm，不会影响唱机的正常工作。下层置物台面的高度设置在距离地面350mm的位置，这个高度刚好可以放置黑胶唱片收纳盒、唱机清洁配件等物品，拿取的时候不需要过度弯腰，同时下层台面和上层台面之间的净空高度留足了280mm，哪怕是带防尘盖的唱机放在上层，掀开防尘盖的时候也不会和下层放置的物品产生干涉。再看唱机本身的结构适配，

　　唱机的外壳采用薄金属折弯成型，底部的四个支撑脚刚好落在上层台面的受力加强区域，唱机的控制旋钮全部布置在机身正面靠近操作者的一侧，旋钮的间距留足了15mm，操作的时候手指不会误碰相邻旋钮，唱盘的转轴位置做了下沉设计，唱片放置后唱盘表面和机身顶面的高度差控制在5mm，防止唱片转动时和机身表面产生摩擦，透明防尘盖采用铰接结构和机身后部连接，开合角度可以在0到95度之间任意停留，不需要额外的支撑结构，防尘盖闭合后和机身的贴合缝隙控制在1mm以内，既能阻挡日常落灰，也不会因为缝隙过大影响防尘效果。整个结构的安装边界也做了充分考虑，边桌整体的占地面积控制在0.3平方米以内，不需要占用太大的居家空间，不管是放在沙发旁、

　　卧室角落还是书房的影音区都能适配，所有构件的连接方式都采用可拆卸的紧固件连接，不需要焊接，用户收到后可以自行组装，组装过程不需要特殊工具，只用常规的内六角扳手就能完成全部装配，装配完成后整体结构的侧向稳定性经过验证，在侧边施加50N的水平推力时，整体倾斜角度不超过3度，不会出现侧翻的风险。另外在细节设计上，支腿和台面的连接位置做了隐藏式的连接座，连接座完全藏在台面下方，从外侧看不到外露的螺丝头，整体外观更整洁，台面的边缘做了小圆角打磨处理，没有尖锐的毛边，日常使用时不会划伤手臂或者刮蹭到衣物，唱机的电源线出线口设置在机身后部的下方，走线的时候可以顺着支腿隐藏布置，不会让明线露在外侧影响美观。这套结构没有追求复杂的功能叠加，所有设计点都围绕实际使用场景的痛点展开，比如黑胶唱机需要稳定水平的放置平面、日常使用时需要就近收纳配件、家具不能占用过多空间、操作时不能有结构干涉，每一处结构尺寸的设定都对应实际使用的需求，没有为了造型牺牲功能性，也没有做多余的冗余结构，整体的材料利用率也比较高，适合小批量的生产加工。
