工业通讯用CAN总线接口封装壳体结构

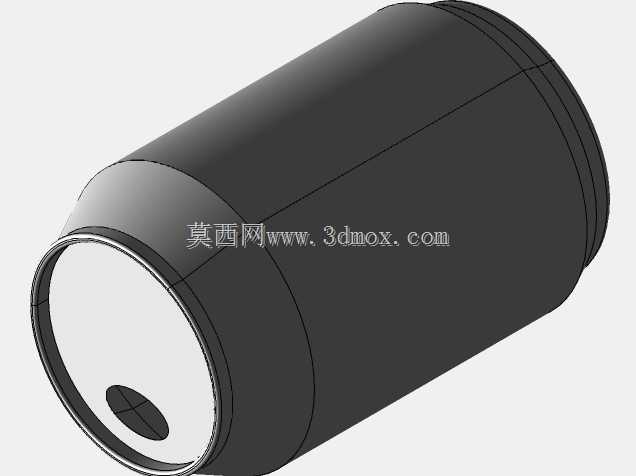

　　在工业现场总线部署场景中，CAN总线设备的物理防护结构直接决定了通讯链路在复杂工况下的运行稳定性，本次呈现的圆柱型CAN接口封装结构，正是针对工业现场布线、设备端接场景设计的实体防护构件。从实际应用场景来看，这类壳体多用于工业控制柜内部总线节点、移动作业设备机载通讯模块、户外分布式传感节点的CAN接口防护，区别于常规方形接线壳体，圆柱构型在沿轴向布线的场景中具备更优的线缆走向适配性，不会出现方形壳体边角与线缆弯折半径冲突的问题，尤其适合设备侧壁穿孔式安装、线缆沿设备外壁轴向排布的布线场景。从功能特性层面看，该壳体采用两端阶梯式止口结构，一端预留圆形接口开孔，可适配标准CAN总线连接器的插接端伸出，开孔边缘做了内倒角处理，

　　避免装配时连接器橡胶密封圈被锐边切损，保障接口处的IP防护等级；壳体主体为等直径圆柱段，内部预留足够的腔体空间，可容纳CAN总线收发模块、终端电阻、接线端子等核心元件，腔体内壁做了均匀壁厚设计，常规注塑或金属切削加工时都能保证成型精度，不会出现壁厚不均导致的缩痕、加工变形问题。设计思路上，该结构优先考虑了装配效率与工况适配性，壳体外侧的多道环形凹槽并非装饰结构，一方面可以在壳体外部缠绕屏蔽铜箔时提供限位，避免铜箔沿轴向滑移，保障电磁屏蔽效能的连续性，另一方面也能作为密封圈安装槽，在需要灌封或套装外防护套时提供轴向定位，防止防护套受外力拉扯脱落；壳体另一端的封闭端做了内凹式设计，中心预留的十字形定位槽可与设备安装基座上的定位凸台配合，装配时无需额外调整周向角度，就能保证接口方向与预设布线方向一致，大幅降低现场装配的对位难度。从尺寸与安装边界来看，该壳体的外径控制在常规工业穿线孔的适配范围内，可直接穿过标准M20规格的设备壁穿孔，安装时无需在设备壁上开大尺寸异形孔，降低了设备壳体的加工成本；壳体轴向长度经过压缩优化，在容纳标准CAN收发模块与接线端子的前提下，尽可能缩短轴向伸出长度，避免在设备内部占用过多布线空间，也能减少外部碰撞导致壳体断裂的风险；接口端的伸出段长度经过匹配设计，刚好能让标准CAN公头插接后，连接器尾部的线缆防弯折护套完全处于壳体保护范围内，不会出现线缆与连接器连接处裸露受弯折疲劳的问题。在实际选型适配时，

　　这类圆柱型CAN壳体可根据使用场景选择不同材质，普通工业控制柜内使用可选用ABS或PC注塑成型，成本低且绝缘性能优异；户外或存在油污、振动的工况可选用铝合金切削加工，表面做阳极氧化处理，兼顾屏蔽效能与结构强度；存在强电磁干扰的场景还可在壳体内壁喷涂导电漆，配合两端的导电密封圈实现360度连续屏蔽，避免总线通讯受外部电磁干扰出现丢包问题。结构细节上，壳体的止口配合面预留了0.1mm的涂胶槽，装配时可在槽内填充密封硅胶或放置橡胶密封圈，实现上下壳体的密封连接，无需额外设计螺丝孔位，采用旋压扣合或胶粘固定即可完成装配，减少了零件数量，也避免了螺丝孔位带来的密封薄弱点；封闭端的十字槽除了定位作用外，还可作为灌封时的排气通道，

　　当壳体内部需要灌封环氧树脂提升抗震性能时，槽内的空隙可排出腔体内的空气，避免灌封层出现气泡影响防护效果。不同于市面上常见的方形CAN模块外壳，这种圆柱构型在沿管线布设的分布式节点场景中优势明显，比如沿工业机器人手臂布设的CAN总线节点，圆柱壳体可随线缆自然弯折，不会出现方形壳体棱角剐蹭设备外壁的问题；在矿井、隧道等狭长布线空间内，圆柱壳体的通过性更好，穿管布线时不会被管道内的凸起卡顿。设计过程中也充分考虑了加工工艺性，整个壳体没有倒扣、锐角等不利于加工的结构，注塑生产时可采用简单的两板模结构，侧向抽芯距离短，成型周期短；金属加工时可直接采用棒料一次车削成型，无需多工序铣削，加工成本可控。从安装适配性来看，该壳体可通过环形凹槽配合卡箍固定在设备机架上，也可通过穿孔螺母固定在设备壁板上，无需设计专用的安装支架，适配多种安装场景；壳体的外表面做了哑光处理，不会在设备内部反光影响运维人员的接线操作，表面的细微粗糙度也能提升胶粘固定时的粘接强度，避免长期受振动出现壳体松脱的问题。
