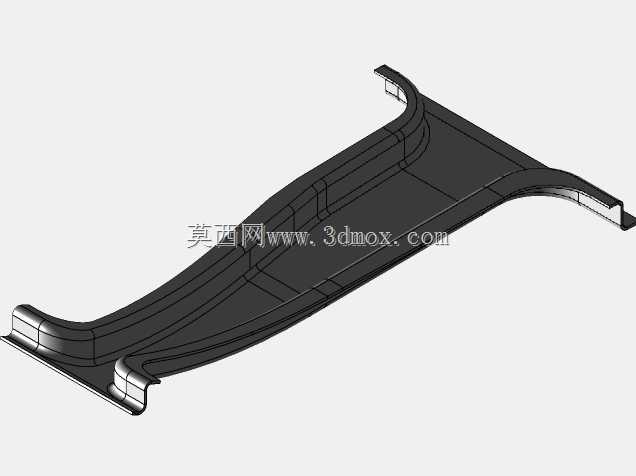

汽车车身B柱内支撑结构三维数模

　　在整车白车身结构开发流程中，B柱作为乘员舱侧面核心的承力构件，承担着侧碰工况下的力流传递、车顶抗压支撑、车门安装基准匹配等多重核心功能，本次建模的B柱构件属于车身侧围内板的配套支撑结构，是侧围总成焊接工序中不可或缺的组成部分。从实际装车场景来看，该构件布置于车身侧围前门与后门之间的立柱内侧，上端与侧围上边梁、车顶横梁焊接固定，下端与门槛梁、地板横梁形成刚性连接，在车辆发生侧面碰撞时，能够配合B柱外板、加强板形成多层吸能结构，将碰撞冲击力分散至整个车身框架，避免乘员舱出现过大的侵入变形，同时为前门锁扣、后门铰链、安全带卷收器、内饰护板等周边附件提供可靠的安装点位。从结构设计思路来看，该B柱构件采用了变截面弧形轮廓设计，

　　整体走向完全贴合车身侧围的外造型曲面，在保证与外板、内饰板匹配间隙均匀的前提下，对不同区域的截面宽度做了差异化调整：上下两端与梁体连接的区域做了加宽翻边设计，增大焊接贴合面积，提升连接刚度；中部对应乘员胸部、头部的碰撞关键区域，通过型面的加强筋布局提升结构抗弯折能力，同时在非承力区域做了合理的型面减重，平衡构件刚度与整车轻量化需求。构件的翻边角度、焊接面平面度均按照冲压工艺要求做了同步校核，所有弯折区域的圆角半径匹配冲压成型的最小工艺要求，避免出现冲压开裂、起皱等工艺缺陷，同时安装孔位的位置度公差、焊接面的平面度公差均按照白车身焊接总成的通用公差标准设定，能够满足自动化焊接工位的定位装夹要求。从安装边界来看，

　　该构件的所有连接点位均与周边件做了匹配设计：上端翻边的三个焊接点位与上边梁内板的焊接螺母位置一一对应，下端与门槛梁内板的搭接面预留了均匀的涂胶间隙，侧面预留的安装凸台分别对应安全带高度调节器、后门上铰链的安装位置，所有安装孔的孔径、孔位间距均按照整车紧固件规格设计，无需额外加工即可直接进入总成焊接工序。在日常的整车NVH性能调校中，该B柱构件的型面刚度也经过针对性优化，通过调整型面的曲率分布、加强筋的走向，避免车辆行驶过程中出现结构共振，降低车内路噪、风噪的传递路径，同时为内饰护板的安装提供足够的支撑刚度，避免内饰件因车身变形出现异响、松动等问题。对于结构设计从业者而言，这类车身结构件的建模核心不在于复杂的特征堆砌，

　　而在于在有限的布置空间内，平衡碰撞安全、工艺可行性、装配精度、轻量化等多维度的需求，每一处型面的弧度变化、每一个翻边的角度设定、每一个孔位的位置选取，都需要结合实际装车工况、生产工艺要求反复校核，才能保证最终的零件能够满足整车全生命周期的使用要求。
